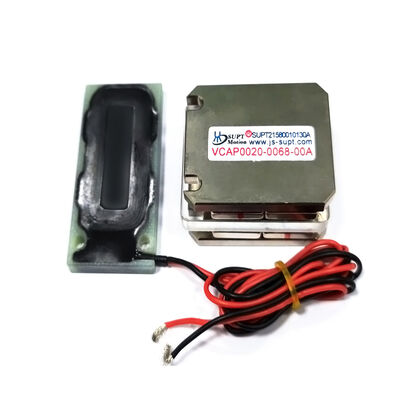

محرك ملف صوتي مسطح دقيق فائق النحافة 20N لمعدات اختبار أشباه الموصلات
تفاصيل المنتج
| قوة الإخراج | ما يصل إلى 500N | غرض | المحركات الكهربائية الدقيقة |
|---|---|---|---|
| ميناء | شنغهاي | رقم الموديل | VCAP0020-0068-00A |
| قوة الذروة | 20N | إجمالي السكتة الدماغية | 6.8mm |
| القوة المستمرة | 5.3N | أقصى جهد | 8.2 فولت |
| الطول (مم) | 39 | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | سرعة عالية |
منتوج وصف
وصف المنتج:
سوبت VCAP0020-0068-00A هو محرك لفائف صوتية مسطحة عالية الأداء مصممة خصيصًا لأنظمة حركة دقة ضيقة للغاية ذات مساحة محدودة للغاية.هذا الجهاز التشغيل رقيق للغاية يوفر دفعة قصوى 20 ن و دفعة مستمرة.5 ن عند 25 درجة مئوية، مع مسار إجمالي 6.8 ملم، تلبية متطلبات المسار القصير، وظائف تحديد المواقع عالية الدقة.يدمج بسلاسة في الأجهزة الصغيرة، أجهزة الاستكشاف النظيفية دون المساس بالأداء.و لا رد فعل، مما يجعلها مثالية للتطبيقات التي تتطلب دقة تحديد المواقع تحت الميكرون.يقدم المنتج أداءً مستقرًا وفعالًا حتى أثناء التشغيل الطويل الأمدأبعاده المدمجة من 39 × 50 × 21.5 ملم تضمن سهولة التثبيت في الأماكن الضيقة، في حين أن بنيتها القوية تضمن موثوقية عالية وطول عمر الخدمة.هذا النموذج يستخدم على نطاق واسع في روبوتات التجميع الدقيقة، أنظمة تركيز العدسة التلقائي، التحكم في الصمامات الدقيقة، مضخات قياس الدقة، ومعدات اختبار أشباه الموصلات الصغيرة.
الخصائص:
الملف الصوتي من النوع المسطح الملفات الفرعية المحركية خفيفة الوزن ، مع وقت استجابة قصير وتردد عال. ضربة قصيرة وهيكل مضغوط.
التوازن بين السفر والارتفاع: تصميم 16 مم متوسط السفر بطول 22.5 مم فقط يسمح بمدى حركة أطول في المساحات المحدودة.
التوافق منخفضة الجهد: تم تصميمه لحد أقصى من الجهد 27.6 فولت ، وهو متوافق مع أنظمة إمدادات الطاقة الصناعية السائدة ولا يتطلب وحدات تعزيز إضافية.
التوافق الأبعاد: مع نسبة الطول إلى العرض من 59 × 50 مم ، فهي مناسبة لتركيب نمط التسلسل على منصات المحور XY ، مما يسهل تخطيط المعدات.
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| المواد المستخدمة في المنتجات | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

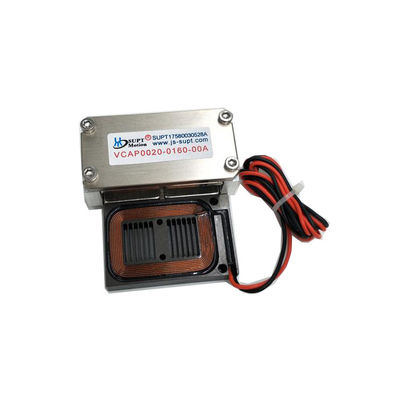

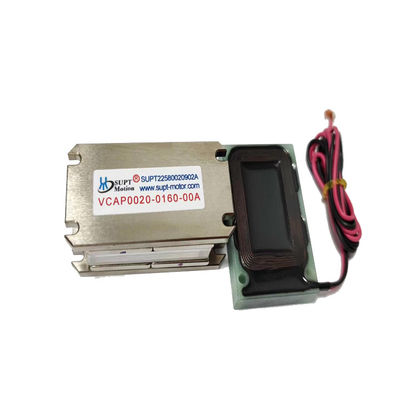

| المواد المستخدمة في المنتجات | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| المواد المستخدمة في المنتجات | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| المواد المستخدمة في المنتجات | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
في حالة عدم تطبيق اللائحة التالية:
| المعلم | القيمة | المعلم | القيمة |
| النموذج | المواد المستخدمة في المنتجات | أقصى قوة دفع | 20N |
| الدفع المستمر (25 درجة مئوية) | 5.5N | السباق الكلي | 6.8ملم |
| الجهد القصوى | 8.2 فولت | ثابت الـ EMF الخلفي | 4.4 فولت/م/ث |
| الطول | 39ملم | العرض | 50ملم |
| الطول | 21.5ملم | درجة حرارة العمل | -10~60 درجة مئوية |
التطبيق:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات. |
| 2- تشغيل الصمامات في الميدان:صمامات قياس النوع، أنظمة اختبار الضغط، نظام حقن الصمامات الهوائية. |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
|
8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج. |
تركيز العدسات في معدات الفحص البصرية الدقيقة.
محطات المسبار المجهري لشرائح أشباه الموصلات.
أنظمة محركات صمامات المضخات الدقيقة الطبية.
الروبوتات الصغيرة التي تجمع المكونات الإلكترونية.
