20N ميكرو مسطحة خطية صوتية الملفات المتحركة مناسبة لاختبار أشباه الموصلات
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ce,ISO9001,CCC |
| رقم الموديل | VCAP0020-0068-00A |
| الحد الأدنى لكمية | 1 صغار |
| الأسعار | $150.00/pieces >=2 pieces |
| تفاصيل التغليف | تغليف الكرتون إلخ. |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | للتفاوض |
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | الاستخدام | قارب، سيارة، دراجة كهربائية، طائرة بدون طيار، طباعة ثلاثية الأبعاد، مجهر، روبوت، أجهزة تهوية طبية، م |
|---|---|---|---|
| يكتب | مايكرو موتور | بناء | المغناطيس الدائم |
| تخفيف | فرشاة | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | متغيرة السرعة | اسم المنتج | محرك ملف صوتي خطي |
| الجهد المقنن | 8.2 فولت | قوة الذروة | 20N |
| القوة المستمرة | 5.5 ن | ميناء | ميناء شنغهاي |
منتوج وصف
وصف المنتج
يتميز المشغل ذو الملف الصوتي المسطح بأوقات استجابة سريعة، وقوة دفع معتدلة، وشوط موثوق، وكفاءة عالية، وهو مصمم خصيصًا لتطبيقات اختبار أشباه الموصلات والإلكترونيات. بفضل قوة دفع قصوى تبلغ 20 نيوتن، وقوة دفع مستمرة تبلغ 5.5 نيوتن، وشوط يبلغ 6.8 مم، يحقق مشغل الملف الصوتي المسطح هذا توازنًا مثاليًا بين قوة الدفع والسرعة والشوط. بفضل أبعاده المدمجة (39 × 50 × 21.5 مم) وارتفاعه البالغ 21.5 مم فقط، يعد مشغل الملف الصوتي المسطح هذا مناسبًا لمنصات الاختبار متعددة المحاور ووحدات الأتمتة عالية الكثافة. يوفر خرج قوة سلسًا، وخاليًا من تأثيرات التقطع، ويعمل بهدوء، ويوفر دقة تحديد مواقع عالية، مما يجعله قادرًا على دعم الحركة الترددية عالية التردد لفترات طويلة. يتمتع المحرك بجهد تشغيل أقصى يبلغ 8.2 فولت وثابت قوة دافعة كهربائية عكسية يبلغ 4.4 فولت/م/ثانية، مما يضمن أداءً مستقرًا واستهلاكًا منخفضًا للطاقة. يقلل تصميم تبديد الحرارة المتقدم من تراكم الحرارة ويطيل عمر الخدمة. يستخدم مشغل الملف الصوتي المسطح هذا على نطاق واسع في محطات فحص أشباه الموصلات، ومعدات اختبار الدوائر المتكاملة، وأنظمة معايرة المستشعرات، وفحص المكونات الإلكترونية، وخطوط التجميع الآلية صغيرة النطاق.
التطبيق:
مقارنة بالسلسلة المستطيلة، تتميز سلسلة محركات الملف الصوتي المسطحة بشوط أقصر نسبيًا لنفس الحجم، ولكن ميزتها تكمن في انخفاض ارتفاعها. توفر قوة دفع تصل إلى 500 نيوتن وشوط يبلغ 15 مم. تعد السلسلة المسطحة حلاً مثاليًا لتوليد حركة X-Y قصيرة الشوط، وسوقها الرئيسي هو صناعات أشباه الموصلات والتصنيع الدقيق.
• محطات فحص مجسات رقائق أشباه الموصلات
• معدات اختبار وظائف المكونات الإلكترونية
• أنظمة معايرة المستشعرات الدقيقة
• خطوط التجميع الآلية صغيرة النطاق
• معدات اختبار وظائف المكونات الإلكترونية
• أنظمة معايرة المستشعرات الدقيقة
• خطوط التجميع الآلية صغيرة النطاق
المعلمات الفنية:
|
موديل المنتج
|
قوة الذروة
(نيوتن)
|
مستمر
قوة
(نيوتن)
|
إجمالي الشوط
(مم)
|
الحد الأقصى
الجهد
(فولت)
|
القوة الدافعة الكهربائية العكسية
ثابت
(فولت/م/ثانية)
|
وزن الملف
(جرام)
|
الطول (مم)
|
العرض
(مم)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0020-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|

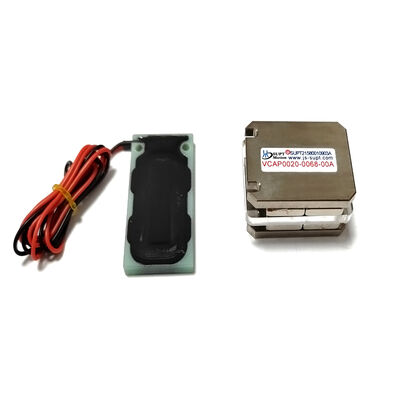

VCAP0020-0068-00A:
| معلمة | قيمة | معلمة | قيمة |
| الموديل | VCAP0020-0068-00A | قوة الدفع القصوى | 20 نيوتن |
| قوة الدفع المستمرة (25 درجة مئوية) | 5.5 نيوتن | إجمالي الشوط | 6.8 مم |
| الجهد الأقصى | 8.2 فولت | ثابت القوة الدافعة الكهربائية العكسية | 4.4 فولت/م/ثانية |
| الطول | 39 مم | العرض | 50 مم |
| الارتفاع | 21.5 مم | الوزن | 3.3 كجم |
صور مفصلة
الشهادات
شركتنا
شركة سوتشو يونايت للتكنولوجيا الدقيقة المحدودة (SUPT Motion) هي شركة هندسية وتصنيعية مكرسة لتوفير مشغلات الملف الصوتي والمحركات الخطية ومنصات المحركات الخطية. تهدف SUPT Motion إلى توفير منتجات توزيع قياسية بالإضافة إلى حلول OEM مخصصة بكميات متوسطة وعالية. المنتج الأساسي هو مشغلات خطية ودوارة تعتمد على الملف الصوتي ومحركات خطية من نوع المغناطيس الدائم بدون فرش.
تتمتع الشركة بقدرة قوية على البحث والتطوير ونظام خدمة ما بعد البيع مثالي. تستطيع SUPT Motion تصميم وإنتاج محركات الملف الصوتي والمحركات الخطية وجميع أنواع منصات الحركة الخطية وفقًا لمتطلبات العملاء المحددة. بفضل سنوات عديدة من الخبرة، يمكن لموظفينا الدوليين في الهندسة والتصنيع توفير أحدث التقنيات وأفضل المنتجات جودة لعملاء وموزعي محركات الملف الصوتي والمحركات الخطية في آسيا وأمريكا الشمالية وأوروبا ومناطق مختلفة من العالم.
تستطيع الشركة توفير حلول فعالة من حيث التكلفة لمتطلبات إنتاج OEM الكبيرة الخاصة بك من خلال تواجدها في مراكز التصنيع في سوتشو، وسنواصل التحسين في التكنولوجيا والسعي لتحقيق الكمال في الجودة. بالالتزام بمبدأ SUPT Motion: الجودة العالية هي سعينا، ورضا العملاء هو التزامنا. من خلال قسم الجودة وقسم الإنتاج الصارم لدينا، نضمن أن منتجاتنا عالية الجودة وغير المكلفة والمحركات أكثر فعالية من حيث التكلفة لخدمة العملاء، مما يمنحها قدرة تنافسية قوية.
