6.8 ملم الدقة العالية المحرك الفضفاض الفضفاض للجهاز الطبي
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001-2000,CE |
| رقم الموديل | سلسلة VCAP |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $107-$300 |
| تفاصيل التغليف | تغليف الكرتون الخ |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | مقابلة |
تفاصيل المنتج
| درجة حرارة التشغيل | واسع | اسم المنتج | المحرك الخطي لفائف الصوت |
|---|---|---|---|
| طول السكتة الدماغية | 6.8mm | مقاس | مدمج |
| يكتب | محرك ملف صوتي من النوع المسطح | دقة تحديد المواقع | عالي |
| نموذج المنتج | VCAP0020-0068-00A | الجهد االكهربى | 8.2 فولت |
| قوة الذروة | 20N | ميزة الحماية | مغلق تماما |
منتوج وصف
وصف المنتج:

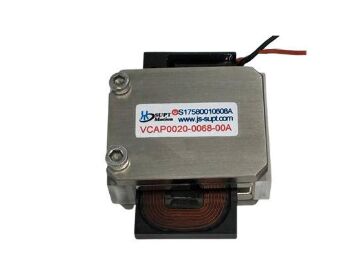

محرك الملف الصوتي المسطح VCAP0020-0068-00A من SUPT هو محرك ملف صوتي مسطح فائق الصغر وفائق الرقة، مصمم خصيصًا للأجهزة الطبية والأدوات المحمولة والأنظمة الكهروميكانيكية الدقيقة (MEMS). يقع هذا المنتج في حاوية فائقة الصغر بقياس 39 × 50 × 21.5 ملم فقط، ويوفر قوة دفع قصوى تبلغ 20 نيوتن، وقوة دفع مستمرة تبلغ 5.5 نيوتن، وشوطًا يبلغ 6.8 ملم. بسماكة تبلغ 21.5 ملم فقط، يعد محرك الملف الصوتي المسطح هذا مثاليًا للتطبيقات ذات المساحة المحدودة مثل أدوات الجراحة طفيفة التوغل، وأجهزة التشخيص المحمولة، والمضخات الدقيقة، والأجهزة الميكانيكية القابلة للارتداء بدقة. تم تصنيعه باستخدام مواد متوافقة حيوياً ومكونات عالية الدقة، ويوفر حركة سلسة وهادئة ومستقرة مع عدم وجود أي تفاوت (backlash) وتكرارية ممتازة. بجهد تشغيل أقصى يبلغ 8.2 فولت، يتميز محرك الملف الصوتي المسطح هذا باستهلاك طاقة منخفض، وتوليد حرارة منخفض، وعمر خدمة طويل. بفضل ثابت القوة الدافعة الكهربائية العكسية (back-EMF) البالغ 4.4 فولت/متر/ثانية، يتيح المحرك تحكمًا دقيقًا وسريع الاستجابة في الحركة. يحظى هذا المحرك الصوتي المسطح بثقة واسعة في مجال الروبوتات الطبية، والأجهزة البصرية المحمولة، والتحكم في الصمامات الدقيقة، وأنظمة توصيل الأجهزة الطبية الدقيقة، والإلكترونيات الاستهلاكية الصغيرة، وهو الحل الأمثل للحركة الدقيقة للغاية في التصاميم فائقة الرقة.
الميزات:
- نظام تشغيل بالملف الصوتي خطي، محرك ملف صوتي طبي، مشغل فائق الرقة، محرك معدات جراحية دقيقة
- آلية تشغيل بالملف الصوتي
- مدخل جهد 8.2 فولت
- طول شوط 6.8 ملم
- عمر طويل
- قوة عالية
المعلمات الفنية:
| موديل المنتج | القوة القصوى (نيوتن) |
القوة المستمرة عند 25 درجة مئوية (نيوتن) |
إجمالي الشوط (ملم) |
الجهد الأقصى (فولت) |
ثابت القوة الدافعة الكهربائية العكسية (فولت/متر/ثانية) |
الطول (ملم) |
العرض (ملم) |
الارتفاع (ملم) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

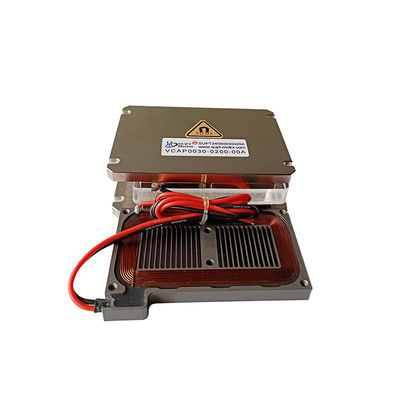

| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| معلمة | قيمة | معلمة | قيمة |
| الموديل | VCAP0020-0068-00A | قوة الدفع القصوى | 20 نيوتن |
| القوة المستمرة (25 درجة مئوية) | 5.5 نيوتن | إجمالي الشوط | 6.8 ملم |
| الجهد الأقصى | 8.2 فولت | ثابت القوة الدافعة الكهربائية العكسية | 4.4 فولت/متر/ثانية |
| الطول | 39 ملم | العرض | 50 ملم |
| الارتفاع | 21.5 ملم | الوزن | 2.9 كجم |
التطبيقات:
التطبيقات النموذجية:
1. الإلكترونيات الاستهلاكية: التركيز التلقائي وتثبيت الصورة البصري (OIS) لكاميرات الهواتف الذكية، مما يتيح حركة تبادلية عالية التردد ضمن مساحات فائقة الصغر؛ تستخدم بعض عدسات البيريسكوب أيضًا محركات الملفات الصوتية المسطحة.
2. معدات أشباه الموصلات: منصات حركة دقيقة على المحورين XY، ومحطات اختبار، وآلات ربط الشرائح، تتطلب تشغيلًا قصير الشوط وعالي السرعة مع اهتزاز منخفض.
3. القياس الدقيق / البصريات: مرايا عالية السرعة، ومراحل اهتزاز، ومسح ليزري، تتطلب استجابة عالية التردد وموضعًا عالي الدقة.
4. الأجهزة الطبية: روبوتات الجراحة طفيفة التوغل ومشغلات الصمامات الدقيقة، مع موازنة الحجم الصغير مع الاستجابة السريعة.
