6.2N محرك لفائف الصوت عالية الديناميكية لإلغاء الاهتزاز النشط
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | يكتب | مايكرو موتور |
|---|---|---|---|
| عزم الدوران | الطلبات | بناء | المغناطيس الدائم |
| نموذج المنتج | VCAR0006-0050-00A | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | سرعة عالية | قوة الذروة (N) | 6.2 |
| السفر الأقصى (مم) | 5 | محرك تيار متردد (V) | 15.7 |
| وزن الدوار (كلغ) | 8.2 | الجزء الثابت ديا (مم) | 25 |
| القوة المستمرة (N) | 2.6 | ||
| إبراز | 6.2N محرك لفائف الصوت عالية الديناميكية,محرك لفائف الصوت لإلغاء الهزات,محرك VCM مع التحكم في الاهتزاز النشط |
||
منتوج وصف
وصف المنتج

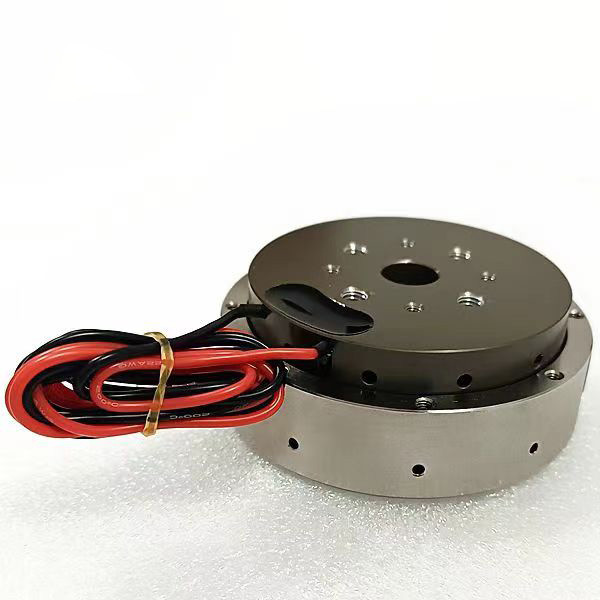

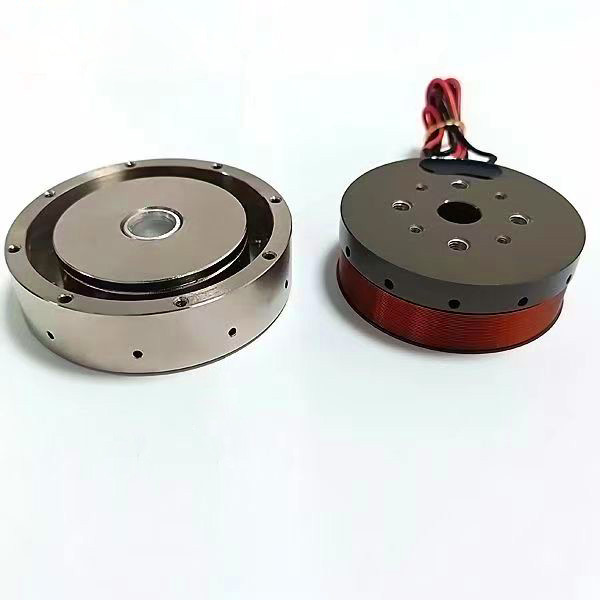

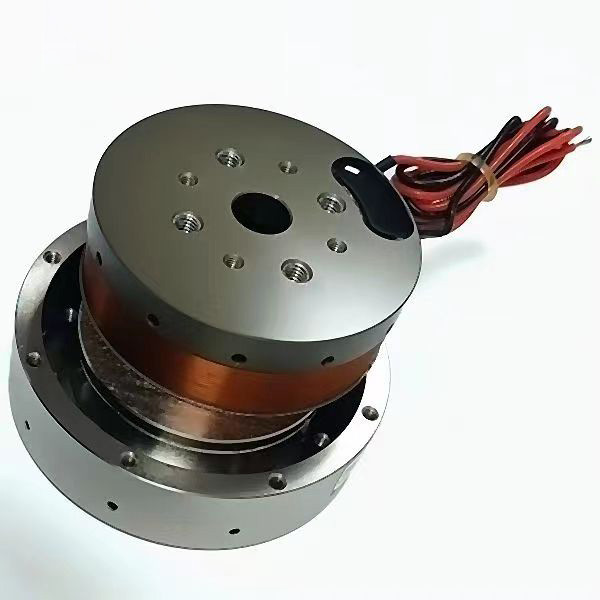

إن SUPT MOTION VCAR0006-0050-00A عبارة عن محرك ملف صوتي أسطواني عالي الديناميكية يوفر قوة دفع تبلغ 6.2 نيوتن خلال شوط 5 مم. مصمم خصيصًا لأنظمة عزل الاهتزاز النشطة، يولد محرك الملف الصوتي هذا قوة مضادة للقضاء على اضطرابات التردد المنخفض في الأجهزة الدقيقة والمراحل البصرية ومعدات قياس أشباه الموصلات.
يوفر هذا المحرك دفعًا مستمرًا قدره 2.6 نيوتن عند 25 درجة مئوية، مع ثابت EMF خلفي يبلغ 3.57 فولت/م/ث وخطية تيار دفع ممتازة. يزن الملف المتحرك 8.2 جرامًا فقط، مما يتيح التسارع السريع، وبالتالي تحقيق منع الاهتزاز في الوقت الفعلي. مع أقصى جهد تشغيل يبلغ 15.7 فولت، فإنه يتكامل بسلاسة مع مكبرات الصوت المؤازرة القياسية.
تتطلب أنظمة إلغاء الاهتزاز النشط (AVC) مشغلات ذات أوقات استجابة سريعة وإخراج قوة يمكن التنبؤ به. تتميز المحركات الكهروضغطية التقليدية بضربة محدودة، بينما تفتقر العوازل الهوائية إلى عرض النطاق الترددي. يعمل المحرك VCAR0006-0050-00A على سد هذه الفجوة بضربة 5 مم وأوقات استجابة على مستوى المللي ثانية، مما يلغي بشكل فعال الاهتزازات الناتجة عن حركة الأرضية أو المراوح أو المعدات الميكانيكية القريبة.
يعد محرك الملف الصوتي هذا مناسبًا أيضًا لأنظمة مؤازرة الأدوات عالية السرعة في التصنيع الدقيق، حيث تعمل حركات المحور Z الصغيرة والسريعة على تحسين تشطيب السطح. في تتبع التركيز البؤري البصري، يتيح الحد البالغ 5 ملم إمكانية ضبط التركيز البؤري التلقائي المستمر دون رد فعل ميكانيكي عنيف. يعمل شكله الأسطواني (قطره 25 ملم) على تبسيط التكامل مع أنظمة عزل الاهتزاز الموجودة.
مع تصميم أكثر إحكاما، وموثوقية أعلى، وتكاليف صيانة أقل، فإن محرك الملف الصوتي هذا قابل للتطبيق على نطاق واسع في كاميرات الفحص الصناعي، وأنظمة رؤية الماكينة، وتحديد المواقع المرئية لفرز المنتجات، وأدوات قياس التصوير الصناعي، مما يوفر حلول ضبط بؤري تلقائي فعالة ومستقرة ودقيقة لقطاع الأتمتة الصناعية.
تحديد:
قوة الذروة: 6.2 ن
القوة المستمرة عند 25 درجة مئوية: 2.6 نيوتن
إجمالي الشوط: 5 ملم
أقصى جهد: 15.7 فولت
ثابت EMF الخلفي: 3.57 فولت/م/ث
وزن اللفة: 8.2 جرام
قطر الجزء الثابت: 25 ملم
الطول: 18.2 ملم
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
قطر الجزء الثابت (مم) | الطول (مم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
1. جداول عزل الاهتزاز النشطة
2. رفض اضطراب الجدول البصري
3. أداة مؤازرة سريعة (FTS)
4. تتبع التركيز التلقائي
5. تثبيت معدات القياس
