10.5N 10mm السكتة الدماغية عالية القوة أسطواني VCM للاستغناء الدقيق
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | يكتب | مايكرو موتور |
|---|---|---|---|
| عزم الدوران | الطلبات | بناء | المغناطيس الدائم |
| نموذج المنتج | VCAR0011-0100-00A | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | سرعة عالية | قوة الذروة (N) | 10.5 |
| السفر الأقصى (مم) | 10 | محرك تيار متردد (V) | 43.8 |
| وزن الدوار (كلغ) | 20 | الجزء الثابت ديا (مم) | 31 |
| القوة المستمرة (N) | 2.9 | ||
| إبراز | 10.5N كثافة عالية القوة VCM,محرك ملف صوتي أسطواني 10 مم,محرك ملف صوتي للاستغناء الدقيق |
||
منتوج وصف
وصف المنتج

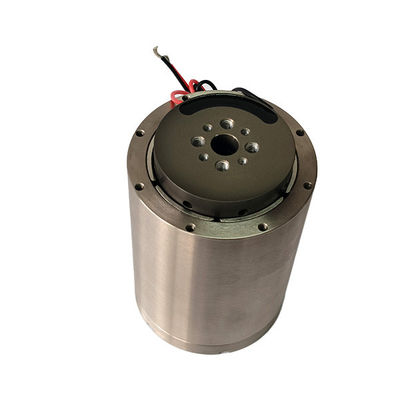

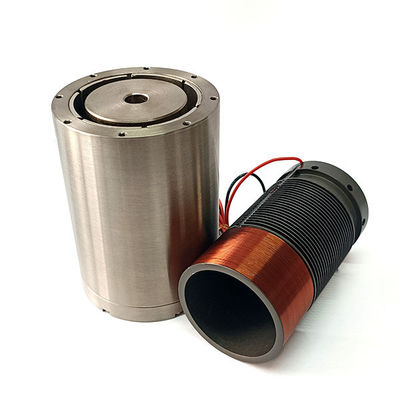

يحقق محرك الملف الصوتي SUPT MOTION VCAR0011-0100-00A توازنًا ممتازًا بين الدفع والدفع، مما يوفر 10.5 نيوتن من ذروة الدفع وشوط إجمالي يبلغ 10 مم - كل ذلك مدمج في الجزء الثابت بقطر 31 مم فقط. تم تصميم محرك الملف الصوتي عالي الكثافة هذا للتطبيقات التي تتطلب استخدام قوة مستقرة، مثل التوزيع الدقيق، والصمامات النفاثة، والمحاور Z في التجميع الآلي.
يوفر محرك الملف الصوتي 2.9 نيوتن من الدفع المستمر عند 25 درجة مئوية ويمكنه تحمل دورات التوزيع المتكررة دون ارتفاع درجة الحرارة. يوفر ثابت EMF الخلفي البالغ 3.5 فولت/م/ث ردود فعل سرعة يمكن التنبؤ بها. مع وزن ملف صوتي يبلغ 20 جم وجهد تشغيل أقصى يبلغ 43.8 فولت، فإن هذا المحرك مناسب لمحركات المؤازرة ذات الجهد العالي.
في تطبيقات التوزيع الدقيقة - مثل المواد اللاصقة أو معجون اللحام أو السوائل الطبية - يضمن الدفع الثابت للإبرة أحجام توزيع موحدة ويمنع تلف الركيزة. يتميز VCAR0011-0100-00A بتصميم مباشر بدون تروس يزيل قوى الانزلاق ورد الفعل العكسي المرتبط بمسامير الرصاص أو الأنظمة الهوائية، مما يوفر تحكمًا سلسًا ودقيقًا ومتناسبًا في الحركة. تستوعب السكتة الدماغية التي يبلغ قطرها 10 مم نطاقًا واسعًا من ارتفاعات قطع العمل.
يعمل محرك الملف الصوتي هذا بشكل جيد للغاية في تطبيقات الالتقاط والوضع ذات الهبوط الناعم، مما يتيح التحكم الدقيق في القوة المطبقة والاتصال اللطيف بالمكونات الدقيقة. فهو يساعد على تحسين معدلات الإنتاجية في التطبيقات مثل تركيب شرائح أشباه الموصلات ووضع LED.
يسهل غلافها الأسطواني التركيب على الأنظمة العملاقة أو آلات التجميع متعددة الرؤوس. إنه الخيار المفضل لمصنعي المعدات الأصلية (OEMs) لمحركات الملفات الصوتية الخطية الموثوقة وذات معدل الدورة العالية.
تحديد:
قوة الذروة: 10.5 ن
القوة المستمرة عند 25 درجة مئوية: 2.9 نيوتن
إجمالي الشوط: 10 ملم
أقصى جهد: 43.8 فولت
ثابت EMF الخلفي: 3.5 فولت/م/ث
وزن اللفة: 20 جرام
قطر الجزء الثابت: 31 ملم
الطول: 26.8 ملم
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
قطر الجزء الثابت (مم) | الطول (مم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
1. صمامات النفث الدقيقة
2. الاستغناء عن معجون اللحام
3. الاستغناء الجزئي اللاصق
4. اختيار ومكان الهبوط الناعم
5. قم بإرفاق المحور Z
