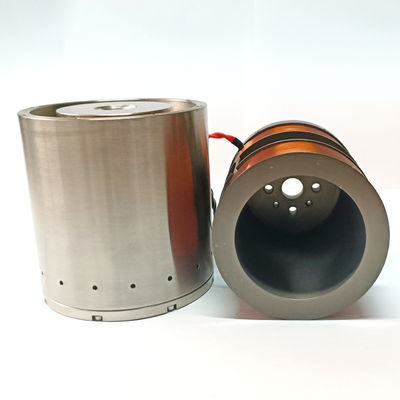

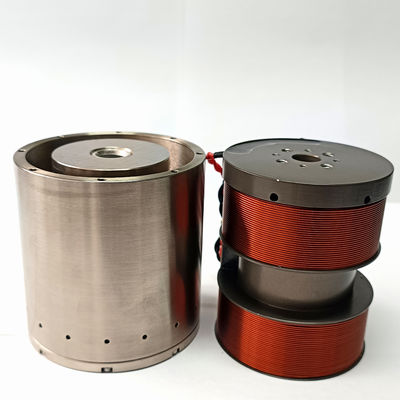

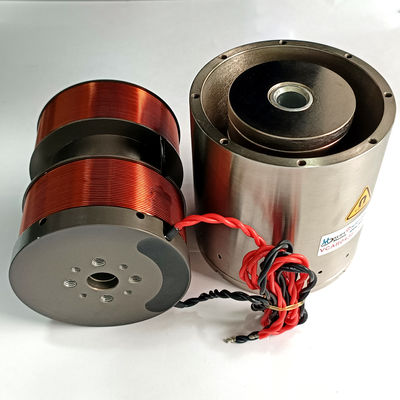

السرعة العالية 56.3 ملم محرك لفائف الصوت الأسطوانية الطويلة الطولية للكشف الضوئي الكبير
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001-2000,CE |
| رقم الموديل | VCAR0087-0563-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $120.00/pieces |
| تفاصيل التغليف | تغليف الكرتون الخ |
| وقت التسليم | التسليم العام 5-7 أيام ، سريع 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | قابل للتفاوض |
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | يكتب | محرك أسطواني |
|---|---|---|---|
| عزم الدوران | الطلبات | بناء | المغناطيس الدائم |
| نموذج المنتج | VCAR0087-0563-00A | ميزة الحماية | مغلق تماما |
| السرعة (دورة في الدقيقة) | سرعة عالية | قوة الذروة (N) | 87 |
| السفر الأقصى (مم) | 56.3 | محرك تيار متردد (V) | 63.4 |
| وزن الدوار (كلغ) | 177 | الجزء الثابت ديا (مم) | 72 |
| القوة المستمرة (N) | 17.5 | ||
| إبراز | 56محرك لفائف صوتية بطول.3 ملم,سرعة عالية أسطوانية VCM,محرك لفائف الصوت الضوئية ذات المسح الكبير |
||
منتوج وصف
وصف المنتج
إن SUPT MOTION VCAR0087-0563-00A عبارة عن محرك ملف صوتي أسطواني طويل الشوط للغاية مع قوة دفع قصوى تبلغ 87 نيوتن وشوط إجمالي يبلغ 56.3 ملم. تم تصميم محرك الملف الصوتي هذا خصيصًا للأنظمة الضوئية ذات المسح الكبير، وتحديد المواقع بدقة طويلة الشوط، ومعدات القياس التي تتطلب حركة خطية لمسافات طويلة بدون ناقل حركة ميكانيكي.
يوفر محرك الملف الصوتي هذا قوة دفع مستمرة تبلغ 17.5 نيوتن عند درجة حرارة 25 درجة مئوية، مما يلبي متطلبات المسح المستمر. مع ثابت EMF الخلفي البالغ 8.1 فولت/م/ث، فإنه يوفر ردود فعل متوسطة السرعة. يزن الملف المتحرك 177 جرامًا، ويعمل المحرك بجهد أقصى يبلغ 63.4 فولت. مع الأبعاد الإجمالية لقطر الجزء الثابت 72 مم وطول 110 مم، فهو مناسب للدمج في المراحل البصرية الكبيرة أو منصات المسح.
تعد الحركة الخطية طويلة المدى والسلسة والدقيقة أمرًا بالغ الأهمية في خطوط التأخير البصري لمقاييس طيف الأشعة تحت الحمراء لتحويل فورييه (FTIR) أو تصوير تيراهيرتز. يتميز محرك الملف الصوتي هذا بتصميم مباشر بدون تروس، مما يضمن عدم إدخال أي أعمال مسح ضوئي بسبب رد الفعل الميكانيكي العكسي أو الاحتكاك. تتيح السكتة الدماغية مقاس 56.3 مم إجراء تغييرات كبيرة في طول المسار البصري.
يعد محرك الملف الصوتي الأسطواني هذا أيضًا مناسبًا تمامًا للمسح ثلاثي الأبعاد على نطاق واسع أو تطبيقات آلة قياس الإحداثيات (CMM)، حيث يجب أن تنتقل المجسات لمسافات طويلة مع الحفاظ على الدقة. بالمقارنة مع البراغي الكروية أو محركات الحزام، تعمل محركات الملف الصوتي على التخلص من التآكل ورد الفعل العكسي، وبالتالي تحسين استقرار المعايرة على المدى الطويل.
تحديد:
قوة الذروة: 87 ن
القوة المستمرة عند 25 درجة مئوية: 17.5 نيوتن
إجمالي الشوط: 56.3 ملم
أقصى جهد: 63.4 فولت
ثابت EMF الخلفي: 8.1 فولت/م/ث
وزن اللفة: 177 جرام
قطر الجزء الثابت: 72 ملم
الطول: 110 ملم
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
القوة المستمرة عند 25 درجة مئوية (ن) |
السكتة الدماغية الكلية (مم) |
ماكس الجهد (الخامس) |
عودة EMF ثابت (الخامس / م / ث) |
وزن الملف (ز) |
قطر الجزء الثابت (مم) | الطول (مم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
1. المسح الطيفي بالأشعة تحت الحمراء (FTIR).
2. خطوط تأخير بصرية تيراهيرتز
3. المسح ثلاثي الأبعاد للتنسيق الكبير
4. آلات قياس الإحداثيات (CMM)
5. تحديد المواقع بدقة السفر الطويل
