محرك ملف صوتي مباشر بدون رد فعل VCAR0035 بقوة ذروة 35 نيوتن

VCAR0035-0105-00A هو محرك لفائف صوتية أسطوانية عالية الأداء مصمم خصيصًا للتطبيقات التي تتطلب صفر رد فعل ، ودقة القيادة المباشرة ، والاستجابة الديناميكية السريعة.كجزء من سلسلة SUPT MOTION VCAR0035، هذا المحرك الكوب الصوتي يوفر دفع ذروة 35 ن في عامل الشكل المدمجة، مما يجعله خيارا ممتازا لنظم تحديد المواقع الدقيقة، معدات تصنيع أشباه الموصلات،منصات المواءمة البصريةعلى عكس آليات التحويل التقليدية من الدوار إلى الخطي، والتي تولد رد فعل ميكانيكي مضاد والاحتكاك،هذا المحرك المتحرك المباشر للفم ينتج حركة خطية من خلال تطبيق قوة كهرومغناطيسية مباشرة على تجمع الملفات المتحركة،إزالة كاملة من مكونات الإرسال المتوسطة نظام الحركة الناتج يحتوي بطبيعته على صفر رد فعل ،ولا يتطلب صيانة على ملايين الدوراتVCAR0035-0105-00A لديها دفع مستمر مقياس 15.6 ن عند درجة حرارة 25 درجة مئوية ومسار إجمالي 10.5 ملم، وتوفير توازن مثالي من قوة الدفع، نطاق السباق،والتصميم المدمج لتطبيقات عالية الدقة مع مساحة محدودة.

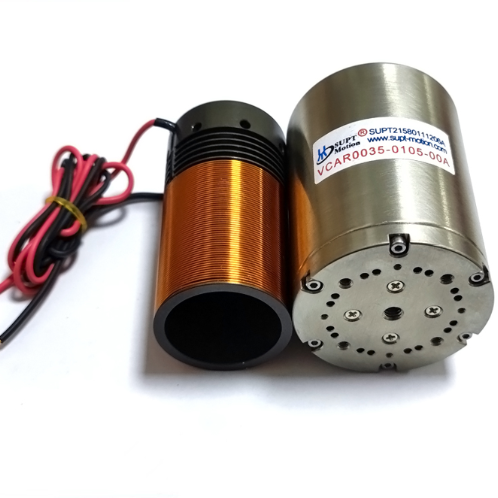

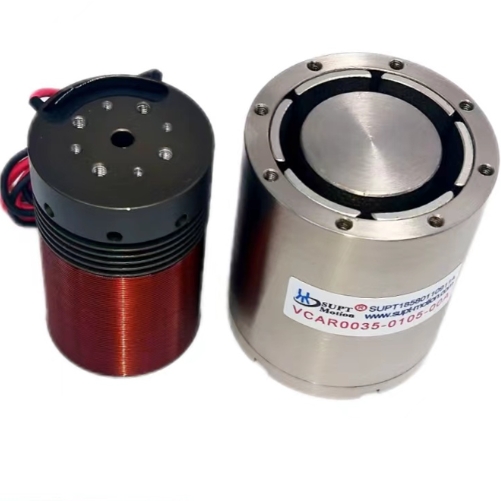

هذا التصميم الأسطواني لمحرك لفائف الصوت يتضمن مجموعة مقناطيس دائمة و لفائف صوت خفيفة الوزنوالتي تعمل معا لإنتاج قوة دفع خطية متناسبة مع التيار المطبق مع الحفاظ على خطية ممتازة في جميع أنحاء نطاق ضربة كاملةهذه العلاقة الخطية بين الدفع والتيار تبسط دمج التحكم في الخدمة وتتيححركة خالية من العجلات عبر نطاق السرعة من أقل من ميكرومتر في الثانية إلى أكثر من 100 ملم في الثانيةيتم تشغيل VCAR0035-0105-00A بواسطة الجهد المتردد مع أقصى فولتاج اسمي يبلغ 11.9 فولت ، مما يوفر توافقًا مرنًا مع مجموعة واسعة من محركات الخدمة ومراقبي الحركة.وزنها 91 غراماً فقط، مما يسهم في قدرات التسارع الممتازة للمحرك وأداء الحركة المتناوبة عالية التردد.هذا المحرك يوفر خصائص ردود فعل سرعة ممتازة لأنظمة التحكم في الحلقة المغلقة، مما يتيح ضبط الدقة للسرعة والحفاظ على الموقف دون الحاجة إلى أجهزة استشعار مساعدة في مجموعة متنوعة من التكوينات.

• محرك القيادة المباشر:معمارية القيادة المباشرة الكهرومغناطيسية تُزيل مكونات ناقل السرعة الميكانيكية مثل المسامير والحزام وصناديق التروستحقيق حركة عكسية صفر بطبيعتها دون واجهات عرضة للاضطرابهذا التصميم يضمن دقة الموقع المتسقة على مدى عمر الخدمة بأكمله دون تعديل دوري أو إعادة معايرة.
• 35N قوة الذروة:قادرة على تقديم 35 نيوتن من القوة القصوى، تتعامل VCAR0035-0105-00A مع ملامح التسارع المتطلبة وحركات عالية السرعة من نقطة إلى نقطة مع الحفاظ على التحكم الدقيق في المسار.القوة المستمرة المسموح بها من 15.6N يدعم التشغيل المستمر في التطبيقات الحاملة والضغط.
• تحديد المواقع بدقة عالية:مع قرار تحديد المواقع على مستوى أقل من الميكرون يمكن تحقيقه من خلال مكيفات عالية الدقة وتعديل الخدمة المتقدم، هذا المحرك الكوب الصوتي يلبي المتطلبات الدقيقة لربط نصف الموصلات،محاذاة الألياف البصرية، وأنظمة التوزيع الدقيقة حيث يؤثر الدقة على مستوى الميكرون بشكل مباشر على إنتاجية العملية وجودة المنتج.
• استجابة ديناميكية سريعةيُمكّن مجموعة الملفات المتحركة الخفيفة الوزن التي تزن 91 غرامًا فقط من أوقات استجابة ميكانيكية أقل من 5 ملم، مما يجعل هذه الآلة المتحركة مثالية للفحص عالي التردد، وتوليد الاهتزاز،وتطبيقات التسوية السريعة حيث تكون معايير الأداء الحاسمة هي انخفاض معدل الإنجاز وتقليل وقت الدورة.

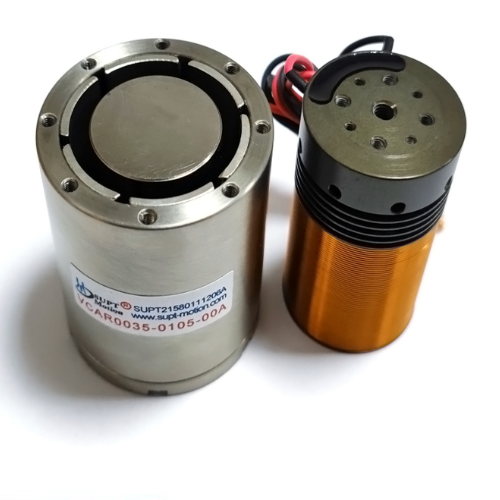

• عامل الشكل الأسطواني المدمج:مع قطر الستاتور 50 ملم وطول إجمالي 67 ملم، VCAR0035-0105-00A يدمج بسهولة في تصاميم الآلات المحدودة بالمساحة،يسمح بتجميع محاور متعددة في مكان قريب من منصات الحركة متعددة درجات الحرية والأجهزة المدمجة.
• حركة سلسة خالية من التشنجعلى عكس المحركات الخطيّة الحديديّة التي تظهر قوّات التشابك بسبب تأثيرات الفتح،تصميم الملفات المتحركة بدون الحديد من هذا المحرك الأسطواني الملفات الصوتية ينتج حركة سلسة تماما مع صفر قوة التوقف، مما يتيح التحكم بدقة فائقة في السرعة عند سرعات منخفضة للغاية دون إدارة التردد.
• عمر تشغيلي طويل:مبدأ توليد القوة الكهرومغناطيسية بدون اتصال يعني أنه لا توجد فرشاة أو محولات أو مكونات تآكل ميكانيكية داخل المحرك نفسهتوفير عمر خدمة يتجاوز عادة مئات الملايين من الدورات عند التشغيل ضمن المواصفات الاسمية والمبادئ التوجيهية المناسبة لإدارة الحرارة.

يتم نشر محرك لفائف الصوت الأسطوانية من سلسلة VCAR0035 في مجموعة متنوعة من الصناعات حيث تكون حركة القيادة المباشرة الصفرية والتحديد الدقيق للموقع متطلبات أساسية.في تصنيع أشباه الموصلات، هذه المحركات الملفوفة الصوتية تشغيل المراحل المسبارة رقاقة، الرؤوس اللاصقة الموت، والأسلاك اللاصقة محركات المحور Z،حيث أن دقة وضعها على مستوى الميكرون تؤثر بشكل مباشر على إنتاجية وتوثيقية عبوات الشريحةخصائص عدم رد الفعل تضمن التحكم المتسق في قوة الوصول خلال عمليات الالتصاق الحساسة، ومنع تلف الركائز شبه الموصلة الحساسة.

في الصناعة البصرية والفوتونية، VCAR0035-0105-00A بمثابة محرك التركيز والمحاذاة لأنظمة معالجة الليزر، محطات محاذاة الألياف البصرية،وآليات تحديد موقع العدسة داخل معدات التصوير عالية الدقةخصائص الحركة السلسة الخالية من التشابك تمكن المسح المستمر دون آثار الصورة،في حين أن نسبة القوة إلى الوزن العالية تدعم استجابة التركيز التلقائي السريعة في بيئات التصوير الديناميكيةمصنعي الأجهزة الطبية يدمجون هذا المحرك المكعب الصوتي في أنظمة معالجة السوائل الآليةومؤثرات نهاية الروبوت الجراحي حيث التحكم الدقيق في القوة والتشغيل المتوافق مع العقم أمر ضروري لسلامة المريض ودقة الإجراءات.

وتشمل تطبيقات الأتمتة الصناعية وحدات السرعة العالية لجمع المكونات الإلكترونية، وأنظمة التوزيع الدقيقة لتطبيق الملصقات واللحام،ومنصات التصنيع بمساعدة الاهتزاز حيث التحكم في التذبذبات عالية التردد يحسن جودة الانتهاء السطحي وعمر الأداةو VCAR0035-0105-00A يجد أيضا تطبيق في معدات الاختبار الفضائي،حيث تم التحقق من موثوقيتها في ظل درجات الحرارة الدورية وتعرضه للهزات من خلال اختبار مؤهلات صارمتستخدم المختبرات الأكاديمية والبحثية هذا المحرك في إعدادات أجهزة مخصصة بما في ذلك المجهر المسح الضوئي، أجهزة اختبار المواد،ومنصات تطوير التغذية الارتجاعية، استفادة من العلاقة الخطية بين القوة والتيار والتكامل المباشر مع أجهزة التحكم في المختبرات القياسية.

كل VCAR0035-0105-00A المحرك الأسطواني للفول الصوتي يخضع لاختبارات مصنعة شاملة بما في ذلك التحقق من ثابت القوة ، وقياس خطية السكتة الدماغية ،خصائص المقاومة الكهربائية والحثية، والتحقق من ثابتة EMF الخلفية قبل الشحن. يتم تعبئة كل وحدة بشكل فردي في رغوة مضادة للستاتيك داخل صندوق مقوى لمنع الصدمة الميكانيكية والتلوث أثناء النقل.يوفر SUPT MOTION وثائق التتبع الكامل بما في ذلك تقارير الاختبار المتسلسلة لكل محرك، وتقدم الدعم التقني لاختيار إلكترونيات المحرك، وتصميم إدارة الحرارة، وتوجيهات التكامل على مستوى النظام. تتوفر خيارات تخصيص لطول السكتة الدماغية، وتقييم القوة،مقاومة الملفمع شهادات CE و ISO9001،سلسلة VCAR0035 تلبي معايير الجودة والسلامة الدولية للتنفيذ العالمي في الصناعةالتطبيقات الطبية والبحثية.
