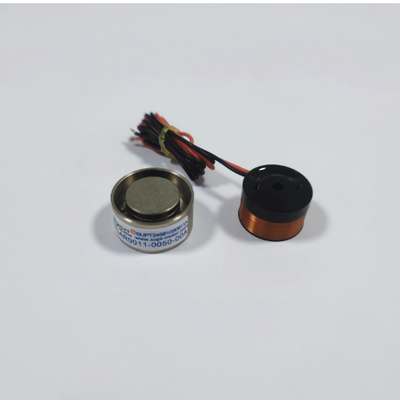

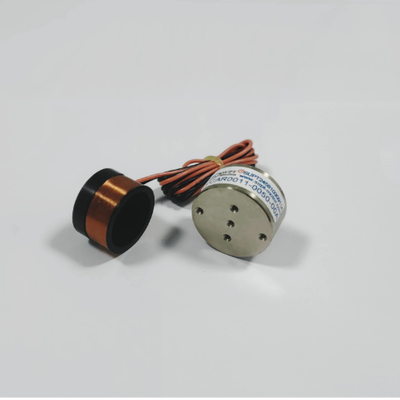

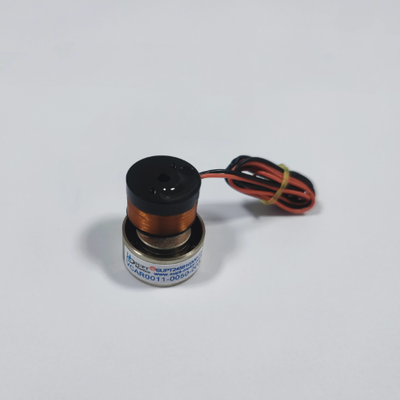

VCAR0011-0050-00A محرك لفائف الصوت 11.4N القوة القصوى 5 ملم ضربة عالية التسارع
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | VCAR0011-0050-00A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 25-60 / Piece |
| تفاصيل التغليف | كرتون من فئة التصدير مع حماية من الرغوة المضادة للكهرباء الساكنة |
| وقت التسليم | 3-5 أيام عمل للعينات، 7-15 أيام عمل للإنتاج |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| نوع المحرك | محرك ملف صوتي أسطواني | قوة الذروة | 11.4 ن |
|---|---|---|---|
| القوة المستمرة عند 25 درجة مئوية | 2.1 ن | إجمالي السكتة الدماغية | 5 ملم |
| الجهد االكهربى | 11.8 فولت | عودة المجالات الكهرومغناطيسية | 3.0 فولت/م/ث |
| وزن المحرك | 11.2 جرام | قطر الستاتور | 24 ملم |
| طول | 17.2 ملم | وضع القيادة | محرك مباشر، صفر رد فعل عنيف |
| ضمان | 12 شهرا | ||
| إبراز | 11.4N القوة القصوى التسارع العالي,استجابة عالية التردد السكتة الدماغية القصيرة,الملف المتحرك الخفيف 11.2 غرام |
||
منتوج وصف
نظرة عامة على المنتج
VCAR0011-0050-00A هو محرك ملف صوتي أسطواني عالي التسارع من سلسلة SUPT MOTION VCAR، مصمم خصيصًا للتطبيقات التي تتطلب بدء تشغيل سريع، واستقرارًا سريعًا، واستجابة مستمرة عالية التردد. عند درجة حرارة 25 درجة مئوية، يوفر هذا الطراز قوة دفع قصوى تبلغ 11.4 نيوتن وقوة دفع مستمرة تبلغ 2.1 نيوتن. توفر مجموعة الملف المتحرك خفيفة الوزن، والتي تزن 11.2 جرامًا فقط، نسبة قوة دفع إلى كتلة عالية للغاية، مما يمكّن المحرك من الوصول إلى سرعته المستهدفة في غضون أجزاء من الثانية.
على عكس المحركات الدوارة التقليدية المحولة إلى حركة خطية، تولد محركات الملفات الصوتية الأسطوانية قوة دفع مباشرة من خلال التفاعل بين تيار الملف والمجال المغناطيسي الدائم. لا تتطلب هذه المحركات علب تروس أو وصلات أو براغي لولبية، مما يعني عدم وجود أي تفاوت، وعدم وجود تأثيرات تذبذب، وعدم وجود أي تأخير تقريبًا. وبالتالي، عند استخدامها بالاقتران مع جهاز تشفير مناسب، فإنها توفر حركة سلسة للغاية، واستجابة عالية التردد، ودقة تحديد موضع قابلة للتكرار على مستوى الميكرومتر.
يوفر VCAR0011-0050-00A شوطًا إجماليًا يبلغ 5 مم، مما يجعله مثاليًا لمهام الالتقاط والوضع قصيرة الشوط وعالية السرعة، والتركيز، والمسح، والتذبذب. بقطر ثابت يبلغ 24 مم وطول 17.2 مم، يمكن دمجه بسهولة في وحدات الآلات ذات المساحة المحدودة. يتميز هذا المحرك بتصميم بدون فرش، ولا يحتاج إلى صيانة، ويعمل بضوضاء منخفضة للغاية وتوليد حرارة ضئيل، ويتم تصنيعه وفقًا لمعايير ISO 9001 ومعتمد من CE، مما يضمن تشغيلًا موثوقًا به في البيئات الصناعية.
يتكون محرك الملف الصوتي من ملف نحاسي ملفوف بدقة يتحرك داخل دائرة مغناطيسية عالية الطاقة من الأرض النادرة، مما يلغي الحاجة إلى الفرش أو إلكترونيات التبديل أو آليات النقل الميكانيكية. هذا البناء البسيط ولكنه قوي لا يقلل فقط من نقاط الفشل ولكنه يضمن أيضًا أن القوة الناتجة تتناسب مع التيار المطبق، مما يوفر للمصممين مشغلًا يمكن التنبؤ به والتحكم فيه بسهولة. عند دمجه مع مضخم خطي مناسب وتغذية موضعية، يمكن تكوين VCAR0011-0050-00A لوضع التحكم في القوة أو التحكم في السرعة أو وضع تحديد الموضع نقطة بنقطة بدقة، اعتمادًا على متطلبات التطبيق.
المواصفات
| الموديل | VCAR0011-0050-00A |
| نوع المحرك | محرك ملف صوتي أسطواني (سلسلة VCAR) |
| القوة القصوى | 11.4 نيوتن |
| القوة المستمرة عند 25 درجة مئوية | 2.1 نيوتن |
| الشوط الإجمالي | 5 مم |
| الجهد | 11.8 فولت |
| القوة الدافعة الكهربائية الخلفية | 3.0 فولت/متر/ثانية |
| وزن المحرك | 11.2 جرام |
| قطر الثابت | 24 مم |
| الطول | 17.2 مم |
ميزات التصميم الرئيسية: تسارع عالٍ بفضل محرك خفيف الوزن يبلغ وزنه 11.2 جرام؛ استجابة تردد عالية مع تشغيل مباشر؛ شوط قصير يبلغ 5 مم للحركة الترددية السريعة؛ بناء خالٍ من التفاوت والتذبذب؛ تصميم بدون فرش ولا يحتاج إلى صيانة.
التطبيق
يجعل التسارع العالي والاستجابة عالية التردد لـ VCAR0011-0050-00A خيارًا ممتازًا للتطبيقات التالية:
- آليات الالتقاط والوضع عالية السرعة في خطوط تجميع الإلكترونيات
- وحدات التركيز التلقائي البصري وتثبيت الصورة للكاميرات وأنظمة الفحص
- منصات الاهتزاز عالية التردد لاختبار الإجهاد وتوصيف المواد
- رؤوس التوزيع والرش والطباعة الدقيقة التي تتطلب حركة ترددية سريعة
- معدات فحص أشباه الموصلات، وربط الأسلاك، وفرز الرقائق
- عزل الاهتزاز النشط والتحكم في المرايا السريعة التوجيه
الأسئلة الشائعة
س1: ما مدى سرعة تسارع هذا المحرك؟
مع محرك يبلغ وزنه 11.2 جرام وقوة قصوى تبلغ 11.4 نيوتن، فإن التسارع الأقصى النظري مرتفع للغاية. يعتمد التسارع الفعلي على كتلة الحمل، وحد التيار للسائق، والشوط، ويمكن لمهندسينا مساعدتك في حساب الأداء الديناميكي لحملك المحدد.
س2: هل يمكن للمحرك العمل بشكل مستمر بتردد عالٍ؟
نعم، ضمن تصنيف القوة المستمرة البالغ 2.1 نيوتن، يمكن للمحرك العمل بتردد عالٍ دون ارتفاع درجة الحرارة. بالنسبة لدورات العمل التي تتجاوز التصنيف المستمر، يوصى بتبريد الهواء القسري، أو تقليل دورة العمل، أو حجم إطار أكبر من سلسلة VCAR. يمكن لمهندسي التطبيقات لدينا محاكاة ملف الحركة الخاص بك واقتراح النموذج الأمثل.
س3: ما هي خيارات تغذية الموضع المتاحة؟
نوصي بأجهزة التشفير الخطية أو مستشعرات هول أو مستشعرات موضع LVDT اعتمادًا على الدقة المطلوبة. يمكن لـ SUPT MOTION توفير إرشادات التكامل للتحكم في السيرفو بالحلقة المغلقة.
س4: هل المحرك مناسب لبيئات غرف الأبحاث النظيفة؟
نعم. البناء بدون فرش وبدون فتحات لا يولد أي حطام تآكل، ويمكن توفير المحرك بمواد وكابلات متوافقة مع غرف الأبحاث لتطبيقات أشباه الموصلات والطبية.
س5: ما هي شروط الدفع وخيارات الشحن؟
نحن نقبل T/T و PayPal و Western Union. يتم شحن العينات في غضون 3 إلى 5 أيام عمل عن طريق الشحن السريع الدولي، ويتم تسليم طلبات الإنتاج في غضون 7 إلى 15 يوم عمل.
