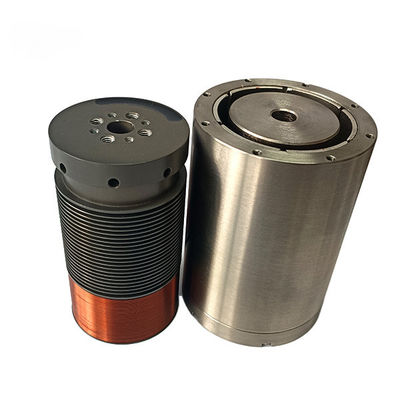

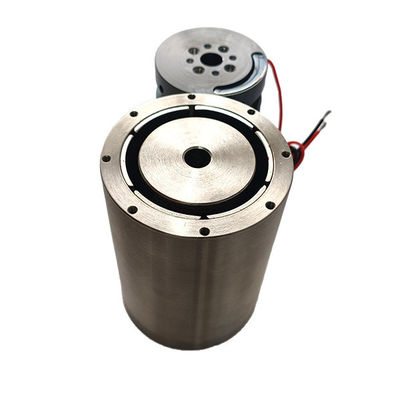

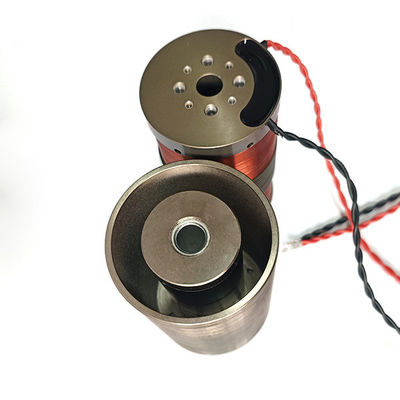

VCAR0022-0448-00A محرك لفائف الصوت 22N القوة القصوى 44.8mm السكتة الدماغية النطاق العريض للسرعة
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | VCAR0022-0448-00A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 90-180 / Piece |
| تفاصيل التغليف | كرتون من فئة التصدير مع حماية من الرغوة المضادة للكهرباء الساكنة |
| وقت التسليم | 3-5 أيام عمل للعينات، 7-15 أيام عمل للإنتاج |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| نوع المحرك | محرك ملف صوتي أسطواني | قوة الذروة | 22 ن |
|---|---|---|---|
| القوة المستمرة عند 25 درجة مئوية | 11.4 ن | إجمالي السكتة الدماغية | 44.8 ملم |
| الجهد االكهربى | 14.3 فولت | عودة المجالات الكهرومغناطيسية | 4.0 فولت/م/ث |
| وزن المحرك | 52 جرام | قطر الستاتور | 48 ملم |
| طول | 75.7 ملم | وضع القيادة | محرك مباشر، صفر رد فعل عنيف |
| ضمان | 12 شهرا | ||
| إبراز | 44.8 ملم ضربة واسعة النطاق السرعة,22N قوة الذروة للسرعة العالية,جهاز التحكم في السرعة الخطي الدقيق |
||
منتوج وصف
لمحة عامة عن المنتج
VCAR0022-0448-00A هو محرك لفائف صوتية أسطوانية واسعة السرعة في سلسلة VCAR من SUPT MOTION. عند درجة حرارة 25 درجة مئوية ، يوفر مسارًا إجماليًا يصل إلى 44.8 مم ، وذروة قصوى تصل إلى 22 N ،ومدفوعة متواصلة 11.4 N. تم تصميم هذا النموذج من محرك الملف الصوتي خصيصًا لأنظمة الحركة الخطية ، مما يتيح التشغيل السلس من سرعات الزحف البطيئة للغاية إلى الحركة المتناوبة عالية السرعة.مع توفير التحكم الدقيق في السرعة عبر نطاق السكتة الدماغية بأكملها.
محركات الملفات الصوتية قادرة بطبيعتها على العمل على نطاق واسع من السرعات لأن الدفع متناسب مع تيار الملفات ومستقل عن السرعة. على عكس المسامير الكروية ومحركات الحزام،انها خالية من الاختلافات في الاحتكاك، والردود العكسية، والرنين الميكانيكي الذي يحد من نطاق السرعة. وبالتالي فإن VCAR0022-0448-00A يوفر قوة متساوية في الراحة، في سرعات منخفضة،وبالسرعات العالية، وهي ميزة حاسمة للعمليات الحساسة للسرعة مثل التوزيع.والطلاء والمسح.
مع قطر الستاتور 48 ملم وطول 75.7 ملم ، يحتوي هذا الجهاز على بنية قوية مع الحفاظ على الكتلة المتحركة إلى 52 غرامًا فقط.مبدأ القيادة المباشرة يضمن صلابة ديناميكية عالية، استجابة سريعة، وتكرار مستوى الميكرون تحت التحكم في الحلقة المغلقة. يتم تصنيع كل محرك لفائف الصوت وفقًا لمعايير ISO 9001 ومعتمدة CE.جميع الوحدات تخضع لاختبار الجودة للدفع، المقاومة، وأداء العزل قبل الشحن.
بالإضافة إلى السباق الطويل ، يحتوي VCAR0022-0448-00A على خطية قوة ممتازة ، حيث يعمل الملف داخل مجال مغناطيسي محسن بعناية طوال السباق بأكمله.يتم تحقيق قوة إخراج متوقعة في كل موقف، والذي يسهل إلى حد كبير ضبط الخدمة ويحسن دقة الخطوط العريضة في أدوات الآلات متعددة المحاور. يمكن تجهيز هذا المحرك بالأسلاك المعلقة بحرية أو الموصلات أو الكابلات ذات الطول المخصص ،ويمكن أن تتضمن أدلة خطية اختيارية لدعم الأحمال الخارجية بينما يقدم المحرك القوة الدافعة.
المواصفات
| النموذج | VCAR0022-0448-00A |
| نوع المحرك | محرك لفائف صوتية أسطوانية (سلسلة VCAR) |
| قوة الذروة | 22 شمال |
| قوة مستمرة عند 25 درجة مئوية | 11.4 ن |
| السكتة الدماغية الكلية | 44.8 ملم |
| الجهد | 14.3 فولت |
| المجال الكهرومغناطيسي الخلفي | 4.0 V/m/s |
| وزن المحرك | 52 غرام |
| قطر الستاتور | 48 ملم |
| الطول | 75.7 ملم |
الميزات الرئيسية للتصميم: 44.8 ملم ضربة تغطي نطاقًا واسعًا من السرعة من الزحف إلى السرعة العالية ؛ 22 ن قوة الذروة مع 11.4 ن قوة مستمرة ؛ محرك مباشر مع صفر رد فعل مضاد ولا يوجد عجلاتتحكم دقيق في السرعة والموقفالهيكل الخالي من الصيانة
التطبيق
نطاق السرعة الواسع والمسار الطويل من VCAR0022-0448-00A يناسبها تماما للتطبيقات التالية:
- أجهزة التوزيع والطلاء واللصق الآلي التي تتطلب سرعة موحدة
- معدات التعبئة والتعبئة والتعبئة مع ملفات تعريف السرعة المتغيرة
- أجهزة اختبار المواد للدورات السحبية والضغطية والتعب
- أجهزة نقل لفرز الدقة وتصنيفها وتفتيشها
- أنظمة أتمتة المختبرات ومعالجة السوائل
- مراحلة الطباعة والمسح الضوئي ووضع العلامات بالليزر مع حركات مختلطة بطيئة وسريعة
الأسئلة الشائعة
س1: ما هو نطاق السرعة الذي يمكن لهذا المحرك تحقيقه؟
يمكن أن يعمل المحرك من سرعة الزحف القريبة من الصفر تصل إلى عدة مئات من المليمترات في الثانية ، اعتمادًا على جهد وملء السائق.لأن قوة الملف الصوتي هي الموجهة بالتيار و مستقلة عن السرعة، والسرعة تبقى ثابتة على طول 44.8 مليمتر كاملة السباق.وقت التثبيت وتيار سائق مطلوب.
السؤال الثاني: كيف يتم تحقيق دقة الموقع مع ضربة طويلة كهذه؟
نحن نوصي بتثبيت خطي مع الدقة المطلوبة بالإضافة إلى محرك خدمة مع حلقات الموقف والسرعةإن بناء الردود العكسية الصفرية يضمن الحفاظ على الموقف المطلوب دون الانجراف الميكانيكي.
س3: هل يمكن تخصيص السكتة الدماغية؟
نعم، سلسلة VCAR تقدم ضربات من 1 ملم إلى أكثر من 60 ملم عبر أحجام الإطارات المختلفة. يمكن تطوير ضربات مخصصة ومستويات القوة والواجهات الميكانيكية لتطبيقات الحجم.
س4: ما هي دورة العمل والسلوك الحراري؟
تعريف القوة المستمرة من 11.4 ن عند 25 درجة مئوية وظيفة مستمرة آمنة. للقوة العالية أو وظيفة أطول، يمكننا إضافة خيارات الإدارة الحرارية أو التوصية نموذج أكبر من عائلة VCAR.
س5: كم يستغرق التسليم؟
أوامر العينات يتم شحنها في غضون 3 إلى 5 أيام عمل ، وأوامر الإنتاج في غضون 7 إلى 15 يوم عمل.
