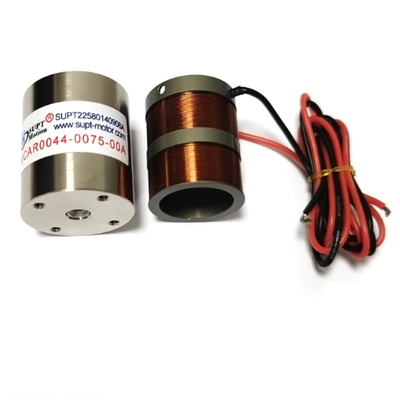

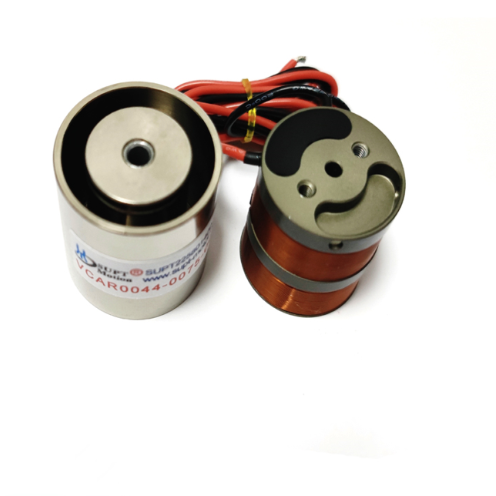

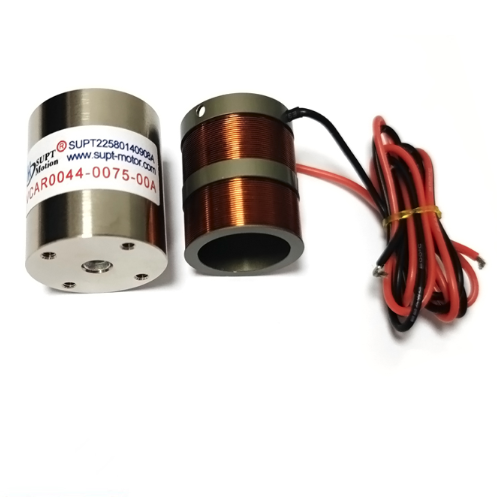

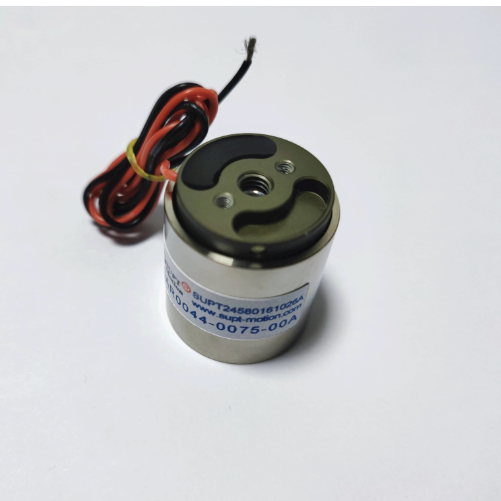

محركات ملف صوتي أسطوانية عالية الدقة 44N لمعدات أشباه الموصلات
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | VCAR0044-0075-00A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 70-185 / Piece |
| تفاصيل التغليف | صندوق يحمل العلامة التجارية SUPT MOTION مع حشوة رغوية مضادة للكهرباء الساكنة، وكرتون مموج بدرجة التص |
| وقت التسليم | 3-5 أيام للعينات، 15-25 يوما للطلبات بالجملة |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| رقم الموديل | VCAR0044-0075-00A | نوع المحرك | محرك ملف صوتي أسطواني |
|---|---|---|---|
| قوة الذروة | 44 ن | قوة مستمرة | 13.7 ن |
| إجمالي السكتة الدماغية | 7.5mm | الجهد المقنن | 16.8 فولت تيار مستمر |
| قرار تحديد المواقع | 0.5 ميكرومتر | التكرار | +/-1um |
| عودة EMF ثابت | 7.6 فولت/م/ث | وزن الملف | 38.6 جرام |
| قطر الستاتور | 31.1 ملم | الطول الكلي | 35.9 ملم |
| فئة العزل | فئة ح | ||
| إبراز | محرك لفائف الصوت لتحديد الموقع,محرك القيادة المباشر,محرك خدمة الحلقة المغلقة |
||
منتوج وصف
لمحة عامة عن المنتج
VCAR0044-0075-00A هو محرك كوب صوتي أسطواني مصمم خصيصا لتحقيق دقة تحديد المواقع عالية.هذا المحرك الملفوف الصوتي يوفر حركة خطية مباشرة مع قمة دفع من 44N على 7.5mm ضربة ويحقق دقة تحديد الموقع من 0.5um عندما تستخدم في التحكم في الحلقة المغلقة مع مكيف خطي.
تصميم الملفات المتحركة بدون اتصال يزيل رد الفعل العكسي، التشابك، والانهيار، مما يتيح للمحرك للحفاظ على موقعه والعودة مرارا إلى نفس الموقع.مسار الحركة الصلبة والكتلة المتحركة المنخفضة توفر للنظام عرض النطاق الترددي الميكانيكي العالي، مساعدة حلقة الخدمة قمع الاضطرابات والاستقرار بسرعة.
يتم تصنيع هذا المحرك بالعجلة الصوتية باستخدام مكونات الأرضية الدقيقة ودوائر مغناطيسية متوازنة للحفاظ على ارتفاع قوة منخفضة.السطوح الدقيقة الأرضية دليل السكك الحديدية والمغناطيس مطابقة الحفاظ على قوة التموج أقل من 1٪ من قيمة الخروج الاسمية طوال السباق بأكملهإنه مكون مثالي لمعدات محاذاة مستوى الميكرومتر أو التفتيش أو القياس.
الحل
عادة ما تنشأ أخطاء الموقع في المعدات الدقيقة من رد فعل عكس، والاحتكاك بين العصا والنزول، والانجراف الحراري، والرنين الميكانيكي.محركات الملفات الصوتية تُزيل تماماً المصدرين الأولين للخطأ: لا توجد أدوات التروس أو مسامير الرصاص لتسبب رد فعل مضاعف ، وتصميم الملفات غير المتصلة يعني أنه لا يوجد اصطدام ثابت للتغلب عليه.يتم التحكم في الأخطاء المتبقية من خلال نظام حلقة مغلقة يتضمن مكشف خطي عالي الدقة، والتي توفر ردود فعل مباشرة على الموقف الفعلي للحمل.
نظرًا لأن القوة متناسبة مع التيار ، يمكن لنظام الخدمة أن يطبق بدقة الكمية المناسبة بالضبط للقوة لتحقيق حركات خطوة 0.5 ميكرومتر أو الحفاظ على وضع مستقر تحت الحمل.النتيجة هي محور الحركة بدقة مستوى الميكرومتر، خالية من الانجراف الناجم عن الارتداء، وأداء ثابت على ملايين الدورات.
ولأن لا يوجد اصطدام، فإن تأثيرات الانزلاق العصي - سبب شائع للتحرك في المراحل التقليدية - لا تحدث حتى عند سرعات منخفضة للغاية.هذا الحل يزيد من الإنتاجية مع تقليل الخردة وإعادة العمل.
المواصفات
| المعلم | القيمة |
|---|---|
| نموذج المنتج | VCAR0044-0075-00A |
| نوع المحرك | محرك لفائف الصوت الأسطوانية |
| قوة الذروة | 44 شمال |
| قوة مستمرة عند 25 درجة مئوية | 13.7N |
| السكتة الدماغية الكلية | 7.5ملم |
| الجهد القياسي | 16.8 فولت DC |
| قرار تحديد الموقع | 0.5 أم |
| التكرار | +/-1 أم |
| ثابت المجال الكهرومغناطيسي الخلفي | 7.6 فولت/م/ث |
| وزن الملف | 38.6 غرام |
| قطر الستاتور | 31.1 ملم |
| الطول الإجمالي | 35.9 ملم |
| فئة العزل | الفئة H |
| (ب)النموذج | قوة الذروة (ن) |
جقوة مستمرة عند 25 درجة مئوية ((ش) |
Tالسكتة الدماغية (ملم) |
مax الجهد (V) |
بثابتة EMF (V/m/s) |
Wثمانية من الملف (ز) |
Sقطر(ملم) | Tالطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014- 0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيق
التطبيقات النموذجية: تشمل هذه محاذاة رقائق أشباه الموصلات، الفوتونيات ومحاذاة الألياف، وضع رأس معالجة الليزر، التركيز على المحور Z في المجهر، منصات القياس الدقيقة،فحص القناعووضع الأجهزة الطبية
يستخدم هذا جهاز تشغيل الملف الصوتي أيضًا في أنظمة التركيز التلقائي للكاميرات الصناعية ولتحكم الصمامات الدقيقة في الأدوات التحليلية.أي مهمة حركة ضربة قصيرة تتطلب دقة تحت الميكرون وقدرات الاحتفاظ الموقف المستقر يمكن أن تستفيد من هذا المحرك.
الأسئلة الشائعة
س: كيف يتم تحقيق دقة 0.5mm؟
الجواب: يأتي الدقة من مزيج من محرك لفائف الصوت الخالية من الاحتكاك ومدمج خطي عالي الدقة في حلقة خدمة مغلقة.و قوة الخروج السلسة للمحرك تسمح بحركة خطوة واحدة من 0.5م
س: ما هي العوامل التي تؤثر على قابلية التكرار؟
الجواب: تعتمد القدرة على التكرار بشكل رئيسي على جودة الترميز وتعديل الخدمة والاستقرار الحراري. التصميم غير اللمس يزيل الاحتكاك والتكسير،حتى تكرارية الميكانيكية تبقى ثابتة على مدى حياة المحركمعايرة المكيف المنتظمة هي الصيانة الروتينية الوحيدة الموصى بها.
س: هل يمكن للمحرك أن يحتفظ بموقعه عندما يتم تشغيله؟
ج: نعم. في حلقة مغلقة ، يمكن للخادم أن يحافظ على الملف في أي موقف داخل السباق من خلال موازنة القوة ضد الحمل. لا يلزم وجود فرامل احتواء لمعظم التطبيقات الثابتة.
س: هل يمكنني الحصول على خيار محرك أو مكشف مخصص؟
ج: نعم. يمكن أن تعدل سوبت موتيون السكتة الدماغية والقوة والجهد ونوع الترميز. اتصل بنا مع هدف الدقة الخاص بك وملف تحرك للحصول على اقتراح مخصص.
