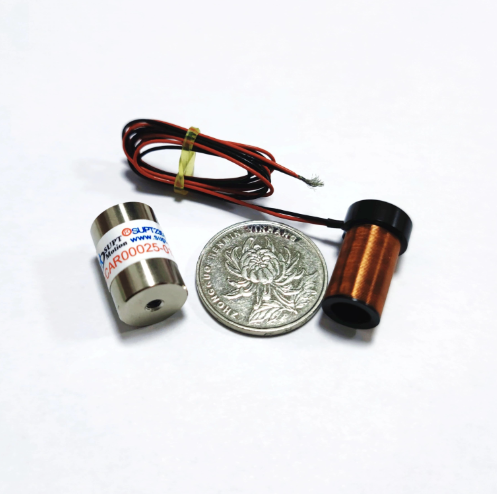

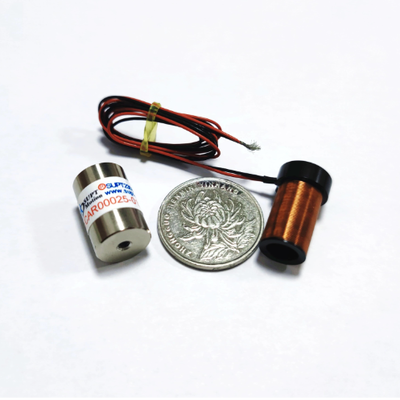

محرك كابل صوت أسطواني مضغوط بدقة عالية 12.8 فولت للأجهزة الصغيرة
| مكان المنشأ | سوزو ، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | VCAR0007-0127-00A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | $40-$70 / Piece |
| تفاصيل التغليف | صندوق يحمل العلامة التجارية SUPT MOTION مع حشوة رغوية مضادة للكهرباء الساكنة، وكرتون مموج بدرجة التص |
| وقت التسليم | 3-5 أيام للعينات، 15-25 يوما للطلبات بالجملة |
| شروط الدفع | تي/تي |
| القدرة على العرض | 5000 قطعة شهريا |
تفاصيل المنتج
| رقم الموديل | VCAR0007-0127-00A | نوع المحرك | محرك ملف صوتي أسطواني مدمج |
|---|---|---|---|
| قوة الذروة | 7.1 ن | قوة مستمرة | 2.3 ن |
| إجمالي السكتة الدماغية | 12.7mm | أقصى جهد | 12.8 فولت تيار مستمر |
| عودة EMF ثابت | 1.6 فولت/م/ث | وزن الملف | 11.4 جرام |
| قطر الستاتور | 19.1mm | الطول الكلي | 27 مم |
| فئة العزل | الفئة ب | ||
| إبراز | تصميم المحرك الأسطواني المدمج,20 ملم قطر محرك لفائف الصوت,محرك تشغيل مباشرة خفيف الوزن |
||
منتوج وصف
نظرة عامة على المنتج
VCAR0007-0127-00A هو محرك ملف صوتي مدمج أسطواني بقطر خارجي يبلغ 19.1 ملم فقط. يعمل بمصدر طاقة تيار مستمر 12.8 فولت، ويوفر شوطًا يبلغ 12.7 ملم وقوة دفع قصوى تصل إلى 7.1 نيوتن، مما يجعله أحد أصغر المشغلات ذات الدفع المباشر في سلسلة منتجات SUPT MOTION.
يسمح شكله الأسطواني بتناسبه بشكل طبيعي مع الثقوب الدائرية والأكمام والتجاويف، مما يبسط التكامل الميكانيكي في المنتجات ذات المساحة المحدودة. بوزن 14.8 جرام فقط، تتسارع الملفات المتحركة بسرعة وتمارس قوى قصور ذاتي ضئيلة على الهياكل المحيطة. توفر مجموعة مغناطيسية عالية الطاقة قوة دفع قوية ضمن تصميم مدمج، بينما يضمن التصميم غير المتصل تشغيلًا هادئًا بدون تأثيرات التروس.
تولد أوامر التيار البسيطة قوة دفع سلسة وقابلة للتحكم عبر نطاق الشوط بأكمله، مما يجعل ضبط السيرفو بسيطًا وبديهيًا. تم تشكيل الغلاف بدقة من الألومنيوم ومغطى بطلاء مقاوم للتآكل. تم تصميم هذا المحرك للأجهزة المدمجة التي تتطلب حركة خطية موثوقة وقابلة للتكرار دون الهيكل الضخم لمحرك مسنن.
الحل
عادةً ما تفتقر الأجهزة الدقيقة إلى المساحة لاستيعاب المحركات الدوارة وآليات النقل. يحل مشغل الملف الصوتي هذا هذه المشكلة من خلال توفير قوة دفع خطية مباشرة داخل غلاف أسطواني بقطر 19.1 ملم.
بفضل تصميمه ذي الدفع المباشر، لا يحتوي محرك الملف الصوتي هذا على تروس عرضة للتآكل ولا يتطلب تعويضًا عن الخلوص، مما ينتج عنه آلية بسيطة وموثوقة. تسمح الكتلة المتحركة المنخفضة والمحاثة المنخفضة بتشغيل محرك الملف الصوتي هذا بواسطة دائرة تشغيل صغيرة ومنخفضة التكلفة.
يمكن لمحرك الملف الصوتي أيضًا تحمل التشغيل العكسي المتكرر، وهو أمر شائع في آليات التوزيع والفرز. يوفر هذا الحل حلاً دقيقًا للحركة الخطية مدمجًا وهادئًا وخاليًا من الصيانة للأجهزة الصغيرة.
المواصفات
| Pنموذج المنتج | القوة القصوى (N) |
Cالقوة المستمرة عند 25 درجة مئوية (نيوتن) |
Tإجمالي الشوط (مم) |
Mالجهد الأقصى (فولت) |
Bثابت القوة الدافعة الكهربائية العكسية (فولت/متر/ثانية) |
Wوزن الملف (جرام) |
Sقطر الجزء الثابت(مم) | Tالطول (مم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيق
هذا المشغل الخطي المدمج ذو الملف الصوتي مناسب لوحدات التركيز التلقائي للكاميرات الدقيقة، وأجهزة ردود الفعل اللمسية، والصمامات الدقيقة، وماصات الأتمتة المخبرية، والمقابض المدمجة، وآليات التكبير البصري، والأجهزة الطبية المحمولة.
يُستخدم نفس محرك الملف الصوتي أيضًا في رؤوس الطباعة المدمجة، وآليات مسح الباركود، ومحركات المضخات الدقيقة. كما أنه مناسب لأنظمة التخميد والاهتزاز الدقيقة ذات المتطلبات الصارمة للغاية للمساحة والوزن.
الأسئلة الشائعة
س: ما الذي يجعل التصميم الأسطواني ميزة؟
ج: يتناسب الغلاف الأسطواني مع التجويفات والتجاويف المستديرة، لذلك يمكن تركيب المحرك دون إهدار المساحة. كما أنه يوفر دائرة مغناطيسية متوازنة تحافظ على ثبات القوة في جميع اتجاهات التركيب.
س: ما هي المدة التي يمكن أن يعمل فيها هذا المحرك الصغير بشكل مستمر؟
ج: القوة المستمرة عند 25 درجة مئوية هي 2.3 نيوتن. لدورات العمل التي تتجاوز هذا الحد، نوصي بإضافة مشتت حراري أو استخدام المحرك بشكل متقطع. يمكن إضافة الحماية الحرارية عند الطلب.
س: هل يمكن تخصيص المحرك بقطر 20 ملم؟
ج: نعم. يمكن تخصيص الشوط والقوة والجهد وطول السلك ونوع الموصل.
س: هل يتم تضمين مشغل مع المحرك؟
ج: يتم توفير المحرك كمكون. يتوفر لوحة تشغيل مصغرة مطابقة عند الطلب للتقييم السريع.
