الوزن الخفيف وحدة محرك لفائف الصوت Vcm استجابة عالية منصات الحركة الخطية عالية السرعة
| مكان المنشأ | سوتشو الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001-2000 |
| رقم الموديل | سلسلة VCAR |
| الحد الأدنى لكمية | 1PCS |
| الأسعار | $220-$350 |
| تفاصيل التغليف | التعبئة والتغليف الكرتون إلخ. |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | قابل للتفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الوزن | ضوء | كمية | 9998 |
|---|---|---|---|
| دورة في الدقيقة | 8800 دورة في الدقيقة | القوة | 36واط |
| الجهد | 24 فولت | رقم الدفعة | YET-YQDJ13 |
| إبراز | وحدة محرك لفائف الصوت VCM,الوزن الخفيف VCM الصوت لفائف المرحلة,مرحلة كابل الصوت عالي السرعة 36W,Light Weight VCM Voice Coil Stage,36W High Speed Voice Coil Stage |
||
منتوج وصف
الوزن الخفيف VCM وحدة محرك لفائف الصوت استجابة عالية تسريع عالية السرعة
وصف المنتج:
وحدة محرك لفائف الصوت هي جهاز يدمج محرك لفائف الصوت وأنظمة التحكم ذات الصلة. محرك لفائف الصوت هو نوع خاص من المحركات الخطية،التي تحركها قوى تولدها الحقول الكهرومغناطيسية، ويتم استخدامه عادة في التطبيقات التي تتطلب حركة عالية السرعة والدقة والسلاسة. يجمع وحدة محرك لفائف الصوت بين خصائص وتكنولوجيا التحكم في محركات لفائف الصوت ،توفير حلول حركة خطية لمختلف التطبيقات.
محرك لفائف الصوت هو المكون الأساسي للوحدة، يتكون من لفائف ومجال مغناطيسي. عندما يمر التيار عبر لفائف،المجال المغناطيسي المنتج يتفاعل مع المجال المغناطيسي، وتوليد قوة لدفع حركة الملف.
من أجل تحقيق حركة خطية، عادة ما يتم تثبيت محرك الملف الصوتي على قاطرة التوجيه أو متصل بالمسحب، مما يسمح للمحرك بالتحرك بسلاسة في خط مستقيم.
يتم استخدام وحدات المحرك المكعب الصوتية على نطاق واسع في العديد من المجالات ، بما في ذلك المعدات البصرية والأدوات الطبية ، خطوط الإنتاج الآلية ، التصنيع الدقيق ، قطع الليزر ، تركيز العدسة الكاميرا التلقائي ،وهكذايتم تفضيلها لخصائصها عالية السرعة والدقة العالية والحركة السلسة ، مما يوفر التحكم الدقيق في الحركة الخطية لمختلف التطبيقات.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| معايير المنتج | |||||||||||
| المعلمات الأداء | الوحدات | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| أقصى قوة دفع | ن | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| مستمرة الدفع |
ن | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| السكتة الفعالة | ملم | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| ذروة التيار | أ | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| الجهد القصوى | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| ثابتة الدفع | لا | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| دقة الترميز | أمم | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| دقة التكرار | أمم | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| التوالي | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| مسطحة | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |

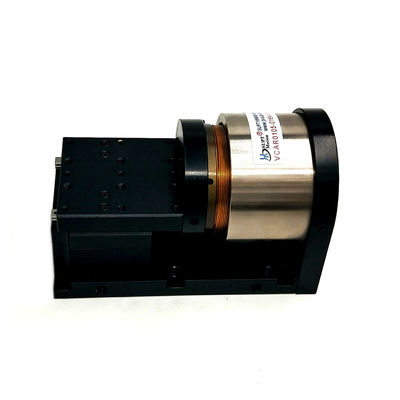

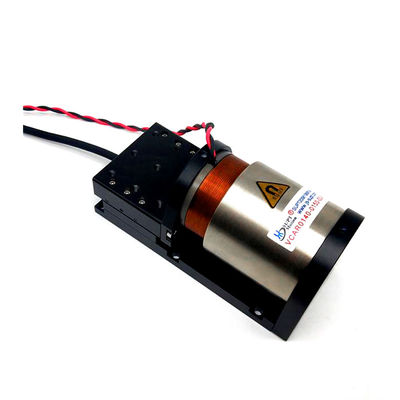

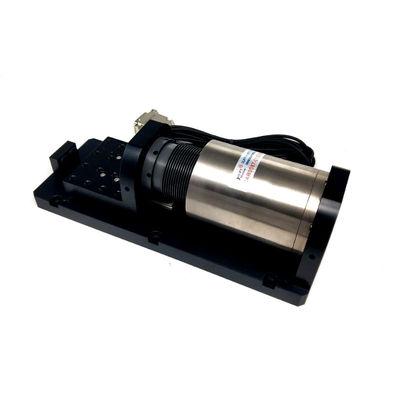

وحدة عجلة واحدة من محرك الكوب الصوتي
لتطبيقات الخدمة المغلقة مع ضربة قصيرة ، وزن محرك خفيف ، سرعة استجابة سريعة (مستوى ملي ثانية ، تسريع يصل إلى 20G). يعتمد القاعدة على معالجة الدقة الألومنيوم الجوية ،استقرار جيد، يمكن أن تفعل عالية السرعة الاهتزاز الحركة المتبادلة.بسيطة وموثوقة التحكم، لا يوجد جهاز عكس، وخالية من الصيانة، حياة طويلة ، يمكن أن تؤدي تحديد الموقف والسرعة والتسارع والدفع.مجهزة بشريط تشفير ومرشد مناسبيمكن أن يصل دقة الموقع إلى 0.1-5mm. وفقا للحركة المختلفة، توجيهات الدفع من تكوين المحركات والتحكمات المناسبة.يمكن تصنيع هيكل المنصة وتخصيصهاوفقًا للتطبيقات المختلفة ، آلية توجيه خطية مناسبة ، أنواع مختلفة من السكك الحديدية الخطية ذات الدقة العالية وهلم جرا.
الدعم والخدمات:
الدعم التقني والخدمات الخاصة بمحركات القلب المجوف
توفر شركة Hollow Core Motor دعمًا تقنيًا وشغلاً شاملًا لضمان استفادتك القصوى من منتجكفريقنا من الخبراء متاح للإجابة على الأسئلة وتقديم المساعدة في إعداد المنتج، وإصلاح الأخطاء والصيانة.
نحن نقدم تحديثات البرمجيات المجانية لضمان أن المنتج الخاص بك هو حتى الآن والعمل في أعلى أداء.نحن نقدم أيضا خدمات الضمان الممتدة لضمان أن منتجك مغطى في حالة وجود عطل غير متوقع.
إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة مع منتج محرك هولو كور الخاص بك، يرجى عدم التردد في الاتصال بنا. نحن ملتزمون بتوفير أفضل خدمة ممكنة للعملاء.
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
