نوع التأرجح المحرك الدوار صوت لفائف عالية التردد من الحركة

تصميم وتحليل المعلمات من محرك لفائف الصوت المتحركة هي عملية معقدة التي تتطلب النظر في عوامل متعددة، بما في ذلك هيكل المحرك، وتوزيع الحقل المغناطيسي،تخطيط الملف، الخصائص الميكانيكية، الخ ما يلي هي الخطوات العامة لتصميم وحساب معايير محرك لفائف صوتية متأرجحة:
1تحليل الاحتياجات: تحديد متطلبات التطبيق للمحرك، بما في ذلك زاوية الدوران المطلوبة، نطاق السرعة، متطلبات الحمل، الخ.
2نوع المحرك: اختر نوع المحرك المتأرجح المناسب ، مثل نوع التواء ، أو نوع التأرجح ، أو نوع درجة حرية متعددة ، وفقًا لمتطلبات التطبيق.
3تحليل المجال المغناطيسي: إجراء تحليل المجال المغناطيسي لتحديد توزيع وحدة المجال المغناطيسي.يمكن محاكاة هذا والحساب من خلال أساليب مثل تحليل العناصر المحدودة (FEA).
4تصميم الملف: تصميم تخطيط الملف، وتحديد عدد الملفات، والدورات، ومواصفات الأسلاك، وما إلى ذلك من الملف. تصميم الملف سوف يؤثر على عزم الدوران، سرعة الاستجابة،وكفاءة المحرك.
5التحليل الميكانيكي: إجراء تحليل ميكانيكي، مع الأخذ بعين الاعتبار عوامل مثل inertia دوران المحرك، والحمل، والاحتكاك، الخ لتحديد عزم الدوران المطلوب والخصائص الديناميكية.
6حساب المعلمات:
حساب التيار: حساب التيار المطلوب بناءً على عزم الدوران المطلوب وثابت عزم الدوران.
حساب المقاومة والحثية: حساب المقاومة والحثية على أساس المواد والمعايير الهندسية للملف.
حساب ثابت وقت الحلقة: حساب ثابت وقت الحلقة لتقدير سرعة الاستجابة بناءً على المقاومة والحثية والخصائص الميكانيكية.
7نظام ردود الفعل: إذا كان هناك حاجة إلى التحكم في الحلقة المغلقة، قم بتصميم أجهزة استشعار وأنظمة ردود فعل مناسبة، مثل المشفرات وأجهزة استشعار تأثير هال، إلخ.
8استراتيجية التحكم: صياغة استراتيجيات التحكم المناسبة لتحقيق الحركة المطلوبة والاستقرار.
9إدارة الحرارة: النظر في الحرارة التي يولدها المحرك أثناء التشغيل وتصميم نظام إبعاد الحرارة للحفاظ على درجة حرارة تشغيل مناسبة.
10المحاكاة والمحاكاة: استخدام أدوات المحاكاة والمحاكاة مثل ماتلاب، سيمولينك، الخ للتحقق من عقلانية معايير التصميم وتحسين التصميم.
11التصنيع والاختبار: إنتاج نماذج أولية للمحرك بناءً على معايير التصميم، وإجراء اختبارات فعلية، وإجراء التعديلات والتحسينات اللازمة.
تجدر الإشارة إلى أن تصميم وحساب المعلمات لمحرك لفائف الصوت المتحركة هو عملية معقدة تتطلب مزيجا من المعرفة في مجالات متعددة مثل هندسة السيارات ،الكهرومغناطيسية، الميكانيكا، الخ. بالنسبة للتطبيقات المعقدة، قد يكون من الضروري استخدام برنامج محاكاة كهرومغناطيسية مهنية وأدوات تصميم نظام التحكم للمساعدة في التصميم والتحسين.

التطبيقات:

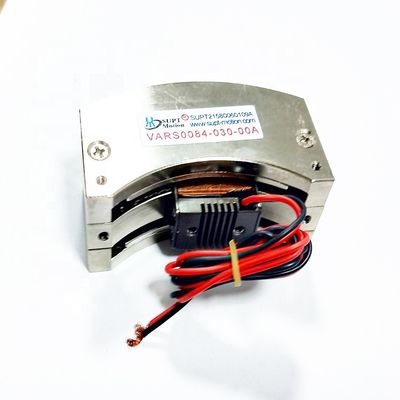

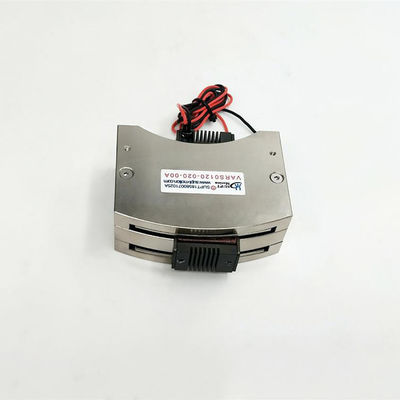

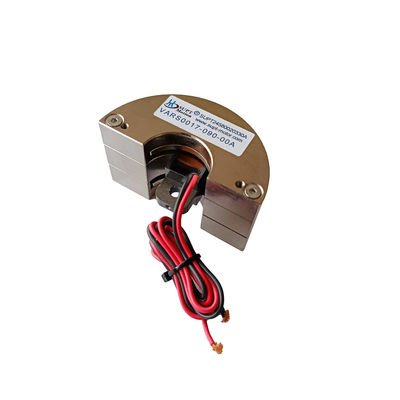

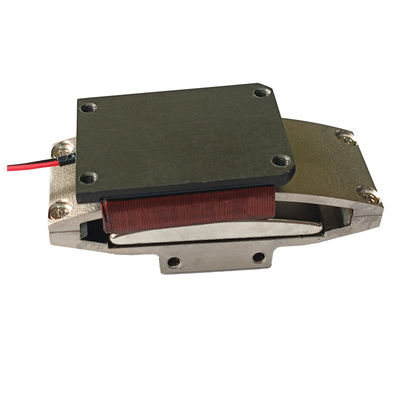

تتبنى سلسلة محركات الملفات الصوتية المتذبذبة SUPT تكنولوجيا منتجات السلسلة المستطيلة ، مع ثني منتجات السلسلة المستطيلة لتشكيل نظام وضع زاوية أولوية معينة.عزم دوران نموذجي هو 100 درجة وعزم دوران هو 50 N · mتستخدم منتجات النوع المتحرك عادةً في تكنولوجيا الليزر في جهاز تحديد مكان المرآة ، وفرامل صمام النوع المتحرك ، ونظام تحديد المواقع النوع المتحرك ومراقب الطيران ، إلخ. ، وهي تتعلق بصناعة أشباه الموصلات والأتمتة وصناعة الطائرات. بالمقارنة مع المحرك الخطي من نوع U والحركات الخطية من النوع المسطح ، يمكن أن توفر استجابة أفضل للترددات العالية ،حركة خطية متناوبة عالية السرعة، مناسبة بشكل خاص لنظام التحكم في الحلقة المغلقة قصيرة. التحكم في المحرك الخطي للفول الكهربائي الصوتي بسيط وموثوق به ، لا يوجد جهاز نقل ، حياة طويلة.
