وقت الاستجابة القصير وحدات محرك لفائف الصوت مرحلة تحديد المواقع الخطية عالية الدقة
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VCAR0070-0149-00A |
| الحد الأدنى لكمية | 2 قطعة |
| الأسعار | $365.00/pieces >=2 pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 2000 قطعة / قطعة شهريا ملف صوتي المحرك |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، إنسان آلي ، جهاز تنفس طبي ، مجهر ، منظار داخلي ، ب |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 4 ا | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 70 | السفر الأقصى (مم) | 14.9 |
| محرك الملف الصوتي (V) | 26.9 | وزن الدوار (كلغ) | 79 |
| الجزء الثابت ديا (مم) | 43 | القوة المستمرة (N) | 27.3 |
| الميناء | محرك ملف الصوت شنغهاي | ||
| إبراز | وحدات المحركات ذات وقت الاستجابة القصير,مرحلة تحديد موقع الملف الصوتي 70N,مرحلة تحديد الموقع لللفائف الصوتية 70N عالية الدقة,Voice Coil Positioning Stage 70N,High Precision 70N Voice Coil Positioning Stage |
||
منتوج وصف
دقة عالية ووقت استجابة قصيرة منصة خطية مستوى محرك الملف الصوتي
وصف المنتج
مبدأ تصميم المنصة الخطية لمحركات الملفات الصوتية يعتمد على مبدأ عمل محركات الملفات الصوتية.مزج مع الهيكل الميكانيكي ونظام التحكم لتحقيق تحكم حركة خطية دقيقةما يلي هو المبدأ الأساسي والمفهوم لتصميم منصة خطية لمحركات الملفات الصوتية:
1. مبدأ عمل محرك لفائف الصوت: محرك لفائف الصوت هو محرك خطي يتكون من مجال مغناطيسي ثابت ولفائف متحرك. عندما يتم تشغيل الطاقة من خلال الفائف ، يتم تشغيل المحرك من خلال الفائف.يتفاعل التيار المولد والحقل المغناطيسي لتوليد قوة تدفع الملف للتحرك خطيا على السكة الحديدية.
2تصميم الهيكل الميكانيكي: عند تصميم منصة خطية لمحركات الملفات الصوتية ، من الضروري النظر في تصميم المكونات الميكانيكية مثل الدلائل ، الملفات ،وهياكل نقل الحركةيجب أن يكون للسكك الحديدية والمتزحلق دقة عالية وانخفاض الاحتكاك وتصلب كبير لضمان حركة سلسة.
3هيكل مغلق: لمنع الجسيمات الخارجية والتأثيرات البيئيةيمكن النظر في هيكل ميكانيكي مغلق في التصميم لضمان حماية وتشغيل مستقر لمكونات المحرك.
4تثبيت أجهزة الاستشعار: تثبيت أجهزة استشعار الموقع، مثل المشفرات أو أجهزة استشعار هول، على منصة خطية للحصول على ردود الفعل في الوقت الحقيقي.تستخدم إشارات ردود الفعل هذه في التحكم في الحلقة المغلقة لتعديل حركة المحرك وتحقيق تحكم دقيق في الموقف.
5نظام التحكم في الحلقة المغلقة: تستخدم منصات المحركات الخطية ذات الملف الصوتي عادة نظام التحكم في الحلقة المغلقة.الذي يضبط تيار المحرك بناء على ردود الفعل في الوقت الحقيقي لتحريك الملف بدقة إلى الموقف المستهدفيمكن أن يكون جهاز التحكم مضمنًا أو خارجيًا ، ويمكن اختياره وفقًا لمتطلبات التطبيق.
المعلمات التقنية:
| نموذج المنتج | قوة الذروة | قوة مستمرة | السكتة الدماغية الكلية | ذروة التيار | الجهد القصوى | ثابتة الدفع | دقة الترميز | تكرار الدقة |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00 | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

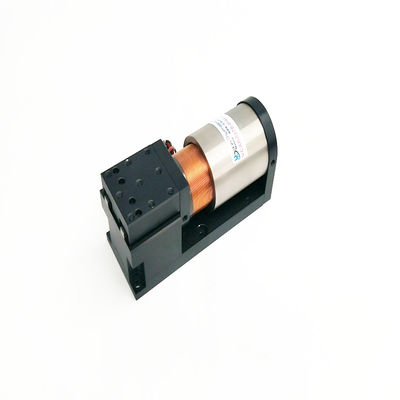

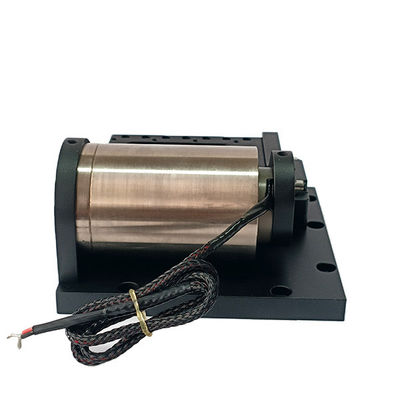

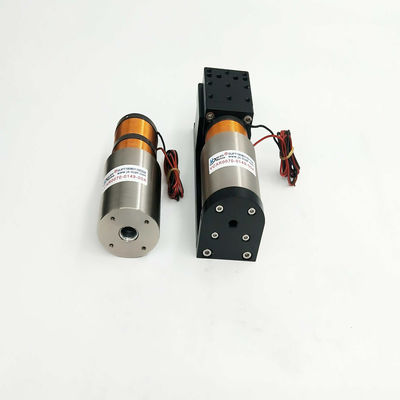

منصة خطية وحدة محرك الملف الصوتي الأسطواني هي أكثر ملاءمة لتطبيقات الخدمة المغلقة ، ونموذجها هو VCAR0070-0149-00A ، وتعتمد صناعة الدقة الألومنيوم الطيران ، واستقرار جيد ،يمكن أن تفعل ارتعاش عالية السرعة والحركة المتبادلة، ذروة دفعها 70N، التيار المستمر هو 4A، لديها تسارع عالية، الوزن الخفيف، حجم صغير، ضوضاء عالية التردد، دقة عالية، صوت التردد العالي، التحكم بدقة القوة،سرعة الاستجابة السريعة (تسريع ملي ثانية تصل إلى 20G) وخصائص أخرى، ولها تردد عال من الحركة ، وسهولة التحكم ، والبنية البسيطة والموثوقة ، لا يوجد جهاز عكس ، خالية من الصيانة ، حياة طويلة ، يمكن أن تعمل باستمرار لفترة طويلة ،ومدة الضمان هي 3 أشهر إلى سنة واحدةوتشمل تطبيقاتها أشباه الموصلات الطبية والفضاء والسيارات واليخوت والسيارات والدراجات الكهربائية والطائرات بدون طيار والروبوتات وأجهزة التنفس الطبية والمجهر والأندوسكوب والأنظمة البصرية.يمكن تخصيصها وفقا لاحتياجات العملاء.
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات
خدمة ما بعد البيع مرضية
التعبئة والشحن
معلومات الشركة
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
