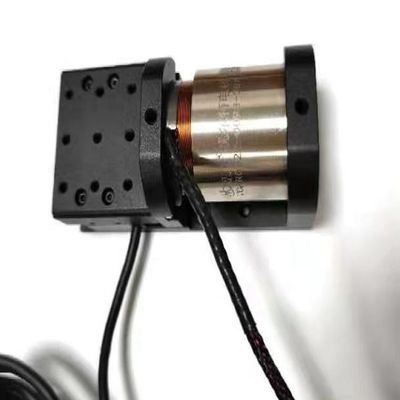

وحدات المحرك ذات الاستجابة العالية المرحلة الملف الصوتي المرحلة الخطية للأنظمة البصرية
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT Motion |
| إصدار الشهادات | ce,ISO9001,CCC |

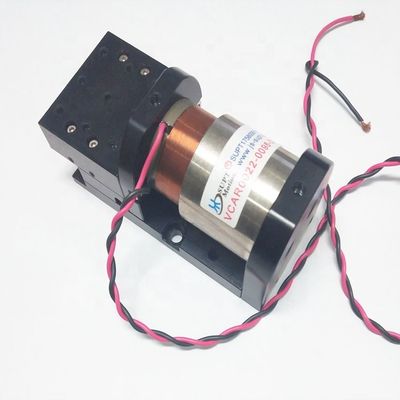

| رقم الموديل | VCAR0022-0098-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $380.00/pieces >=1 pieces |
| تفاصيل التغليف | علبة الكرتون / صندوق خشبي لمنصة الحركة الكهربائية |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | 3000 قطعة / قطع شهر منصة الحركة الكهربائية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، طائرة بدون طيار ، إنسان آلي ، كمامة طبية ، مجهر ، بصريات |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | الطلبات |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | السرعه العاليه |
| التيار المستمر (A) | 3.8 | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 22 | السكتة الدماغية (مم) | 9.8 |
| منصة الحركة الكهربائية (ت) | 24.7 | الميناء | شنغهاي |
| إبراز | مرحلة وحدات المحرك عالية الاستجابة,الخط الخطي للمستوى 3.8A,المرحلة الخطية لفلفل الصوت للأنظمة البصرية,Voice Coil Linear Stage 3.8A,Voice Coil Linear Stage For Optical Systems |
||
منتوج وصف
وحدة منصة خطية ذات تردد عال منخفض للأنظمة البصرية
وصف المنتج
تجد وحدات المنصة الخطية تطبيقات مهمة في مجال البصريات بسبب قدرتها على توفير حركة خطية دقيقة ومتحكم فيها.هذه الوحدات هي مكونات أساسية في مختلف الأنظمة البصرية والتجارب، مما يتيح تحديد الموقع الدقيق والمحاذاة والحركة للعناصر البصرية. تشمل بعض التطبيقات الرئيسية لوحدة المنصة الخطية في مجال البصريات:
1محاذاة البصريات الدقيقة: تستخدم وحدات المنصة الخطية لمحاذاة المكونات البصرية بدقة مثل العدسات والمرايا والمنشآت والمرشحات في الأنظمة البصرية.سيطرتهم الدقيقة على الحركة تضمن محاذاة مثالية لنقل الضوء الفعال وتشكيل الصورة الدقيقة.
2أنظمة المجهر: تلعب وحدات المنصة الخطية دورًا حاسمًا في إعدادات المجهر من خلال السماح بحركة دقيقة لأهداف المجهر والمراحل والمكونات الأخرى.هذا يضمن التركيز الدقيق، مسح العينات، والتصوير في العلوم البيولوجية والمواد.
3توجيه شعاع الليزر: تستخدم المراحل الخطية للسيطرة على حركة أشعة الليزر في أنظمة الليزر. إنها تسمح بتعديل دقيق لتوجيه الشعاع، الزاوية،وموقع للمهام مثل قطع الليزر، والعلامة، ومعالجة المواد.
4- الطيفية: تسهل وحدات المنصة الخطية حركة العينات والكاشفات ومصادر الضوء في الإعدادات الطيفية.هذا يسمح بالمسح المتحكم وتحليل طيف الضوء لمختلف التطبيقات التحليلية والعلمية.
5التداخلات: في الإعدادات التداخلية ، تمكن وحدات المنصة الخطية من الحركة الخاضعة للسيطرة المطلوبة لإنشاء أنماط التداخل. هذا أمر ضروري لقياس المعلمات مثل المسافة,والخصائص السطحية بدقة عالية.
6الاختبار والتمييز البصري: تستخدم المنصات الخطية في الاختبار البصري لوضع المكونات البصرية بدقة أثناء عمليات الاختبار والتمييز.هذا يضمن قياسات متسقة ومتكررة للخصائص البصرية.
7محاذاة الألياف الضوئية: وحدات المنصة الخطي تساعد في محاذاة الألياف الضوئية ومكونات الألياف الضوئية لربط الضوء بكفاءة داخل الألياف وخارجها.هذا أمر حاسم في الاتصالاتأجهزة استشعار الألياف البصرية وتطبيقات نقل البيانات.
8التصوير الصورية: تستخدم المراحل الخطية في أنظمة التصوير الصورية لتصنيع أشباه الموصلات وتصنيع الميكرو. إنها تمكن من تحديد المواقع الدقيقة للقناع والأساسات ،المساهمة في تصميم نماذج دقيقة للبنية الدقيقة.
9توسيع الشعاع والتعاون: تساعد منصات الحركة الخطية في ضبط قطر الشعاع والتعاون في مختلف الإعدادات البصرية ، مما يضمن تركيز الشعاع البصري أو توسعه حسب الحاجة.
10الأدوات البصرية: يتم دمج المراحل الخطيّة في أدوات بصريّة مختلفة، بما في ذلك التلسكوبات والميكروسكوبات ومقياسات الطيف.لتمكين الحركة الخاضعة للرقابة للمكونات وتعزيز الأداء العام.
المعلمات التقنية:
| معايير المنتج | |||||||||||
| المعلمات الأداء | الوحدات | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| أقصى قوة دفع | ن | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| مستمرة الدفع |
ن | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| السكتة الفعالة | ملم | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ذروة التيار | أ | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| الجهد القصوى | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| ثابتة الدفع | لا | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| دقة الترميز | أمم | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| دقة التكرار | أمم | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| التوالي | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| مسطحة | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
المنصة الخطيّة لوحدة المحرّك الملفوفة بالصوت مناسبة بشكل خاص لتطبيقات الحركة الخاضعة للخدمة المُغلقة مع ضربة قصيرة. القاعدة مُعدّة بدقة بألومنيوم الطيران،والذي له استقرار جيد ويمكنه القيام بحركة تذبذبات ومتبادلة عالية السرعةالتحكم بسيط وموثوق به ، لا يتطلب جهاز التراجع ، حياة طويلة خالية من الصيانة. بسبب حجمها الصغير ، فهي مناسبة بشكل خاص للمساحات الضيقة.منصة محرك لفائف الصوت تمكن من وضع المعالجة، السرعة والسرعة والضغط على القوة. مستوى دقة تحديد الموقع يصل إلى 0.1um-0.5um، وتسريع يصل إلى 20G. مجموعة واسعة من التطبيقات تشمل اليخوت والسيارات،الدراجات الكهربائية، الطائرات بدون طيار، الروبوتات، أجهزة التنفس الطبية، المجهر، المجهر، والمشاريع البصرية.يمكن تصنيع هيكل المنصة وتخصيصهاوفقا للتطبيقات المختلفة، واختيار آلية توجيه خطية مناسبة، وأنواع مختلفة من الدقة العالية توجيه خطي وهلم جرا.
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات.
عينة واحدة، البضائع تجمع.
خدمة بعد البيع مرضية
معلومات الشركة
التعبئة والشحن
الشهادات
الأسئلة الشائعة
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
