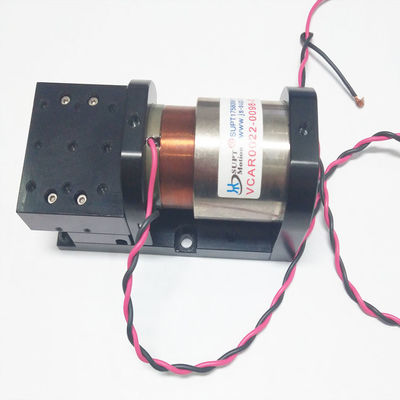

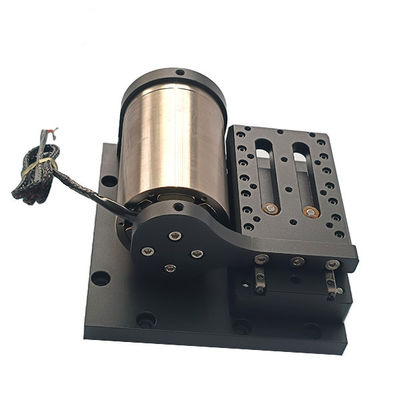

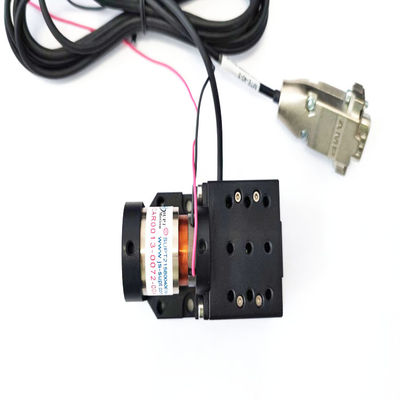

مرحلة محرك لفائف الصوت عالية التردد وسرعة منخفضة DC مرحلة بصرية محركية خطية
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VCAR0013-0072-00A |
| الحد الأدنى لكمية | ≥1 |
| الأسعار | $430.00 - $440.00/pieces |
| تفاصيل التغليف | كرتون و صندوق خشبي صوت لفائف المحرك |
| وقت التسليم | 1-5 المنتجات 5-7 أيام الشحن ، العينات 3-5 أيام ، السائبة للتفاوض |
| شروط الدفع | تي/تي |
| القدرة على العرض | 3000 قطعة / قطعة في ربع محرك ملف صوتي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | استخدام | قارب ، سيارة ، دراجة كهربائية ، روبوتات ، طائرات بدون طيار ، مراوح طبية ، بصريات ، طباعة ثلاثية الأب |
|---|---|---|---|
| النوع | مايكرو موتور | عزم الدوران | 30 |
| بناء | المغناطيس الدائم | تخفيف | فرشاة |
| ميزة الحماية | مغلق تماما | السرعة (دورة في الدقيقة) | متغيرة السرعة |
| التيار المستمر (A) | 4.3 | الكفاءة | آي إي 1 |
| قوة الذروة (N) | 13 | السفر الأقصى (مم) | 7.2 |
| محرك الملف الصوتي (V) | 26.6 | وزن الدوار (كلغ) | 16.2 |
| الجزء الثابت ديا (مم) | 26.2 | القوة المستمرة (N) | 4.2 |
| الميناء | محرك ملف الصوت شنغهاي | ||
| إبراز | مرحلة لفائف الصوت عالية التردد,مستوى الملف الصوتي منخفض السرعة,المرحلة البصرية المحركية الخطيّة DC,Voice Coil Stage Low Speed,DC Linearly Motorized Optical Stage |
||
منتوج وصف
إمدادات الترددات العالية السرعة المنخفضة DC المحرك الخطي البصري المرحلة الخطية
وصف المنتج
جهاز تحكم المحرك VCM يلعب دوراً حيوياً في تحسين أداء وحدة محرك لفائف الصوت. إنه يتيح التحكم الدقيق في التيار الكهربائي الذي يتدفق عبر لفائف الصوت،يسمح بتحديد الموقع الدقيق والتحكم في الحركةيمكن لمتحكم المحرك أيضًا توفير ميزات متقدمة مثل ردود الفعل عن الموقف ، وملفات تعريف الحركة ، وخوارزميات التحكم المخصصة ، مما يعزز تنوع وظائف وحدة VCM.
مبدأ العمل:
تتكون وحدة محرك لفائف الصوت من مغناطيس دائم ولفافة من الأسلاك. عندما يمر تيار كهربائي عبر لفافة ، فإنه يولد مجالا مغناطيسيا.هذا المجال المغناطيسي يتفاعل مع المغناطيس الدائم، مما يخلق قوة تحرك الملف والحمولة المرفقة. عن طريق التحكم في اتجاه الحركة وحجمها ، يمكن التحكم بدقة في حركة وموقف المنصة المنزلقة.
وحدات محركات الملفات الصوتية هي حلول فعالة ودقيقة للتحكم في الحركة الخطية للمنصات المنزلقة. مع دقة عالية، استجابة سريعة، تشغيل سلس وحجم صغير،يجدون تطبيقات في مختلف الصناعاتويحسن مراقبو المحركات لوحدات VCM أدائهم من خلال توفير تحكم دقيق وخصائص متقدمة.من المرجح أن تلعب وحدات محركات الملفات الصوتية دورًا مهمًا في تحسين أنظمة التحكم في الحركة.
المعلمات التقنية:
| معايير المنتج | |||||||||||
| المعلمات الأداء | الوحدات | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OOA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-oA |
VCAR0087- 0062-OOA |
فيكارو 140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| أقصى قوة دفع | ن | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| مستمرة الدفع |
ن | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| السكتة الفعالة | ملم | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| ذروة التيار | أ | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| الجهد القصوى | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| ثابتة الدفع | لا | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| دقة الترميز | أمم | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | 01/05/1 |
| دقة التكرار | أمم | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| التوالي | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| مسطحة | أمم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
|
نموذج المنتج |
قوة الذروة (ن) |
قوة مستمرة 25°C ((شمال) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/S) |
وزن الملف (ز) |
ستاتوردعداد المياه (ملم) |
أدخل طول الملف (ملم) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
التطبيقات:
وحدة محرك الملفات الصوتية هي منصة خطية ذات دقة عالية، مسار قصير، وزن خفيف و ضوضاء منخفضة. مثالية لتطبيقات عالية الدقة، قصيرة المدى، ضوضاء منخفضة. بسبب حجمه الصغير،انها مناسبة بشكل خاص للمساحة الضيقةمحرك الملف الصوتي يتكون من الملف، المغناطيس ومغناطيس القيادة. القاعدة هي الدقة المعالجة من الألومنيوم الطيران،والذي له استقرار جيد ويمكنه القيام بالتذبذب عالية السرعة والحركة المتبادلة. الملفات متصلة بدارة التحكم، وعندما يتم تطبيق التيار، فإنه يولد مجالا مغناطيسياتسبب المغناطيس في التحرك ودفع الهيكل. دقة تحديد موقعه يصل إلى 0.1um-0.5um والتسارع يصل إلى 20G. منصة خطية وحدة المحرك لفائف الصوت هي مناسبة بشكل خاص لتطبيقات حلقة مغلقة الخدمة مع السكتات الدماغية القصيرة.منصة محرك لفائف الصوت تمكن من التحكم في موقف التصنيع والسرعة والتسارع والقوة. محركات لفائف الصوت لديها مزايا الدقة العالية والسكتة الدماغية القصيرة والوزن الخفيف والضوضاء المنخفضة,مما يجعلها مثالية للتطبيقات عالية الدقة والمسافات القصيرة والضوضاء المنخفضة.
خدماتنا
يمكن تخصيص المؤشرات التقنية والمواصفات
خدمة ما بعد البيع مرضية
معلومات الشركة
التعبئة والشحن
الشهادات
الأسئلة الشائعة
المحرك:
1السفر: السفر الفعلي، يستخدم لحساب إجمالي السفرمنالقوة القيمة.
2اتجاه الحركة: التثبيت الأفقي أو الرأسي 90 درجة.
3قوة الحمل:جعلى الفور في الاتجاه المعاكس منقوةعلىالمحرك، مثل الينابيع، الخ
4وزن الحمل: الجزء الكلي للجودة من الحركة، بما في ذلك شريط التمرير للجودة
5نوع الحركة: 1.حركة من نقطة إلى نقطة;2.المبادلة المتبادلة للقاعدة (على سبيل المثال المسح).
6منحنى السرعة: 1.منحنى سرعة ترابيزويدي;2.منحنى السرعة الثلاثي؛ 3.منحنى سرعة الجيب.
