عالية التردد الضوضاء عالية السرعة الدوارة الصوتية للفول المحرك للقطع بالليزر
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | VARS0022-032-00A |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | $149 |
| تفاصيل التغليف | تغليف حسب الطلب إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Actuation Type | Voice Coil | Peak torque | 22 Nm |
|---|---|---|---|
| Max Voltage | 15.5V | Product Model | VARS0022-032-00A |
| Construction | Permanent Magnet | Motion Type | Rotary |
| Material | Aluminum Alloy | Commutation | Brush |
| Maximum travel(mm) | 32 | Speed(RPM) | High Speed |
| إبراز | محرك لفائف الصوت الدوار للقطع بالليزر,محرك لفائف الصوت الدوارة عالية السرعة,High Speed Rotary Voice Coil Motor |
||
منتوج وصف
وصف المنتج:
محرك لفائف الصوت Rotary Actuators يتم تحسينه وتحويله على أساس محرك لفائف الصوت المستطيل لتشكيل هيكل بزاوية معينة ،والذي يجعل المحرك قادر على تحقيق حركة التذبذب بزاوية محدودة.
يتكون أساسا من لفائف منحنية، مغناطيسات دائمة، عمود دوار وهيكل دعم. على غرار محركات لفائف الصوت العادية، يتم تعريض لفائف الطاقة إلى قوة في المجال المغناطيسي،ولكن بسبب خصوصية بنيتها، والقوة المولدة تسبب المحرك للتذبذب حول العمود الدوار بدلا من التحرك في خط مستقيم.
عادة ما يكون لها نطاق زاوية التأرجح معينة، عموما في عشرات درجات إلى أكثر من مئة درجة بين، على سبيل المثال،بعض زاوية التأرجح محرك الكواليس الصوتية زاوية التأرجح القصوى تصل إلى 90 درجة أو 120 درجة.
تستخدم عادة في تكنولوجيا الليزر في جهاز تحديد المواقع المرآة، وفرامل الصمامات النوعية المتحركة، وأنظمة تحديد المواقع النوعية المتحركة ومراقبي الطيران، وما إلى ذلك، في صناعة أشباه الموصلات، والأتمتة،صناعة الطيران والفضاء لديها مجموعة واسعة من التطبيقات.
الخصائص:
الوزن الخفيف لفول المحرك، وقت استجابة قصير وتردد عال.
زاوية التأرجح 1-120 درجة
عزم الدوران 1-50N.m
معايير المنتج:
| نموذج المنتج | عزم دوران ذروة (N-m) |
عزم دوران مستمر عند 25 درجة مئوية ((N-m) |
السكتة الدماغية الكلية درجات (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف ((g) | الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

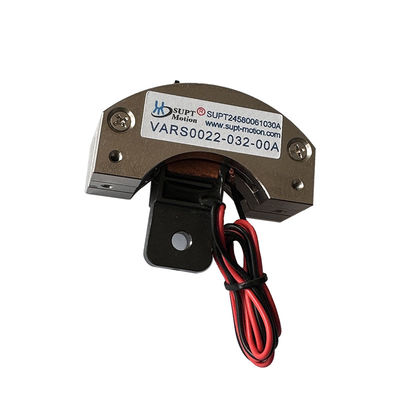

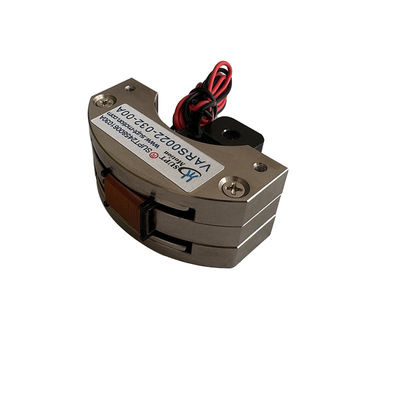

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

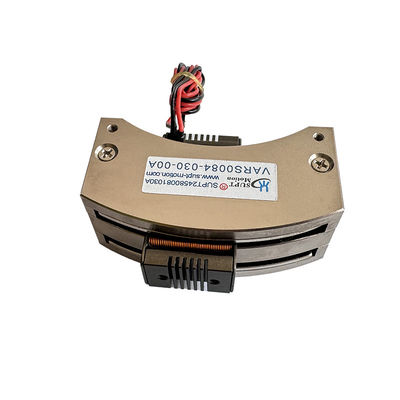

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | 240 سنتاً | 78 |
تطبيقات المنتج:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. |
|
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية نظام الحقن |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
|
8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج. |
تطبيق المحرك الدوار في معدات قطع الليزر: في معدات قطع الليزر،يتم استخدام محرك الملف الصوتي للتحكم في التركيز الديناميكي على المحور Z لرأس القطع بالليزر لضمان أن نقطة تركيز الليزر تكون دائمًا مركزة بدقة على سطح المادة التي سيتم قطعهاعلى سبيل المثال عند معالجة قطع الدقة والصفائح المعدنية ذات الأنماط المعقدةقدرة تحديد المواقع عالية الدقة والاستجابة السريعة لمحرك لفائف الصوت يمكن أن تضمن دقة وجودة القطع.
