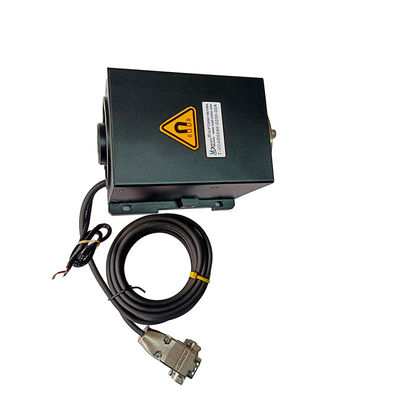

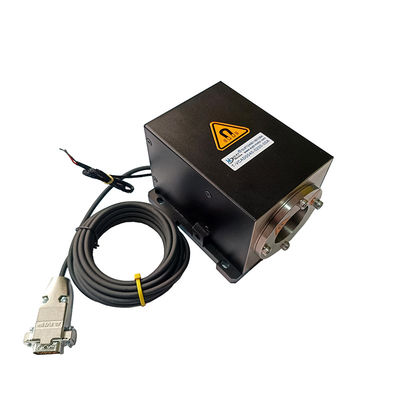

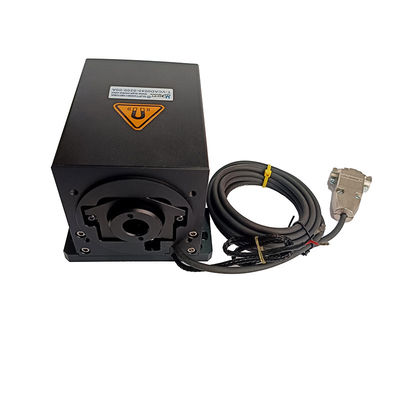

وحدة محرك ملف صوتي دقيق عالي الدقة لضبط العدسة الديناميكي العالي
تفاصيل المنتج
| ضمان | 3 أشهر-1 سنة | بناء | المغناطيس الدائم |
|---|---|---|---|
| يكتب | مايكرو موتور | ميزة الحماية | مغلق تماما |
| رقم الموديل | VCAR0105-0164-00A | تخفيف | فرشاة |
| قوة الذروة (ن) | 105 | السفر الأقصى (مم) | 16.4 |
| دوار الوزن (ز) | 150 | الجزء الثابت ديا (مم) | 60.4 |
| القوة المستمرة(نيوتن) | 35.4 | ||
| إبراز | وحدة محرك ميكرو صوتية مخصصة,وحدة محرك مكعب صوتي دقيقة,Precision Micro Voice Coil Motor Module |
||
منتوج وصف
وصف المنتج:
بفضل دقة عالية، استجابة سريعة، واستقرار عالية، وانخفاض استهلاك الطاقة، وحدات محرك لفائف الصوت تمكن أنظمة العدسات الحديثة لتحقيق التركيز التلقائي الدقيق والمرن،ومراقبة الفتحة.
تستخدم وحدات محركات الملفات الصوتية على نطاق واسع في التركيز التلقائي ، ومراقبة الفتحة ، وأنظمة التكبير ، وغيرها من عمليات ضبط العدسة عالية الديناميكية ، وخاصة في التطبيقات التي تتطلب سرعة وكفاءة ،وتعديلات دقيقة.
أثناء التركيز التلقائي ، تقوم وحدات محرك لفائف الصوت بتعديل طول البؤرة للعدسة لضمان أن الصورة التي يتم التقاطها بواسطة جهاز استشعار الصورة تظل حادة باستمرار.هذه العملية تحدث عادة أثناء تسجيل الفيديو المباشر أو التصوير الفوتوغرافي، مما يتيح للعدسة الاستجابة بسرعة لمتطلبات التركيز المتغيرة باستمرار.
يمكن لوحدات محرك الملف الصوتي التحكم بدقة في موقع العدسة، وتحقيق تعديلات تركيز دقيقة للغاية وأوقات استجابة سريعة للغاية، وبالتالي التكيف مع مختلف تغييرات التركيز التلقائي.
الخصائص:
تستخدم وحدات محركات الملفات الصوتية لتطبيقات خدمة الحلقة المغلقة قصيرة المسافة مع محركات خفيفة الوزن ووقت استجابة سريع (ميلي ثانية ، وتسارع تصل إلى 20G).
تحكم بسيط وموثوق به، لا يوجد جهاز تحويل، خال من الصيانة، حياة طويلة.
تحكم دقيق في الموقع والسرعة والسرعة والدفع
مع مكشف مناسب وممر توجيه ، يمكن أن تصل دقة الموقع إلى 0.1-5 um. وفقًا لمتطلبات الحركة والدفع المختلفة ، يمكن تكوين محركات ومراقبات مناسبة.
معايير المنتج:
| نموذج المنتج | قوة الذروة (ن) |
قوة مستمرة عند 25 درجة مئوية ((ش) |
السكتة الدماغية الكلية (ملم) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف (ز) |
قطر الستاتور (ملم) | الطول (ملم) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00 | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
التطبيقات:
تشكل سلسلة VCAR من وحدات المحركات الملفوفة الصوتية الأسطوانية ما يقرب من 80٪ من السوق ، فهي تنتج قوى عالية مع تسارعات عالية. مع قوى الذروة تتراوح من 0.7 ن إلى 3000 ن.,أطوال ضرباتها أقل من 50 ملم. التطبيقات لمجموعة VCAR من المحركات تشمل محركات الصمامات ، محور Z الاختيار والمكان ،مضخات قياس الدقة الصغيرة ذات الاضطرابات الإيجابية وكذلك الاهتزازات وأنظمة خفض الاهتزاز النشطة.
التطبيقات الرئيسية لوحدات محركات الملفات الصوتية هي:
1صناعة أشباه الموصلات: قطع، حفر، أنظمة النقل، لحام، الروبوتات.
2- تشغيل الصمامات الميدانية: صمامات قياس النوع، أنظمة اختبار الضغط، صمامات هوائية للتطبيقات الكيميائية والصيدلانية.
أنظمة الحقن
3صناعة التصنيع الدقيق: الحفر الدقيق، الطباشير الدقيقة.
4أنظمة الاهتزاز: طاولات الاهتزاز، منصات الاهتزاز.
5المجال الطبي: أنظمة الحقن الدقيقة، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: أنظمة تحكم الطيران، أنظمة ردود فعل الطيار.
7المجال التجاري: مضخات التبريد المحوسبة، أنظمة التركيز التلقائي للكاميرات الصغيرة.
8صناعة الأتمتة: معدات الليزر، معدات الاختبار، آلات النسيج.
