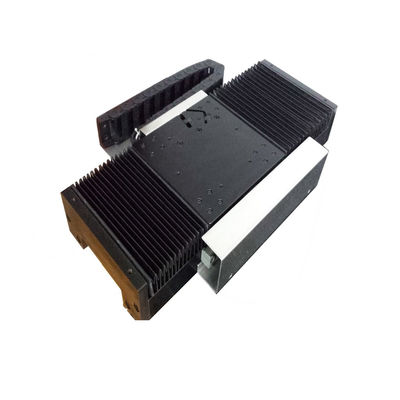

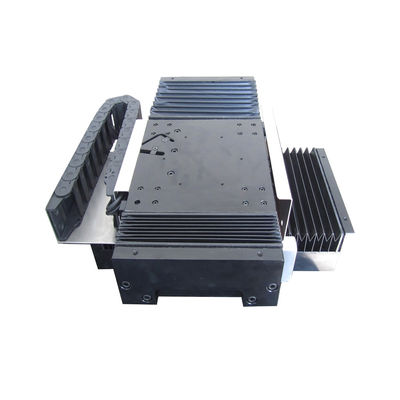

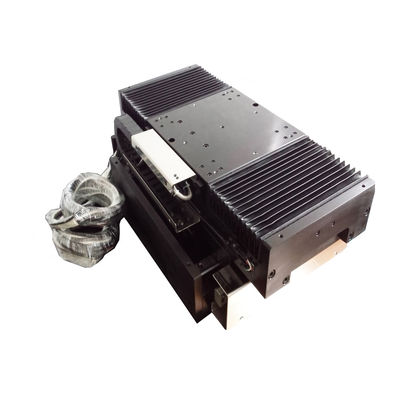

وحدات محرك خطية ذات محور واحد عالية السرعة عالية الاستجابة للرؤية الآلية
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | CE, ISO9001 |
| رقم الموديل | سلسلة MLCA |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | $225 |
| تفاصيل التغليف | تغليف حسب الطلب إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الضمان | 3 أشهر - 1 سنة | النموذجية | تصميم وحدات |
|---|---|---|---|
| النوع | نظام المحرك المعياري | اسم العلامة التجارية | SUPT-MOTION |
| رقم الموديل | MLCA-0040-135-00 | قوة الذروة (ن) | 120 |
| الذروة الحالية (أمبير) | 4.2 | المحرك الخطي (MS) | 0.3 |
| تيار مستمر (أمبير) | 1.4 | دوار الوزن | 0.42 كجم |
| القوة المستمرة(نيوتن) | 40 | السرعة | السرعه العاليه |
| إبراز | وحدات محرك خطية ذات محور واحد,وحدات محرك خطية عالية الاستجابة,وحدات المحرك الخطي للرؤية الآلية,Highly Responsive Linear Motor Modules,Machine Vision Linear Motor Modules |
||
منتوج وصف
وصف المنتج:
اعتمادا على المحرك الخطي SUPT، مجهزة مع مكيف بصري عالية الدقة، ومكيف مغناطيسي ومدرب دقة عالية، وتوفير العملاء مع حلول الوحدة الخطية المثالية.سرعة عالية، سرعة التشغيل، حركة سلسة، استقرار جيد، دقة عالية، حياة خدمة طويلة، خالية من الصيانة.+3um السرعة القصوى: 2m/s، الحد الأقصى للتسارع: 2g تكوين المنظم المناسب والمرشد، دقة الموقع تصل إلى 0.1-5um.
مع استجابة ديناميكية عالية، دقة عالية، قابلية تكرار عالية، صفر خطأ نقل ميكانيكي وهيكل مستقر حراري،أصبحت وحدة المحرك الخطي ذات المحور الواحد تكنولوجيا محرك الأساسية لنظام الرؤية الآلية، والتي يمكن أن تدرك تحديد المواقع تحت الميكرون والكشف المتزامن عالية السرعة.
يمكن استخدام وحدة محرك خطي ذات محور واحد في مسح الكاميرا وتحديد موقعها لتحريك الكاميرا بدقة بحيث تقوم بمسح أو تصوير الجسم الخاضع للاختبار ،وبالتالي تحسين كفاءة التفتيش.
في خطوط الإنتاج الآلية ، تستخدم وحدات المحرك الخطي ذات المحور الواحد لنقل قطع العمل التي سيتم فحصها ، مما يتيح تحديد المواقع الدقيقة وضمان التصويب والفحص الدقيق.
في أنظمة التفتيش البصري ، يستخدم لتشغيل العدسات البصرية أو أجهزة الاستشعار بالليزر للتعديل الدقيق ، مما يضمن أن نظام التفتيش يمكن أن يقيس المنطقة المستهدفة بدقة عالية.
في أنظمة الروبوتات، تستخدم الوحدات الخطية بالتزامن مع أنظمة الرؤية لأداء تصحيح الانحراف التلقائي، وتوجيه المتلاعبين للقبض على الأشياء بدقة، وتحسين الأتمتة.
الخصائص:
ويتم تجهيز وحدة المحرك الخطي مع مكشف بصري عالي الدقة، ومكشف مغناطيسي وممر توجيه عالي الدقة.
سرعة عالية، تشغيل التسارع العالي، حركة سلسة، واستقرار جيد ودقة عالية.
تكوين المنشط المناسب والمرشد ، دقة الموقع تصل إلى 0.1-5um.
دقة الموقع:±2mm ، قابلية التكرار:±0.5mm ، مستقيمة:±3mm.
يمكن معالجة هيكل المنصة وتخصيصها وفقًا لمتطلبات العملاء التقنية المختلفة.
معايير المنتج:
| وحدات | .... | LC | 80 | -100 | أ | 1 | 30 | ||||
| اللوحة لديها محرك حديدي | أقصى قوة دفع | السكتة الدماغية: ملم | ج: الرصد | 01:0.1م | طول خط المحرك: | ||||||
| LU: محرك بدون قلب من نوع U | ب: ميكجيد | 05:0.5 أم | 30: 3m | ||||||||
| 10: لوم | |||||||||||
| وحدات | .... | LC | 80 | -100 | أ | 1 | 30 | ||||
| اللوحة لديها محرك حديدي | أقصى قوة دفع | السكتة الدماغية: ملم | ج: الرصد | 01:0.1م | طول خط المحرك: | ||||||
| LU: محرك بدون قلب من نوع U | ب: ميكجيد | 05:0.5 أم | 30: 3m | ||||||||
| 10: لوم | |||||||||||
| معايير أداء المحرك الخطي | |||||||
| سلسلة (أ) (MLCA)) (ديناميك) (MLFA)) (ستاتور) | |||||||
| النموذج/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| القوة القصوى ((Fp) | ن | 60 | 120 | 240 | |||
| ذروة التيار ((lp) | آمبرات | 4.8 | 4.2 | 4.2 | |||
| قوة مستمرة ((Fc) | ن | 20 | 40 | 80 | |||
| التيار المستمر ((lc) | آمبرات | 1.6 | 1.4 | 1.4 | |||
| ثوابت المحرك ((تحويل المحرك DC/3p)) ((Ka)) | ن.و. | 5.65 | 7.9 | 11.2 | |||
| الدفع الثابت ((L-L)) ((Kf)) | N/Amps | 15.3 | 30.4 | 60.3 | |||
| ثابت المجال الكهرومغناطيسي الخلفي ((L-L)) ((Kb)) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| الثابت الكهربائي ((Te) | ms | 0.3 | 0.3 | 0.3 | |||
| المقاومة ((L-L)) ((R)) | @ 25°CΩ | 4.8 | 9.4 | 19.2 | |||
| الحركه ((L-L)) ((l)) | اه | 1.51 | 3 | 6 | |||
| معامل نقل الحرارة ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| الحرارة القصوى للفول ((Tmax) | °C | 120 | 120 | 120 | |||
| قطب المغناطيس ((2T) | ملم | 30 | 30 | 30 | |||
| وزن المحرك | كيلوغرام | 0.24 | 0.42 | 0.82 | |||
تطبيق المنتج
التطبيقات الرئيسية للمحركات الخطية ذات المحور الواحد:
1معدات تصنيع أشباه الموصلات، بما في ذلك تصنيع رقائق ومعدات تعبئة الرقائق.
2صناعة شاشة عرض مسطحة (FPD) ، معدات اختبار الدقة / تصنيع القرص الصلب / تصنيع الموصلات / تصنيع لوحات الطباعة ، إلخ.
3علوم الحياة، المعدات الطبية، معدات فحص الرؤية الآلية، وأحداث معدات مختلفة.
4المكونات الإلكترونية وضع SMT، معدات اختبار PCB، قطع الليزر، اللحام واختبار.
5-أجهزة المعدات اللوجستية
