محرك للفول الصوتي الدواري بدقة عالية 90 درجة لأنظمة المسح
| مكان المنشأ | الصين، سوتشو |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | سلسلة VARS |
| الحد الأدنى لكمية | 2 قطع |
| الأسعار | $149 |
| تفاصيل التغليف | تغليف حسب الطلب إلخ. |
| وقت التسليم | 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض |
| شروط الدفع | T/T |
| القدرة على العرض | يتم التفاوض |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
منتوج وصف
وصف المنتج:
محرك لفائف الصوت الدوار هو نوع من أجهزة القيادة التي تستخدم مبدأ الحث الكهرومغناطيسي لتحويل الطاقة الكهربائية مباشرة إلى تحريك خطي أو زاوي ،الذي يستخدم على نطاق واسع في مختلف مجالات التحكم في الموقع عالية الدقة.
في أنظمة المسح، والتي تشمل أجهزة المسح بالليزر، التصوير البصري، مسح الباركود، المجهر المسح، وما إلى ذلك؛ عادة ما تستخدم محركات الملفات الصوتية الدوارة لدفع العدسات العاكسة أو المنظار،بحيث يتم مسح شعاع الليزر بسرعة ودقة وفقا لمسار محدد.
على سبيل المثال ، في قارئات LIDAR والشفرات الشريطية ، يدفع محرك لفائف الصوت الدوارة العدسة إلى التذبذب بزاوية صغيرة بسرعة عالية لتحقيق المسح في اتجاه X-Y.
في معدات التصوير الطبية مثل التصوير بالقطع المقطعي بالتماسك البصري، يمكن استخدام محركات لفائف الصوت الدوارة لنقل المكونات البصرية بسرعة للتصوير متعدد الطبقات والزوايا.
في المجهر المسح ، يتم استخدام محركات لفائف الصوت الدوارة للتحكم في موقع رأس المسبار أو مرحلة العينة ،تحقيق اكتساب الصورة أو الإشارة السريع وتحسين سرعة التصوير والقرار.
في معدات الطباعة والمسح، يستخدم VCM لنقل رأس المسح أو ضبط تركيز العدسة لتحقيق مسح دقيق عالي السرعة للصور أو المستندات.
الخصائص:
لفائف الصوت الدوارة الفائفف الفرعية ذات المحرك خفيفة الوزن، وقتاً قصيراً للرد، وتردد عال، وتحديد موقع دقيق.
زاوية التأرجح: 1-100 درجة
عزم الدوران: 1-50N.m
يستخدم على نطاق واسع في المسح الضوئي، وتحديد الموقع، والتركيز، الخ، ومجال التحكم الدقيق من المرآة السريعة.
تصميم وحدات، يمكن تخصيصها.
محرك دوار:
1ضربة: ضربة فعالة، تستخدم لحساب القوة القيمة الكلية للضربة.
2اتجاه الحركة:التركيب الأفقي أو الرأسي من 90 درجة.
3نوع الحركة: حركة من نقطة إلى نقطة، التفاعل المنتظم (على سبيل المثال المسح).
4ملف السرعة: ملف السرعة التريبيزويدي؛ ملف السرعة الثلاثي؛ ملف السرعة السينوسويدي.
معايير المنتج:
| نموذج المنتج | عزم دوران ذروة (N-m) |
عزم دوران مستمر عند 25 درجة مئوية ((N-m) |
السكتة الدماغية الكلية (درجة) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف ((g) | الطول (ملم) |
العرض (ملم) |
الطول (ملم) |

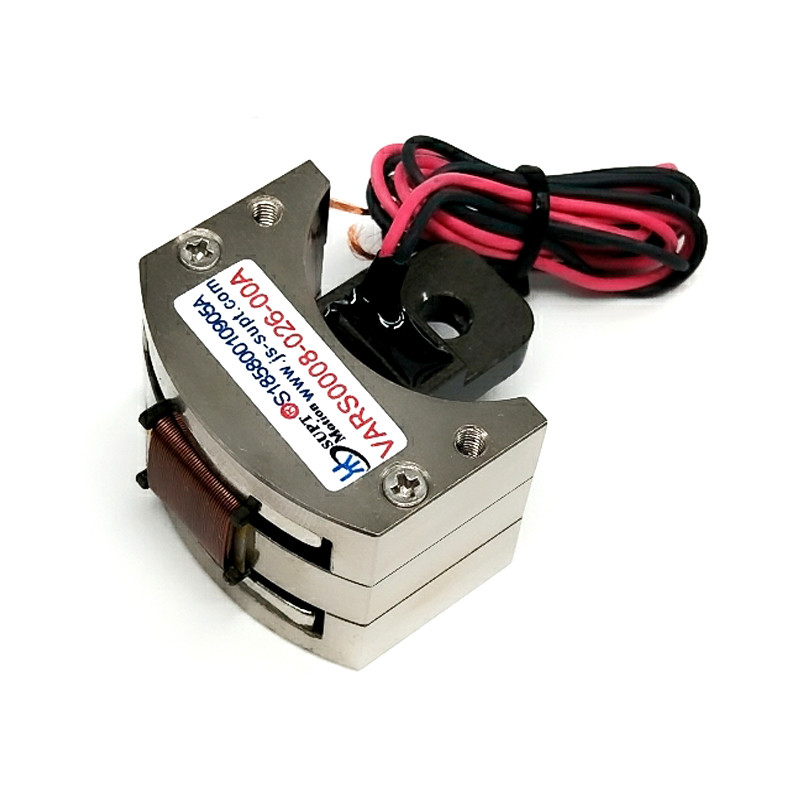

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

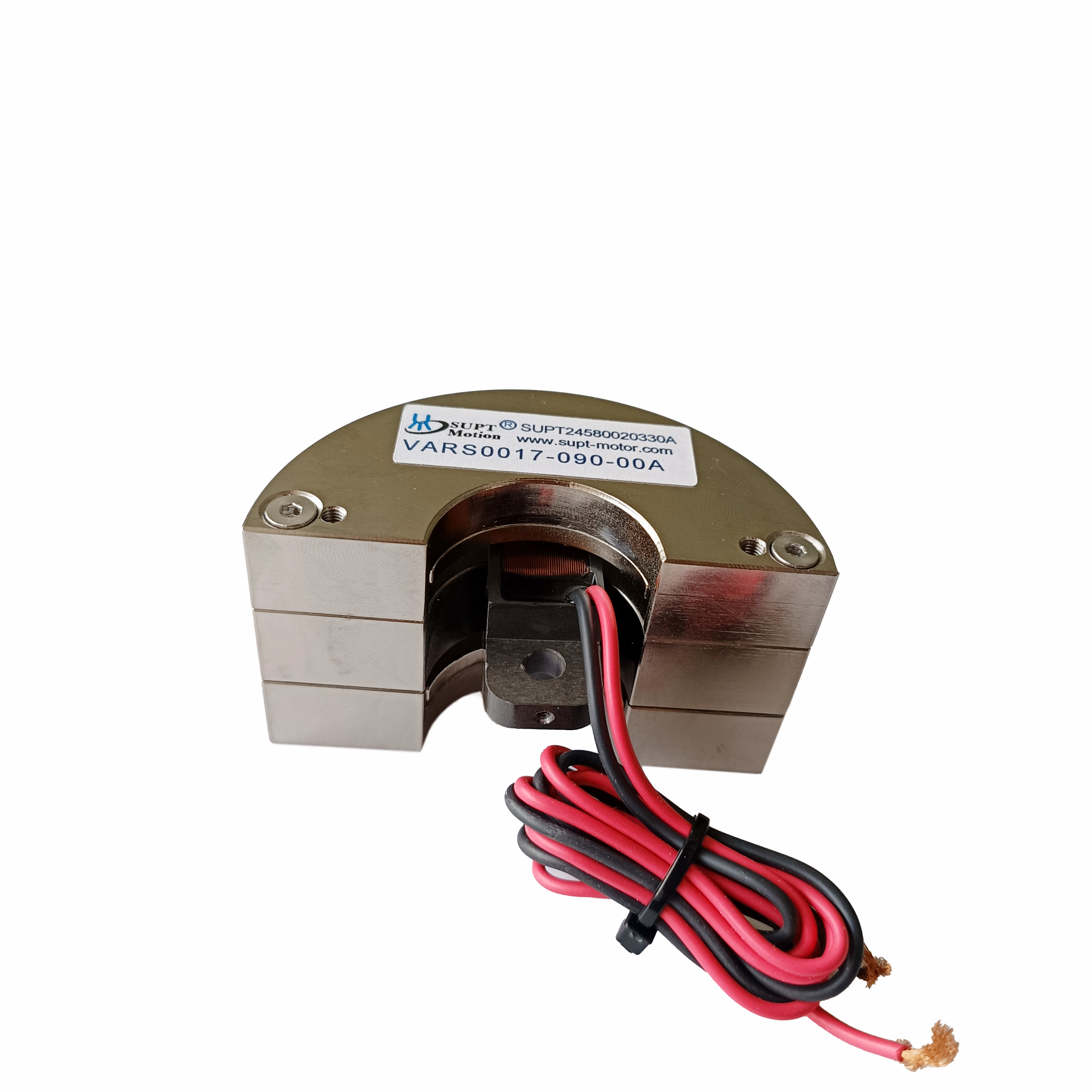

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 جنيه6 | 169 جنيه6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | 240 | 78 |
التطبيقات:
التطبيقات الرئيسية لمحركات الملفات الصوتية الدوارة:
1صناعة أشباه الموصلات: الأسلاك والقطع والحفر وأنظمة النقل واللحام والروبوتات.
2الصناعة الميكرو ميكانيكية: أنظمة التغذية، الحفر الميكرو، الطباشير الدقيقة.
3تكنولوجيا الطيران: أنظمة تحكم الطيران، أنظمة ردود الفعل للطيارين.
4القطاع التجاري: مضخات التبريد المحوسبة، أنظمة التركيز الآلي للكاميرات المصغرة.
5صناعة الأتمتة: معدات الليزر، أجهزة التوزيع، معدات الاختبار، آلات النسيج.
