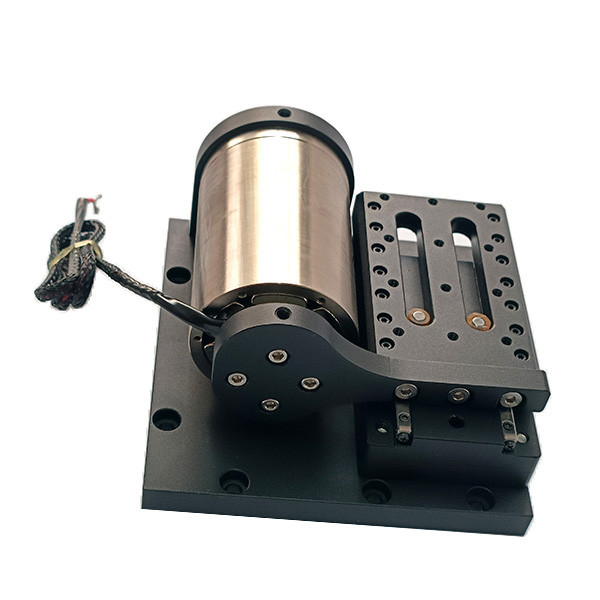

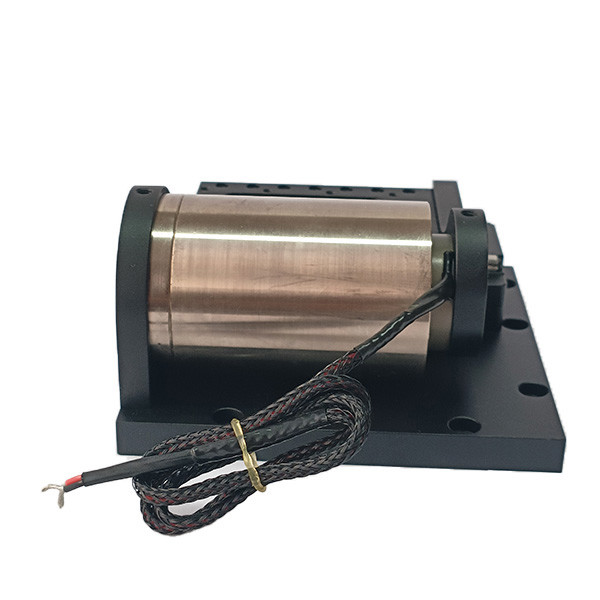

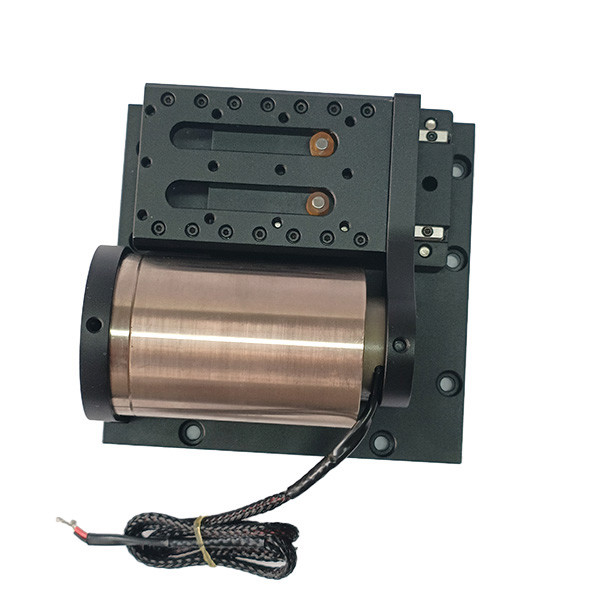

وحدة محرك لفائف الصوت عالية التسارع لتطبيقات المعدات البصرية

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
اسم العلامة التجارية SUPT MOTION
إصدار الشهادات ISO9001,CCC.CE
رقم الموديل VCAR1351-0310-00A
الحد الأدنى لكمية ≥1
الأسعار $155
Packaging Details Carton Packaging etc
وقت التسليم 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض
Payment Terms T/T
Supply Ability Interview

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القوة المستمرة(نيوتن) 376.8 السفر الأقصى (مم) 31
بروتوكول الاتصال مودبوس، بروفيبوس، بروفينيت تصنيف التيار 19.9 أ
السرعة (دورة في الدقيقة) سرعة عالية الجهد االكهربى 73.5 فولت
النموذجية تصميم وحدات قوة الذروة (ن) 1351
إبراز

محرك لفائف الصوت عالية التسارع,محرك لفائف الصوت للمعدات البصرية,وحدة محركات المعدات البصرية

,

voice coil motor for optical equipment

,

optical equipment motor module
اترك رسالة
منتوج وصف

وصف المنتج:

تم تصميم وحدات المحركات ذات الملفات الصوتية ذات المحور الواحد لتطبيقات الخدمة المغلقة قصيرة السكتة.يحتوي على أجزاء متحركة خفيفة الوزن والاستجابة السريعة (مستوى ملي ثانية مع تسارع يصل إلى 20G)، تستخدم هذه الوحدات قواعد الألومنيوم ذات الجودة الجوية المعدنية بدقة لتحقيق استقرار استثنائي ، مما يتيح حركة التذبذب المتناوب عالية السرعة. التحكم بسيط وموثوق به ،لا تتطلب أجهزة تحويل، مع التشغيل الخالي من الصيانة وطول العمر. أنها تمكن التحكم الدقيق في الموقف والسرعة والتسارع والدفع.

وحدات المحرك الملفوفة الصوتية هي مكونات أساسية في المعدات البصرية ، وتقدم تحديد المواقع بدقة عالية والاستجابة السريعة والتحكم المستقر في الضوء.فهي مناسبة لمختلف التطبيقات البصرية وتلعب دورًا رئيسيًا في تحسين جودة التصوير وكفاءة التشغيل.

في الكاميرات ومعدات الفيديو ، فإنها تدعم وحدات التركيز التلقائي (AF) وتثبيت الصورة البصرية (OIS).وحدات محرك لفائف الصوت تمكن من تحريك العدسة السريع على مستوى الميكرومتر للتركيز الدقيق الفوري مع تعويض في الوقت الحقيقي لتغيير العدسة الناجم عن هز اليدهذا يعزز بشكل كبير وضوح الصورة، وخاصة في التصوير عن بعد الهاتف الذكي وتسجيل الفيديو DSLR المهنية.

في معدات معالجة الليزر ، فإنها تدفع غالفانومترات الليزر أو عدسات التركيز. تتيح وحدات محركات الملفات الصوتية ضبط نقاط التركيز الليزر عالية التردد مع تسارع يصل إلى 50m / s2 ،ضمان مسارات الليزر مطابقة بدقة لمسارات المعالجة.

في المجهر والمنظّرات، وأجهزة العرض، فإنها تمكن من تحديد الموقع السريع وتبديل العدسة الهدفية.محركات الملف الصوتي تدفع عدسة التعديلات الدقيقة لتصحيح تحويل الصورةفي وحدات ضوء خلفي شاشة LCD الراقية ، فإنها تتحكم في فتحة صمام الضوء لتحقيق تعديل سطوع محلي دقيق ، مما يعزز تباين الشاشة.





الخصائص:

  • اسم المنتج: وحدات المحرك
  • بروتوكول الاتصال: Modbus، Profibus، Profinet
  • السرعة ((RPM): السرعة العالية
  • الكفاءة: IE 1
  • التيار القياسي: 19.9 A
  • النوع: نظام محرك وحدات


المعلمات التقنية:

نموذج المنتج قوة الذروة
(ن)		 قوة مستمرة
عند 25 درجة مئوية ((ش)		 السكتة الدماغية الكلية
(ملم)		 الجهد القصوى
(V)		 ثابت المجال الكهرومغناطيسي الخلفي
(V/m/s)		 وزن الملف
(ز)		 قطر الستاتور (ملم) الطول
(ملم)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
وحدة محرك لفائف الصوت عالية التسارع لتطبيقات المعدات البصرية 0

التطبيقات:

تستهدف وحدات محركات الملفات الصوتية من شركة "SUPT MPTION" الكمال في الجودة. وتجد وحدات المحركات هذه تطبيقات واسعة النطاق، مع الأسواق الأساسية التي تستهدف الصحة، وشرائح الموصلات، والفضاء، والأتمتة،وقطاعات المعدات البصرية.



التطبيق الرئيسي لمحرك لفائف الصوت:
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات.

2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية

نظام الحقن
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة.
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز.
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار.
7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز
8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج.

وحدة محرك لفائف الصوت عالية التسارع لتطبيقات المعدات البصرية 1وحدة محرك لفائف الصوت عالية التسارع لتطبيقات المعدات البصرية 2
