وحدة محرك الملف الصوتي عالي السرعة للمجهر للتركيز والمسح

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
اسم العلامة التجارية SUPT MOTION
إصدار الشهادات ISO9001,CCC.CE
رقم الموديل VCAR0013-0249-00A
Minimum Order Quantity ≥2
الأسعار $121
Packaging Details Carton Packaging etc
وقت التسليم 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض
Payment Terms T/T
Supply Ability Interview

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
السرعة (دورة في الدقيقة) سرعة عالية بناء المغناطيس الدائم
بروتوكول الاتصال مودبوس، بروفيبوس، بروفينيت نطاق الطاقة 26W
الاستخدام قارب، طائرة بدون طيار، طباعة ثلاثية الأبعاد، مجهر، روبوت رقم الدفعة بعد-YQDJ0021
قوة الذروة (ن) 13 يكتب مايكرو موتور
إبراز

محرك لفائف الصوت عالية السرعة,وحدة محرك تركيز المجهر,وحدة محرك الملف الصوتي للمسح

,

microscope focusing motor module

,

scanning voice coil motor module
اترك رسالة
منتوج وصف

وصف المنتج:

وحدات المحرك الملفوفة بالصوت هي مكونات رئيسية في تطبيقات مختلفة عبر العديد من الصناعات. هذا المنتج لديه قوة ذروة 13N. وحدة المحرك لديها مجموعة واسعة من التطبيقات،بما في ذلك القوارب (BOAT)، اختبار PCB ، المركبات الجوية بدون طيار (UAV) ، الطباعة ثلاثية الأبعاد ، المجهر ، وأنظمة الروبوتات.

تستخدم وحدات المحركات الملفوفة الصوتية من SUPT MOTION في المقام الأول في المجهر للعمليات الحرجة التي تتطلب تحديد المواقع الخطية عالية السرعة والدقة العالية ، مثل التركيز التلقائي والمسح الضوئي.

أثناء التصوير ثلاثي الأبعاد أو التصوير طويل الأجل للخلايا الحية بالمجهر الملتف، يمكن أن يسبب تحرك العينة والتأثيرات الحرارية تحركًا محوريًا، مما يتطلب تعويضًا ديناميكيًا في الوقت الحقيقي.محركات الملفات الصوتية لديها سرعات استجابة سريعة، دقة تحديد المواقع العالية (التي تصل إلى مستويات ما دون الميكرون أو حتى نانومتر) ، لا توجد اصطدامات ميكانيكية ، وتحرك سلس ،مما يجعلهم محركات مثالية لدفع الأهداف أو مراحل الدقة للتركيز.

في تقنيات التصوير السريع ، من الضروري إجراء مسح سريع في اتجاه المحور Z مع الحصول على صور X-Y ذات إطار واحد ، مما يسمح للنظام بإكمال مهامه بسلاسة.



الخصائص:

  • اسم المنتج: وحدات المحرك،وحدة محرك لفائف الصوت
  • وزن المحرك ((كغ): 5.6
  • القوة القصوى ((N): 13
  • نطاق الطاقة: 26 واط
  • البناء: مغناطيس دائم
  • استخدام: قارب، طائرة بدون طيار، طباعة ثلاثية الأبعاد، المجهر، الروبوت


المعلمات التقنية:

نموذج المنتج قوة الذروة
(ن)		 قوة مستمرة
عند 25 درجة مئوية ((ش)		 السكتة الدماغية الكلية
(ملم)		 الجهد القصوى
(V)		 ثابت المجال الكهرومغناطيسي الخلفي
(V/m/s)		 وزن الملف
(ز)		 قطر الستاتور (ملم) الطول
(ملم)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

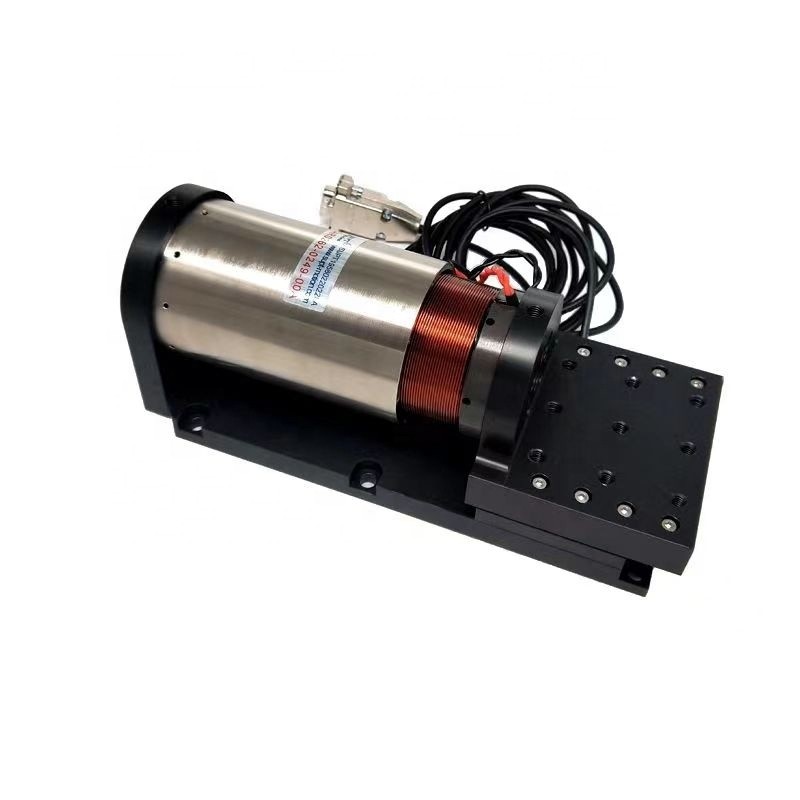

وحدة محرك الملف الصوتي عالي السرعة للمجهر للتركيز والمسح 0

التطبيقات:

التطبيق الرئيسي لمحرك لفائف الصوت:
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات.

2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية

نظام الحقن
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة.
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز.
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار.
7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز

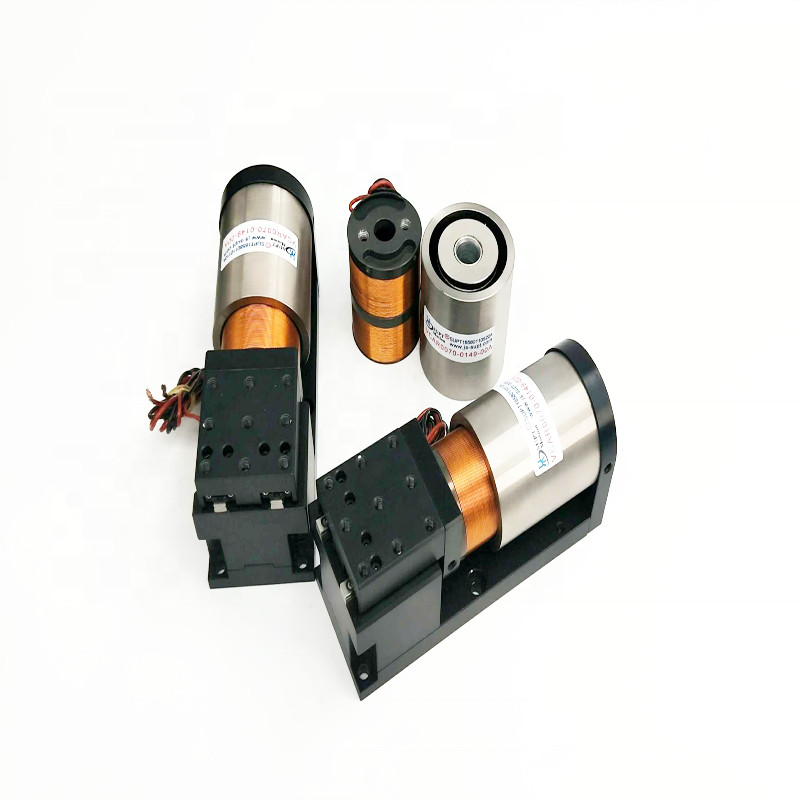

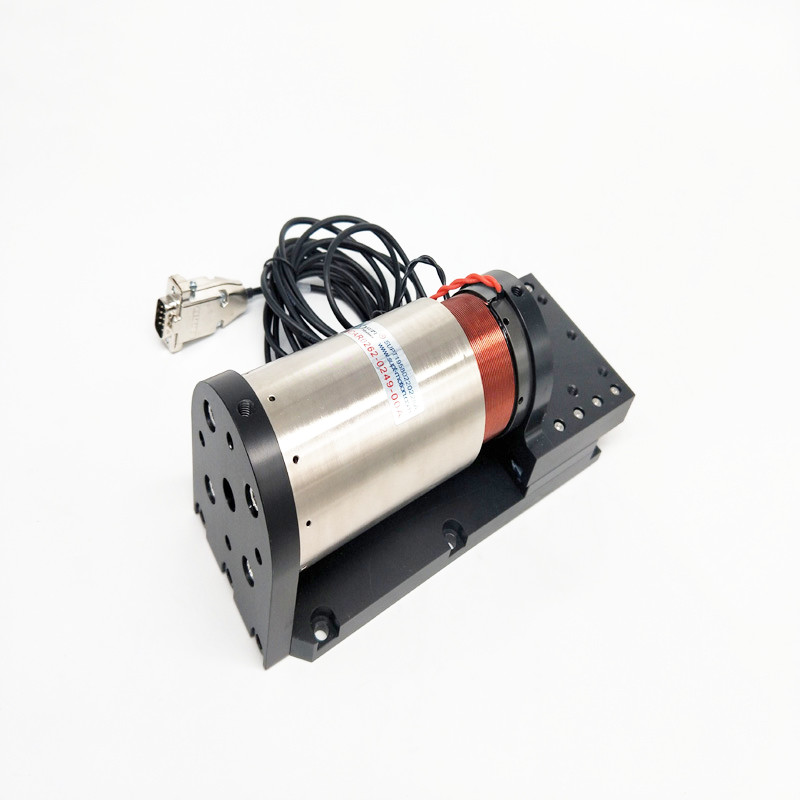

8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج.وحدة محرك الملف الصوتي عالي السرعة للمجهر للتركيز والمسح 1وحدة محرك الملف الصوتي عالي السرعة للمجهر للتركيز والمسح 2
