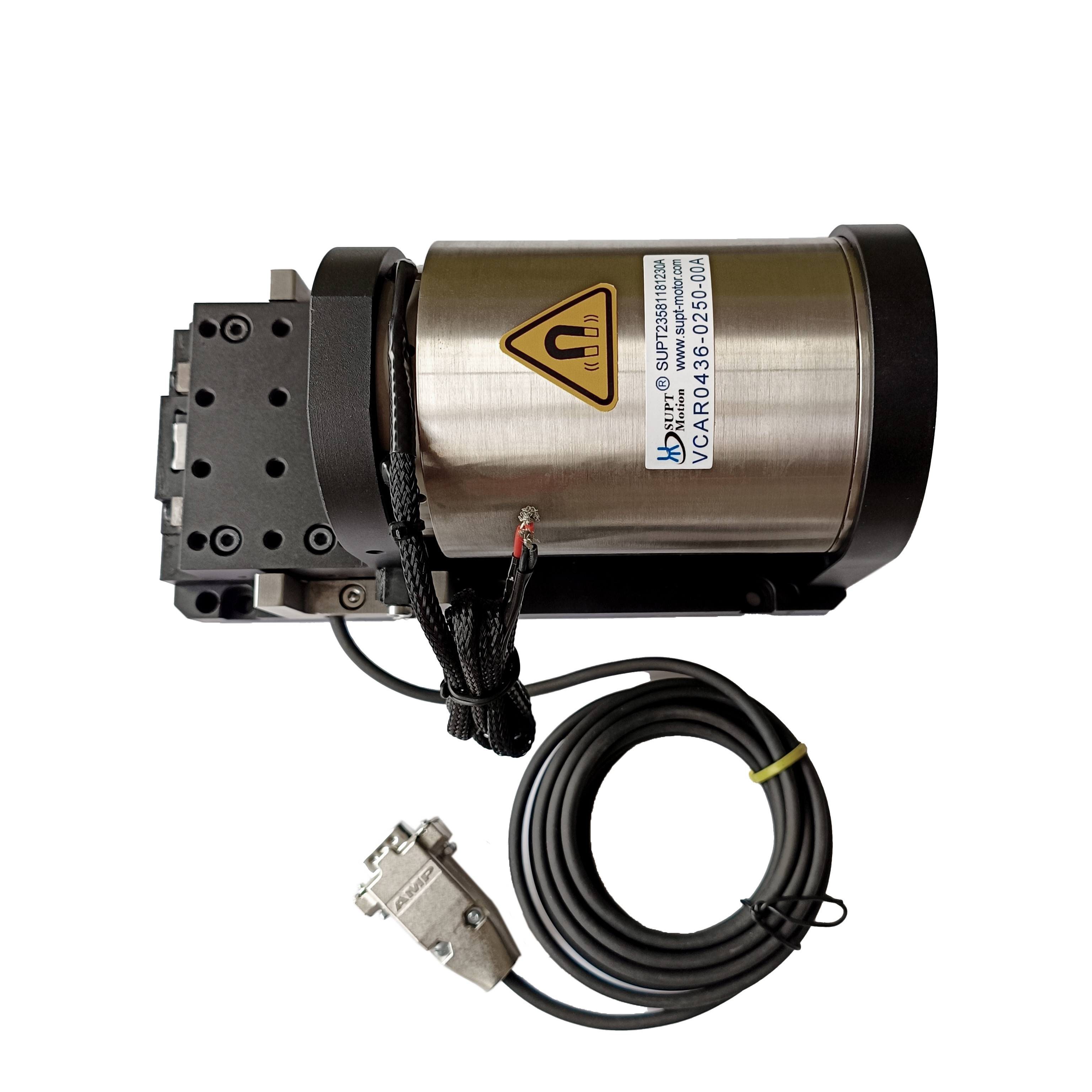

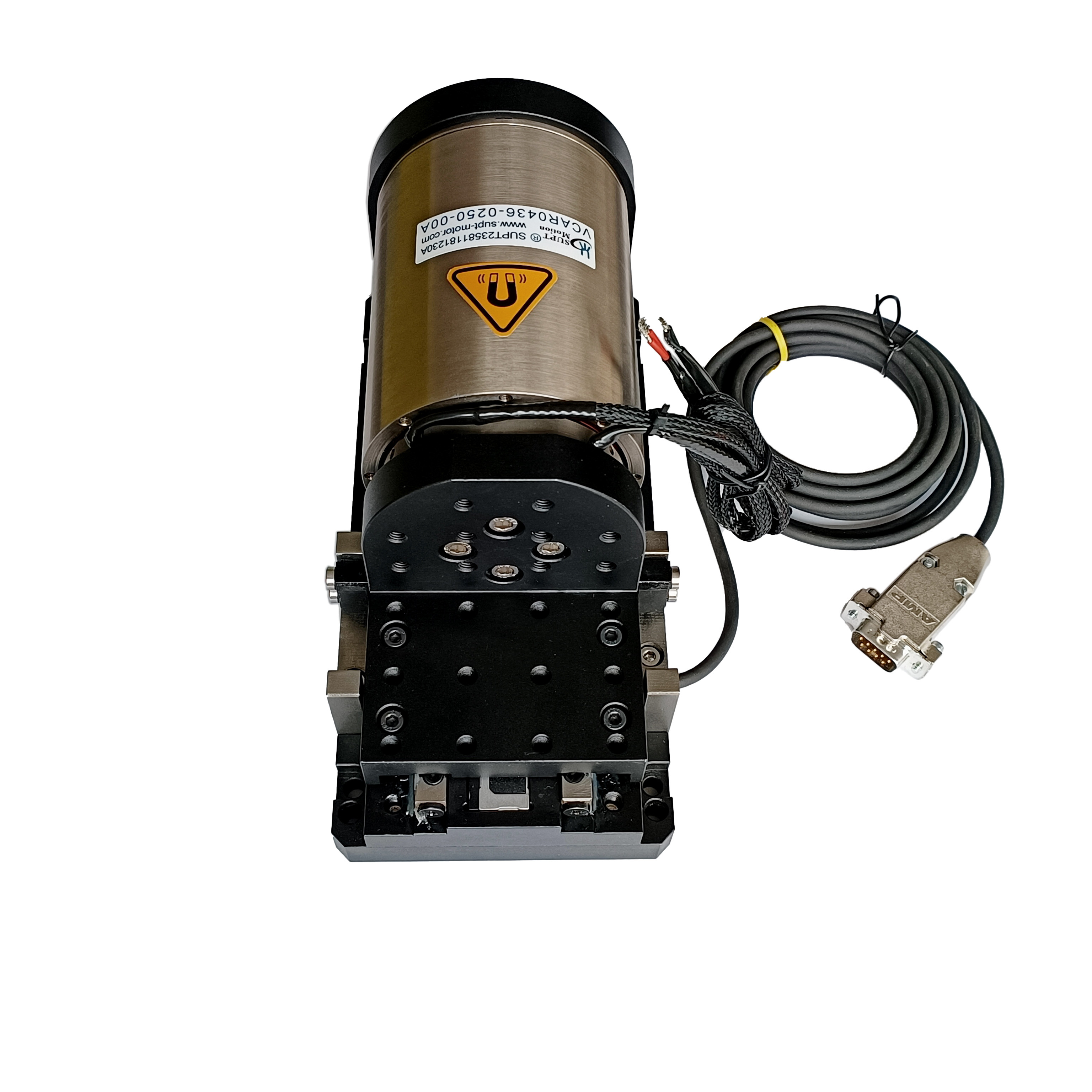

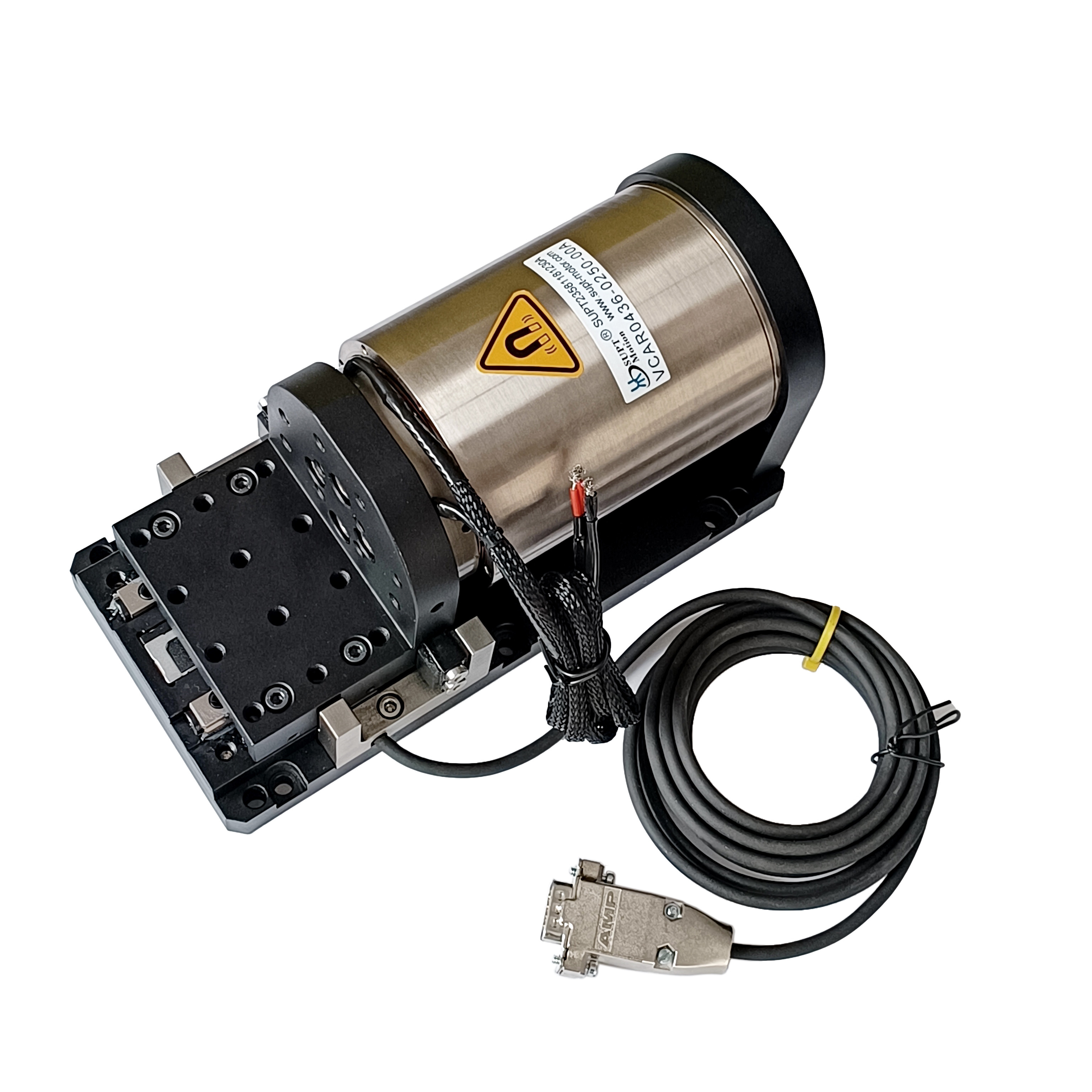

وحدة محرك لفائف الصوت عالية السرعة لصناعة التصنيع الإلكترونية

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
اسم العلامة التجارية SUPT MOTION
إصدار الشهادات ISO9001,CCC.CE
رقم الموديل VCAR0087-0563-00A
الحد الأدنى لكمية ≥1
الأسعار $163
Packaging Details Carton Packaging etc
وقت التسليم 1-5 قطع ، 5 أيام. > 20 قطعة ، للتفاوض
Payment Terms T/T
Supply Ability Interview

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
يكتب نظام المحرك المعياري تصنيف التيار 10.7 أ
النموذجية تصميم وحدات الجهد االكهربى 63.4 فولت
بروتوكول الاتصال مودبوس، بروفيبوس، بروفينيت الاستخدام القارب، الطائرات بدون طيار، الطباعة ثلاثية الأبعاد، المجهر، الروبوت، التصنيع الإلكتروني
كفاءة آي إي 1 بناء المغناطيس الدائم
السرعة (دورة في الدقيقة) سرعة عالية
إبراز

محرك لفائف الصوت عالية السرعة,وحدة محرك لفائف الصوت,وحدة محركات تصنيع الإلكترونيات

,

voice coil motor module

,

electronics manufacturing motor module
اترك رسالة
منتوج وصف

وصف المنتج:

تستخدم وحدات المحركات الملفوفة الصوتية في تطبيقات سيرفو الحلقة المغلقة مع ضربات قصيرة. لديها كتلة حركة خفيفة وسرعة استجابة سريعة (مستوى الميللي ثانية ، مع تسارع يصل إلى 20G).القاعدة مصنوعة بدقة من الألومنيوم الطيران، مما يضمن استقرارًا جيدًا ويمكّن حركة متناوبة تذبذبية عالية السرعة. فهي سهلة وموثوقة في التحكم ، ولا تتطلب جهازًا للتراجع ، وخالية من الصيانة ، وطويلة الأمد.يمكنهم القيام بموقف دقيقمع تكوين المشفرات والدلائل المناسبة ، يمكن أن يصل دقة الموقع إلى 0.1-5um.يمكن اختيار السائقين والتحكمات المناسبة على أساس متطلبات الحركة والدفع المختلفةيمكن تصنيع هيكل المنصة وتخصيصه.
إن تنوع وحدات محركات الملفات الصوتية يجعلها مناسبة للغاية للاستخدام في صناعات متعددة مثل تصنيع الإلكترونيات والسيارات والمجالات الطبية.

في صناعة التصنيع الإلكترونية ، يمكن أن تلبي وحدات محرك الكوب الصوتية احتياجات تجميع المكونات الدقيقة ، والفحص عالي الدقة ، والإنتاج عالي السرعة.كما أنها مفتاح لتحقيق تصنيع دقيق للأجهزة الإلكترونية، مثل حزم الرقائق، وأجهزة الاستشعار، ولوحات PCB.

في تجميع أجهزة الاستشعار الدقيقة والموصلات والمكونات الأخرى ، تعمل وحدات محركات الملفات الصوتية على تشغيل آليات الضغط لتوفير قوة دفع ثابتة وقابلة للسيطرة (دقة قوة دفع ± 2 ٪) ،إكمال العمليات مثل إزالة العقود والتكسيلهذا يمنع الأضرار التي لحقت بالمكونات الناجمة عن تقلبات الدفع من المحركات التقليدية.مما يجعلها مناسبة لإنتاج أجهزة إلكترونية مصغرة مثل الهواتف المحمولة والأجهزة القابلة للارتداء.



الخصائص:

  • اسم المنتج: وحدات المحركات،وحدة محركات القيادة المباشرة،منصة وحدات محركات الكوب الصوتية
  • السرعة ((RPM): السرعة العالية
  • الجهد: 63.4 فولت
  • القوة القصوى ((N): 87
  • رقم الطراز: VCAR0087-0563-00A
  • البناء: مغناطيس دائم


المعلمات التقنية:

نموذج المنتج قوة الذروة
(ن)		 قوة مستمرة
عند 25 درجة مئوية ((ش)		 السكتة الدماغية الكلية
(ملم)		 الجهد القصوى
(V)		 ثابت المجال الكهرومغناطيسي الخلفي
(V/m/s)		 وزن الملف
(ز)		 قطر الستاتور (ملم) الطول
(ملم)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
وحدة محرك لفائف الصوت عالية السرعة لصناعة التصنيع الإلكترونية 0

التطبيقات:

تتمركز التطبيقات الأساسية لوحدات محركات الملفات الصوتية حول متطلبات التحكم في الحركة لتحقيق دقة عالية واستجابة عالية وسكتة قصيرة ،تغطي العديد من الصناعات عالية الدقة مثل الرعاية الطبية، التصنيع الإلكتروني، الطباعة ثلاثية الأبعاد، والنور.

التطبيق الرئيسي لمحرك لفائف الصوت:
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات.

2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية

نظام الحقن
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة.
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز.
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار.
7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز
8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج.



وحدة محرك لفائف الصوت عالية السرعة لصناعة التصنيع الإلكترونية 1وحدة محرك لفائف الصوت عالية السرعة لصناعة التصنيع الإلكترونية 2
