محركات ملف صوتي دوارة دقيقة للغاية للتطبيقات البصرية
تفاصيل المنتج
| وزن | 225.5 جرام | طول | 115mm |
|---|---|---|---|
| الجهد االكهربى | 52.4 فولت | نموذج المنتج | VARS0706-014-00A |
| ميزة حماية | مغلق تماما | ثابت EMF الخلفي (LL) (كيلو بايت) | 1.03 |
| الطول * الارتفاع (مم) | 115 * 54.5 | السفر الأقصى (مم) | 14 درجة |
| يكتب | مايكرو موتور | ||
| إبراز | محرك لفائف الصوت الدوارة عالية الدقة,محرك ميكرو صوتي ضوئي,محرك صوتي دوارية لفائف البصرية,micro voice coil motor optical,rotary voice coil motor optical |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
منتوج وصف
وصف المنتج:
محرك الملف الصوتي الدوار SUPT هو شكل متخصص من محرك الدفع المباشر الذي يحول الطاقة الكهربائية إلى عزم دوران، مما يتيح الحركة الدورانية على زاوية محدودة.
تُعتمد محركات الملف الصوتي الدوارة على نطاق واسع في التكنولوجيا البصرية والليزرية نظرًا لدقتها العالية، واستجابتها السريعة، وحجمها الصغير، وخطيتها الممتازة بين عزم الدوران الناتج والتيار.
تتطلب الأنظمة البصرية دقة واستجابة فائقتين لإجراء تعديلات ميكروية زاوية. تلبي خصائص التحكم الخطي والقصور الذاتي المنخفض لمحركات الملف الصوتي الدوارة هذه المتطلبات. في أجهزة استشعار الليزر، والاتصالات الليزرية، ومعدات معالجة الليزر، فإنها تدفع المرايا والمناشير لإجراء دوران زاوية دقيقة، مما يتيح مسح شعاع الليزر بسرعة، والتركيز، أو معايرة التوجيه. يضمن هذا دقة تحديد موضع الشعاع على مستوى الميكرومتر أو حتى النانومتر.
في معدات التصوير عالية الدقة مثل الكاميرات الصناعية والتلسكوبات الفلكية، تقوم محركات RCM بضبط زاوية المحور البصري للعدسات وزوايا تبديل المرشح. إنها تعوض عن الانحرافات البصرية الناتجة عن الاهتزازات أو التغيرات في درجة الحرارة، مما يضمن وضوح التصوير.
ضمن الأجهزة التحليلية، تقوم محركات RCM بتشغيل الزاوية الدورانية للشبكات أو أحادي اللون لتحديد أطوال موجات معينة من الضوء بدقة، مما يتيح اكتشافًا عالي الدقة لتركيب المواد.
تمثل محركات الملف الصوتي الدوارة من SUPT خيارًا ممتازًا.
الميزات:
- اسم المنتج: محرك الملف الصوتي الدوار، محرك الدفع المباشر الدوار VCM، محرك الملف الصوتي المتأرجح، محرك الملف الصوتي القوسي
- الوزن: 65 جرامًا
- رقم الموديل: VARS0706-014-00A
- الاسم: محرك الملف الصوتي الدوار
- الشوط: 14 درجة
المعايير الفنية:
| المعايير | التفاصيل |
|---|---|
| النوع | محرك الملف الصوتي الدوار (محرك دوار VCM، مشغل ملف صوتي دوار) |
| الضمان | سنة واحدة |
| الشوط | 14 درجة |
| أقصى عزم دوران | 7.1 نيوتن متر |
| الضوضاء | منخفضة |
| الطول | 115 ملم |
| السرعة | عالية |
| الوزن | 225.5 جرامًا |
| الجهد الكهربي | 52.4 فولت |
| موديل المنتج | أقصى عزم دوران (نيوتن متر) |
عزم الدوران المستمر عند 25 درجة مئوية (نيوتن متر) |
إجمالي الشوط درجات (درجة) |
الحد الأقصى للجهد الكهربي (فولت) |
ثابت القوة الدافعة الكهربائية الخلفية (فولت/متر/ثانية) |
وزن الملف (جم) | الطول (ملم) |
العرض (ملم) |
الارتفاع (ملم) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

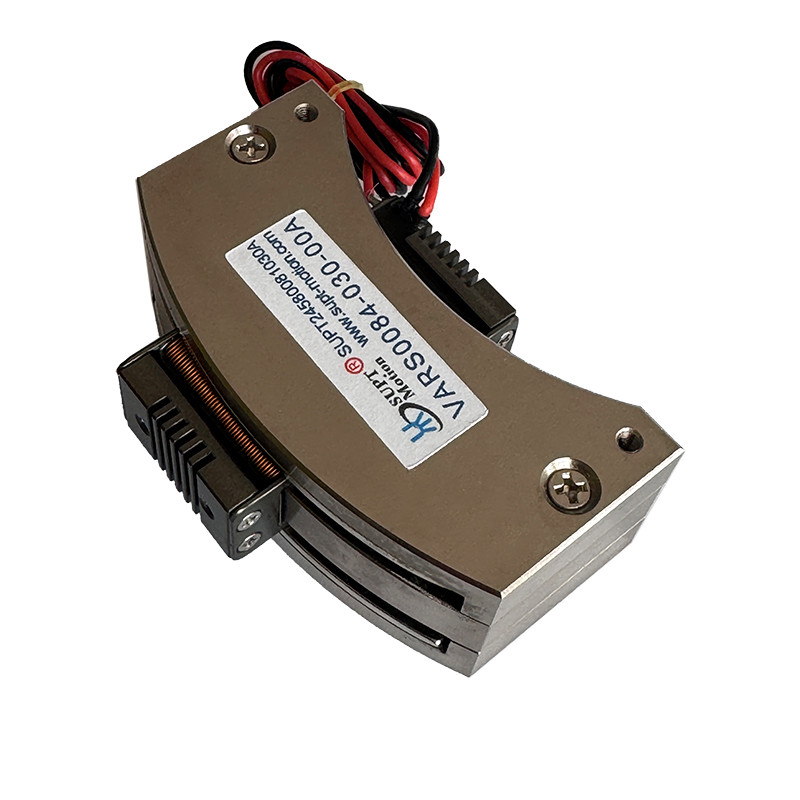

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

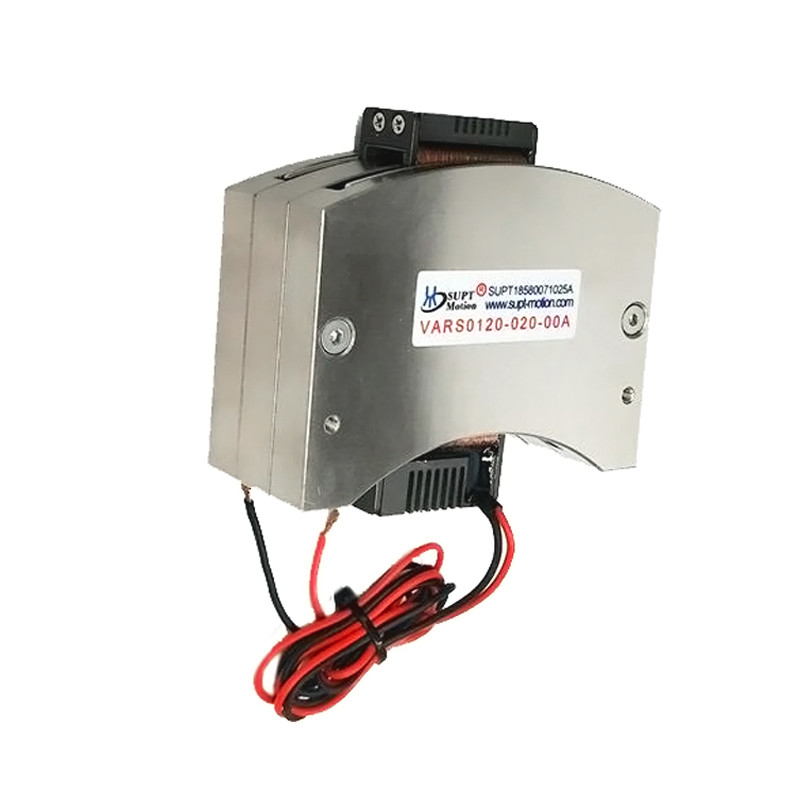

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
التطبيقات:
تطبيقات محددة لمحركات الملف الصوتي الدوارة من SUPT MOTION في المجال البصري:
1. في مسح الليزر وتحديد موضع الشعاع: بالنسبة لأنظمة LiDAR ومعدات معالجة الليزر، تدفع محركات الملف الصوتي الدوارة مقياسين للغالانومتر ثنائي الأبعاد لتحقيق تحكم زاوية سريع ودقيق، مما يتيح مسح شعاع الليزر السريع وتحديد المواقع بدقة. من خلال التحكم في دوران مقياس الغالانومتر عبر درجتي حرية (المحور X والمحور Y)، يمكن توجيه شعاع الليزر بدقة إلى المواقع المستهدفة، مما يضمن دقة تحديد موضع الشعاع على مستوى الميكرون أو حتى أعلى.
2. في الكاميرات المتطورة والتلسكوبات الفلكية وغيرها من معدات التصوير، تُستخدم محركات RCM لضبط زاوية المحور البصري للعدسات وتبديل زوايا المرشح.
3. في المرايا البصرية الماسحة: تتيح الآليات التي تعمل بمحركات RCM الإمالة الميكانيكية متعددة الزوايا. توفر مستشعرات ردود الفعل المدمجة عالية الدقة للموضع، جنبًا إلى جنب مع محولات تناظرية إلى رقمية متعددة المواضع، دقة عالية لتلبية متطلبات المسح السريع وتحديد المواقع عالية الدقة في الفحص البصري والمجالات ذات الصلة.
4. في مقاييس الطيف الضوئي: تدفع محركات الملف الصوتي الدوارة دوران الشبكات أو أحادي اللون لتحديد أطوال موجات معينة بدقة، مما يتيح اكتشافًا عالي الدقة لتركيب المواد. من خلال التحكم بدقة في زاوية دوران الشبكة، يتم تغيير زاوية حيود الضوء، مما يسمح لأطوال موجات مختلفة بالتركيز بدقة على الكاشف.
التلسكوبات الفلكية: في التلسكوبات الفلكية، تتيح محركات الملف الصوتي الدوارة التحكم السريع في انحراف المرآة. يعوض هذا عن عوامل مثل الاضطرابات الجوية التي تؤثر على جودة المراقبة، وبالتالي يعزز دقة المراقبة للتلسكوب.
