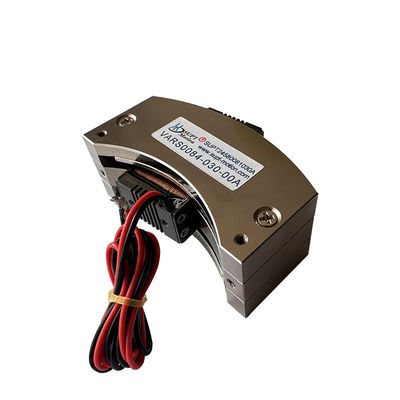

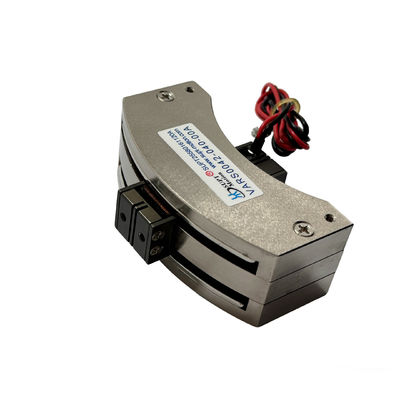

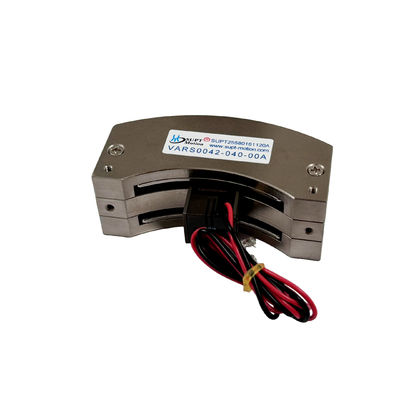

محرك لفائف الصوت الدوارة الصغيرة عالية الدقة للفحص والقياس
تفاصيل المنتج
| ميزة الحماية | مغلق تماما | طلب | المنتج التلقائي |
|---|---|---|---|
| الجهد االكهربى | 3.5 فولت | التوجه الذروة | 0.42 نيوتن متر |
| مقاس | 82*53.6*30.3 مللي متر | سكتة دماغية | 40 درجة |
| مادة | سبائك الألومنيوم | طريقة التشغيل | كوب الصوت |
| ضمان | 3 أشهر - 1 سنة | السرعة المقدرة | 100rpm |
| ثابت EMF الخلفي (LL) (كيلو بايت) | 0.12 | وزن الملف (ز) | 38 |
| إبراز | محرك لفائف الصوت الدوارة عالية الدقة,محرك لفائف الصوت المجهرية لفحص الوافرات,المحرك الدوار مع الضمان,micro voice coil motor for wafer inspection,rotary voice coil motor with warranty |
||
منتوج وصف
وصف المنتج:
في معدات فحص الصفيحات ومعايير المعايير ، فإن محرك لفائف الصوت الدوار هو المكون المحرك الأساسي لتحقيق فحص مسح دقيق.الاستفادة من عرض النطاق الترددي العالي وخصائص القيادة المباشرة عالية الدقة، يمكن أن تدفع مسبار التفتيش أو العدسات البصرية لإجراء دراسات دورانية عالية التردد ، بزاوية صغيرة حول سطح اللوحة.جنبا إلى جنب مع تحسين الخوارزمية من مراقبي الحركة المتخصصة، مما يتيح تحديد العيوب على مستوى نانومتر والقياس الدقيق. تصميم محرك لفائف الصوت الدوارة دون انتقال ميكانيكي يلغي أخطاء رد الفعل ،يمنع تأثير الاهتزاز، ويضمن التقاط عيوب النانو بدقة أثناء فحص عيوب الصفيحة ومسح نمط الدوائر.كما أنها تلبي متطلبات حركة الدوران من ثلاثة درجات من حرية منصات ضبط رقاقة، مما يسمح بتعديلات زاوية دقيقة على طول محاور θx/θy ، مما يوفر دعمًا موثوقًا لتحكم السعة في عمليات تصنيع أشباه الموصلات.
الخصائص:
الوزن الخفيف لفول المحرك، وقت استجابة قصير وتردد مرتفع.
أنواع المنتجات: محركات الملفات الصوتية الدوارة، محركات الملفات الصوتية المتذبذبة، محركات الملفات الصوتية القوسية.
دقة الموقع: ± 0.08 درجة
نطاق عزم الدوران: 0.42 N · m
سرعة الدوران: 100-800 دورة/دقيقة
معايير المنتج:
| نموذج المنتج | عزم دوران ذروة (N-m) |
عزم دوران مستمر عند 25 درجة مئوية ((N-m) |
السكتة الدماغية الكلية (درجة) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف ((g) | الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 جنيه6 | 169 جنيه6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | 240 | 78 |
التطبيق:
| التطبيق الرئيسي لمحرك لفائف الصوت: |
| 1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات. |
|
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائيةنظام الحقن |
| 3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة. |
| 4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز. |
| 5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار. |
| 6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار. |
| 7مجال الاستخدام التجاري: مضخة التبريد الحاسوبية الكاميرا المصغرة نظام التركيز |
| 8صناعة الأتمتة: معدات الليزر,أجهزة التوزيع، معدات الاختبار، آلات النسيج. |
