محرك لفائف الصوت الدوارة الصغيرة عالية الدقة المستخدمة لمواءمة الوافر
تفاصيل المنتج
| وزن | 21.5 جرام | طول | 60 ملم |
|---|---|---|---|
| الجهد االكهربى | 15.5 فولت | نموذج المنتج | VARS0022-032-00A |
| ميزة الحماية | مغلق تماما | ثابت EMF الخلفي (LL) (كيلو بايت) | 0.16 |
| الطول * الارتفاع (مم) | 60*36 | السفر الأقصى (مم) | 32 درجة |
| يكتب | مايكرو موتور | السرعة المقدرة | 100rpm |
| إبراز | محرك لفائف الصوت الدوارة عالية الدقة,محرك ميكرو دوار صوتي,موتر لفائف الصوت,micro rotary voice coil motor,wafer alignment voice coil motor |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| نموذج | سعر | |
|---|---|---|
| VARS0022-0032-00B | 105 دولار | |
| VARS0048-0030-00A | 230 دولار | |
| VARS0706-0014-00A | 115 دولار |
منتوج وصف
وصف المنتج:
كجزء من الطاقة ذات الدفع المباشر عالي الدقة ، يلعب محرك لفائف الصوت الدوارة دورًا رئيسيًا في معايرة زاوية الوافر خلال عملية محاذاة الوافر وتحديد موقعها ،بفضل مزاياها الأساسية من ±0.01° تكرار الدوران، سرعة الاستجابة على مستوى الميللي ثانية، التشغيل الخالي من العجلات، والارتداء المنخفض. في خطوات المعالجة المسبقة مثل الطباعة الحجرية وشبه الموصل والحفر،إن الانحرافات الزاوية للوافل تؤثر بشكل مباشر على دقة العمليات اللاحقةيمكن لمحرك لفائف الصوت الدوار أن يدفع بسرعة مرحلة الوافر لإجراء تعديلات دورانية زاوية دقيقة بناءً على ردود الفعل من نظام تحديد الموقعمع وقت استجابة أقل من 10 ميسيضمن محاذاة الدقيق للوافير مع قناع الطباعة الحجرية ومسار الحفر. وهو يوفر دقة التكرار ضمن ± 0.1 ° ،تلبي تماماً متطلبات تحديد الدقة العالية للوافير الرقيقة للغاية والشكل غير المنتظمبالإضافة إلى ذلك ، يسمح تصميمه الهيكلي المدمج بالاندماج في مساحات الأجهزة المحدودة ويلائم متطلبات التصميم المتكاملة لمنصة ضبط الوافر.
الخصائص:
- اسم المنتج: محرك لفائف الصوت الدوارة، VCM القيادة المباشرة الدوارة، محرك لفائف الصوت التأرجح، محرك لفائف الصوت القوس
- الوزن: 21.5 غرام
- رقم الطراز: VARS0022-032-00A
- الاسم: محرك لفائف الصوت الدوارة
- السباق: 32 درجة
المعلمات التقنية:
| المعلمات | تفاصيل |
|---|---|
| النوع | محرك لفائف الصوت الدوار (VCM الدوار، محرك لفائف الصوت الدوار) |
| الضمان | سنة واحدة |
| السكتة الدماغية | 32 درجة |
| عزم دوران ذروة | 0.22 N-m |
| الضوضاء | منخفضة |
| الطول | 60ملم |
| السرعة | عالية |
| الوزن | 21.5 غرام |
| الجهد | 15.5 فولت |
| نموذج المنتج | عزم دوران ذروة (N-m) |
عزم دوران مستمر عند 25 درجة مئوية ((N-m) |
السكتة الدماغية الكلية درجات (درجة) |
الجهد القصوى (V) |
ثابت المجال الكهرومغناطيسي الخلفي (V/m/s) |
وزن الملف ((g) | الطول (ملم) |
العرض (ملم) |
الطول (ملم) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

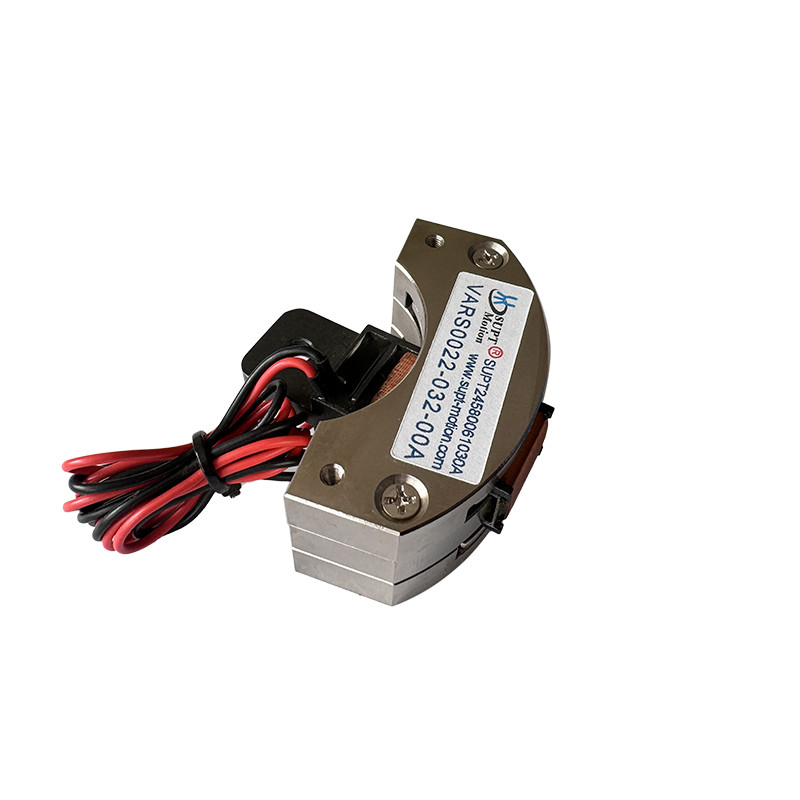

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

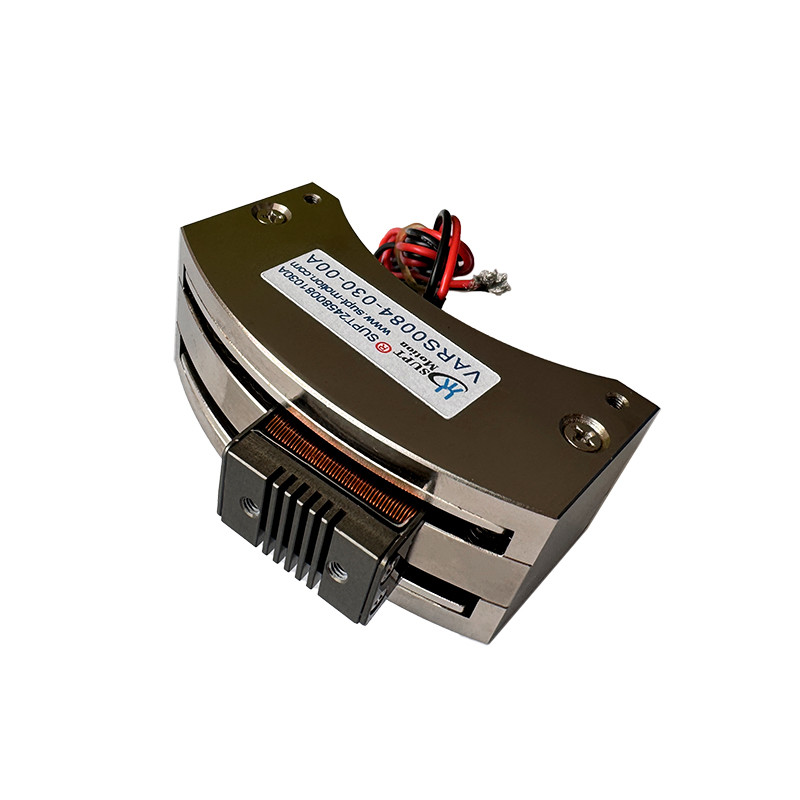

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

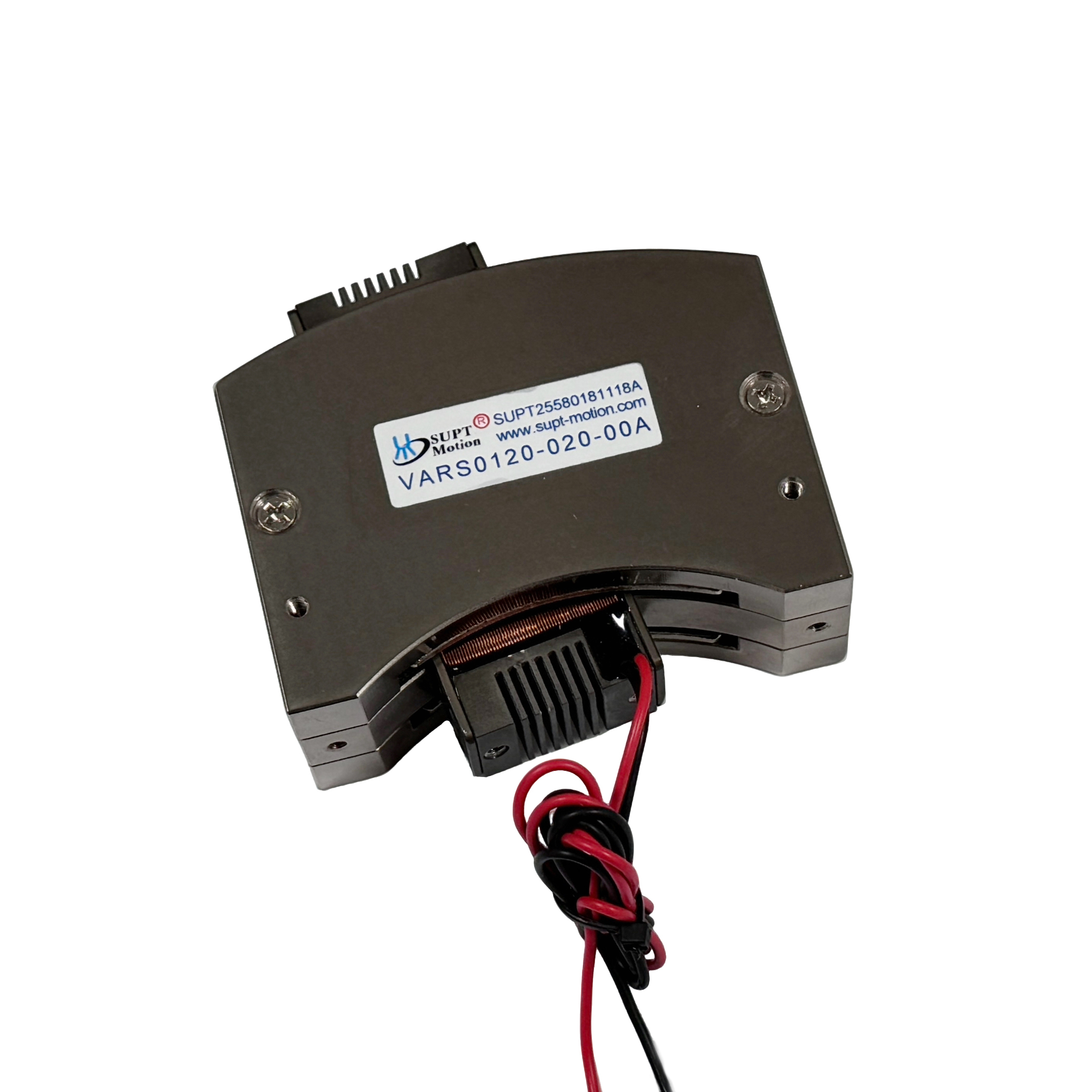

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 جنيه6 | 169 جنيه6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | 240 | 78 |
التطبيقات:
التطبيق الرئيسي لمحرك لفائف الصوت:
1صناعة أشباه الموصلات: الأسلاك، القطع، الحفر، أنظمة النقل، اللحام، الروبوتات.
2- تشغيل الصمامات في الميدان: أنواع صمامات القياس، أنظمة اختبار الضغط، كيمياء الصمامات الهوائية
نظام الحقن
3صناعة الآلات الصغيرة: أنظمة التغذية، الحفر المجهري، الطباشير الدقيقة.
4نظام الاهتزاز: طاولة الهزاز، منصة الاهتزاز.
5المجال الطبي: نظام حقن صغير، معدات التنفس، معدات الاختبار.
6تكنولوجيا الطيران: نظام التحكم في الطيران، نظام ردود الفعل للطيار.
7مجال الاستخدام التجاري: جهاز الكمبيوتر مضخة التبريد نظام تركيز الكاميرا المصغرة التلقائي.
8صناعة الأتمتة: معدات الليزر، الموزع، معدات الاختبار، آلات النسيج.
