VARS0008 الحجم المجهري المحرك الدوار صوت لفائف الاستجابة السريعة صفر رد فعل 26 درجة

لمحة عامة عن المنتج

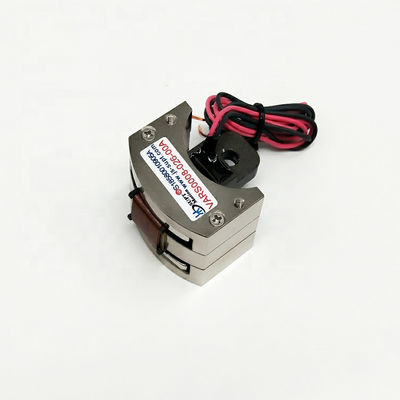

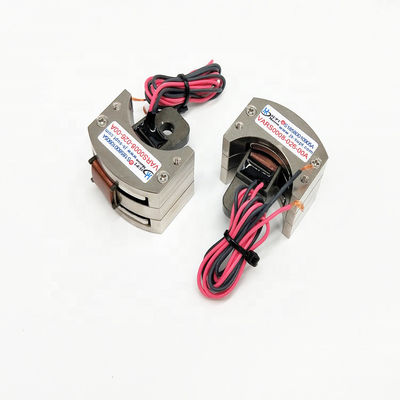

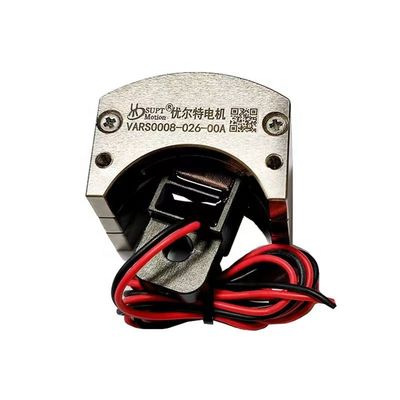

محرك VARS0008-026-00A الدوار لللفم الصوتي هو محرك لفم الصوتي من نوع التأرجح الذي طورته شركة SUPT MOTION للتحديد الدقيق للزاوية المحدودة. عند درجة حرارة 25 درجة مئوية ، يحتوي على مسار إجمالي 26 درجة ،عزم دوران ذروة 0.08 N·m، عزم دوران مستمر 0.05 N·m، وجهد محرك أقصى 6.4 فولت.
وزنها 11.7 غرامًا فقط ، وبأبعاد إجمالية تبلغ 35 × 39.8 × 36.1 مليمتر ، وهو واحد من أكثر أجهزة التشغيل الدوارة دقة في سلسلة VARS.لأن الملف يتحرك مباشرة داخل المجال المغناطيسي، الأحزمة، أو الفرشات هذا المحرك الكابل الصوتي الدوار يستجيب على الفور تقريبا لتشغيل التيار ويعمل دون رد فعل عكسي.
هذا التصميم المصغر مناسب للتطبيقات التي لا يمكن فيها تثبيت محركات الخدمة التقليدية ، مثل الوحدات البصرية ، وتحديد موقع المرآة ، وأنظمة الصمامات الصغيرة.المحرك لديه عمر خدمة مقارنة 10،000 ساعة ولا تتطلب التشحيم أو الصيانة الدورية.

الحل

مكونات الحركة الدوارة التقليدية مثل المحركات المشتركة المتحركة ومحركات الخطوات تعاني من مشكلات مثل رد الفعل، عزم الدوران، الاحتكاك، والرد البطيء.التي تحد من دقة تحديد موقعها وأدائها الديناميكي في التطبيقات عالية الترددو VARS0008-026-00A تعالج هذه المشاكل عن طريق توظيف بنية لفائف الصوت المتذبذبة ذات القيادة المباشرة.
عزم الدوران الخارجي متناسب مع تيار القيادة ، مما يتيح التحكم في القوة الخطية والمتكررة ؛ في الوقت نفسه ،الكتلة المتحركة المنخفضة للغاية تضمن تسارعًا كبيرًا وأوقات استجابة على مستوى الميلي ثانيةمع عدم وجود مكونات نقل ميكانيكية، صفر رد فعل ضد وبدون عزم الدوران هي خصائص متأصلة لهذا التصميم،ويتم تقييد دقة الموقف النهائي فقط بواسطة جهاز الاستجابةالمحرك قادر على التذبذب الثنائي الاتجاهي المتواصل عالي التردد، مما يجعله مناسبًا لمهام الارتجاف والمسح الضوئي والتخفيف النشط.
بيته المدمج يسهل الاندماج في المنتجات المحدودة بالمساحة، في حين أن لفائف الحث المنخفض يسمح لألكترونيات المحرك لتعديل التيار بسرعة، مما يؤدي إلى سلاسة،حركة خالية من الاهتزازوبالتالي، يمكن للمهندسين بناء حلقة تحديد المواقع عالية الدقة، عالية النطاق الديناميكي باستخدام مجرد مكبر تيار بسيط ومستشعر الموقف.بالمقارنة مع تركيبات المحركات والتروس التقليدية، هذا الحل يقلل من تكاليف النظام، يقلل من وقت التطوير، ويحسن من الموثوقية.

المواصفات

التطبيق

وتشمل التطبيقات النموذجية محركات وضع المرآة لتقنيات الليزر، والمسح الضوئي وأنظمة توجيه الشعاع، والصمام الدواري ومحركات التخفيف،طاولات تحديد المواقع الدوارة وأجهزة التحكم في الطيرانيستخدم المحرك على نطاق واسع في صناعات أشباه الموصلات والسيارات والصناعة والفضاء ، وكذلك في الأدوات الطبية وأتمتة المختبرات.حجمها الصغير والاستجابة السريعة تجعله خيارا ممتازا لثبات كاميرا مصغرة، تحديد موقع المفتاح البصري، ضبط رأس الطباعة وأي آلية تتطلب حركة زاوية سريعة وخالية من رد الفعل في غلاف صغير.تشغيل الجهد والأبعاد التثبيت متاحة لمشاريع OEM.

الأسئلة الشائعة

س1: ما هي السباق الإجمالي لهذا المحرك الدوار؟

يوفر VARS0008-026-00A مسارًا إجماليًا 26 درجة. يمكن تخصيص زاوية المسار وفقًا لمتطلبات التطبيق.

السؤال الثاني: لماذا لا يكون لهذا المحرك أي رد فعل ضار؟

يستخدم المحرك هيكل محرك مباشر. يتحرك الملف مباشرة في المجال المغناطيسي دون معدات أو أجزاء ناقلات، لذلك يتم القضاء على رد الفعل الميكانيكي والتشغيل بالكامل.

س3: ما هي عمر الخدمة للمحرك؟

عمر الخدمة المسموح به هو 10000 ساعة في ظل ظروف تشغيل طبيعية. لا توجد فرشاة أو مكونات ناقل للتغيير.

س4: ما هو الحد الأدنى للكميات الطلبية ووقت التسليم؟

الحد الأدنى لكمية الطلب هو قطعة واحدة. يتم تسليم طلبات العينات في غضون 3 إلى 5 أيام عمل ، ويستغرق الإنتاج الجماعي من 15 إلى 25 يومًا.

س5: هل يمكن تخصيص المحرك لمنتجتي؟

نعم. يمكن تخصيص زاوية السكتة الدماغية، وجهد المحرك، ومقاومة الملف، وطول الكابل وأبعاد التثبيت لمشاريع OEM. يرجى تقديم تفاصيل طلبك للحصول على حل مخصص.
