VARS0017 محرك ملف صوتي دوار 90 درجة استجابة سريعة بدون خلوص خلفي

لمحة عامة عن المنتج

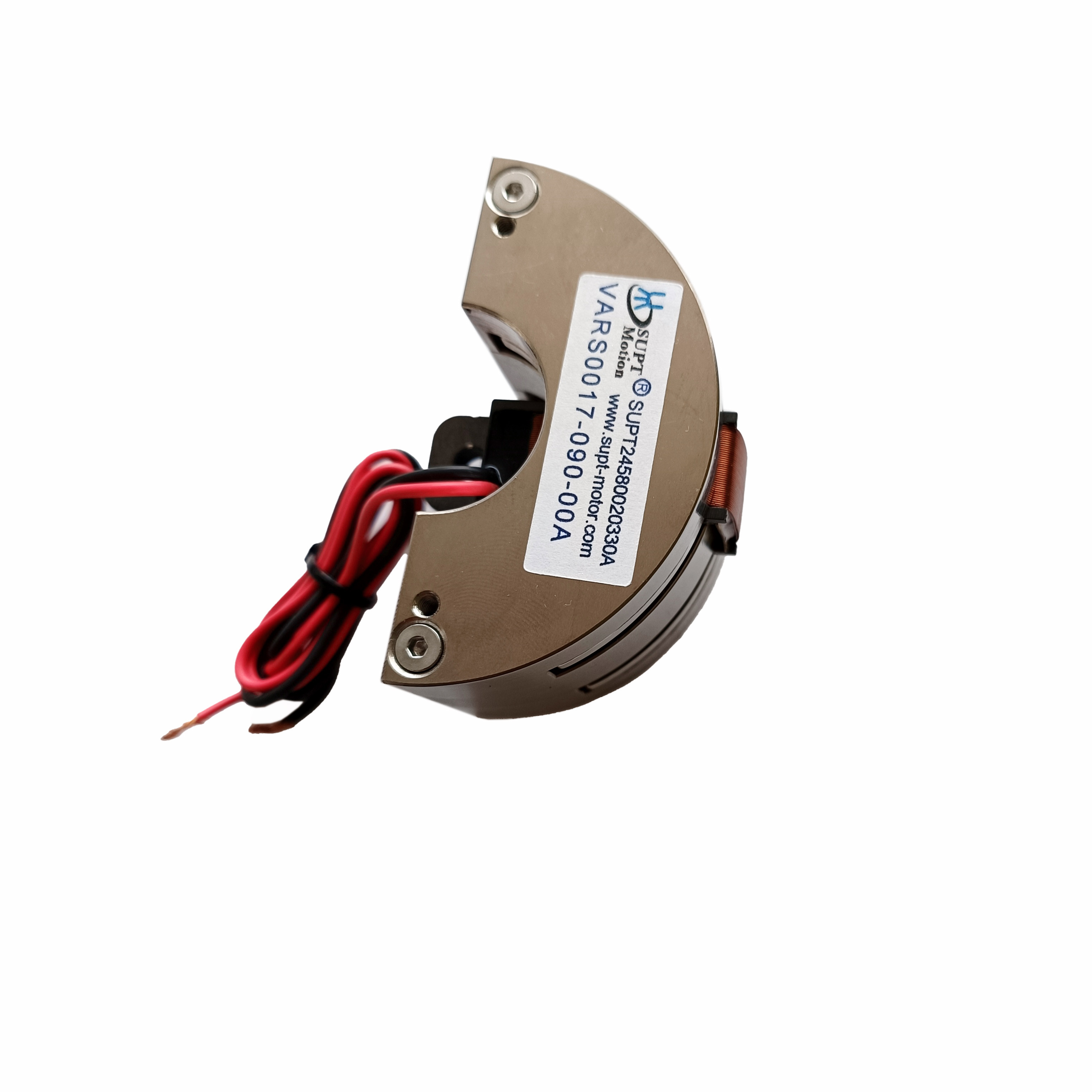

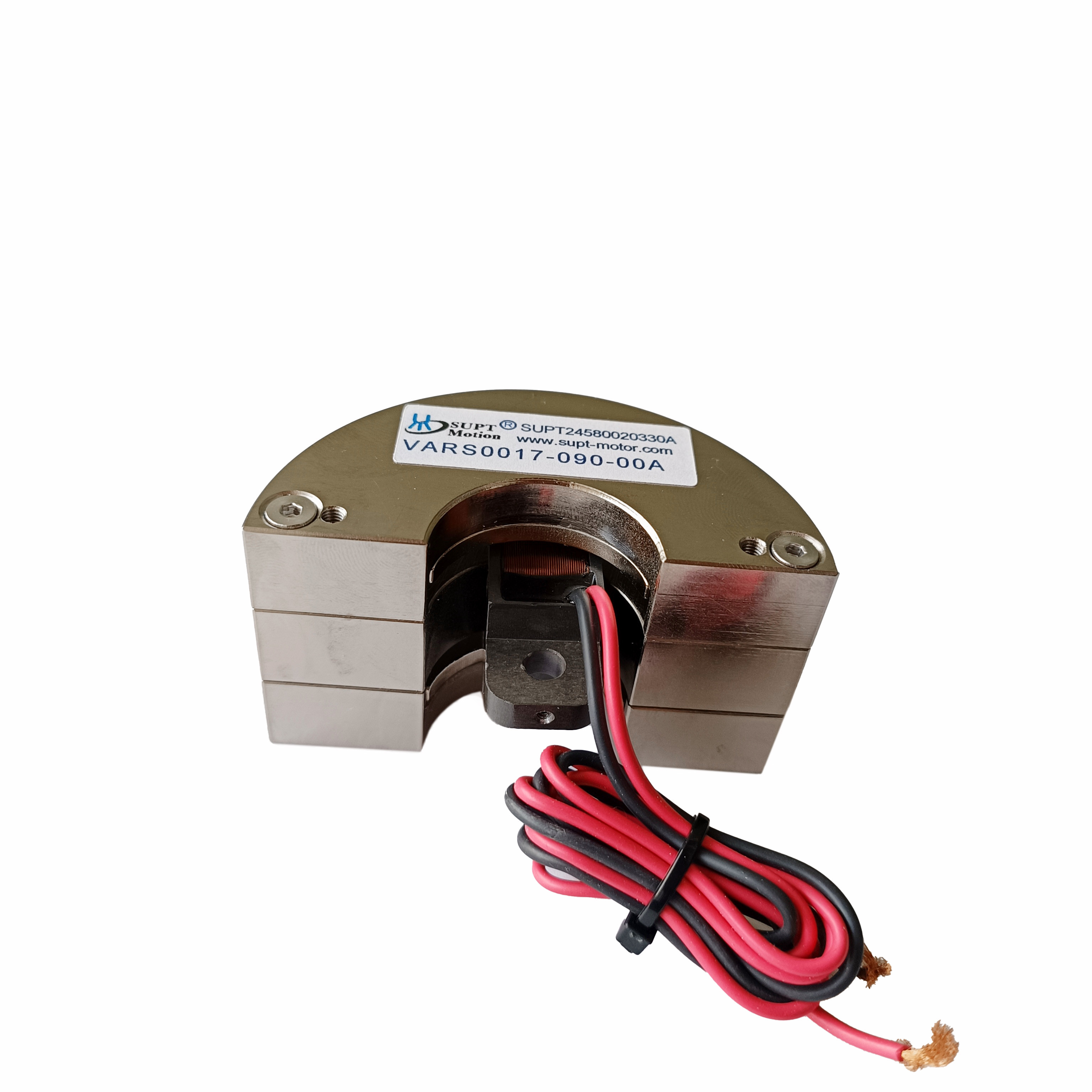

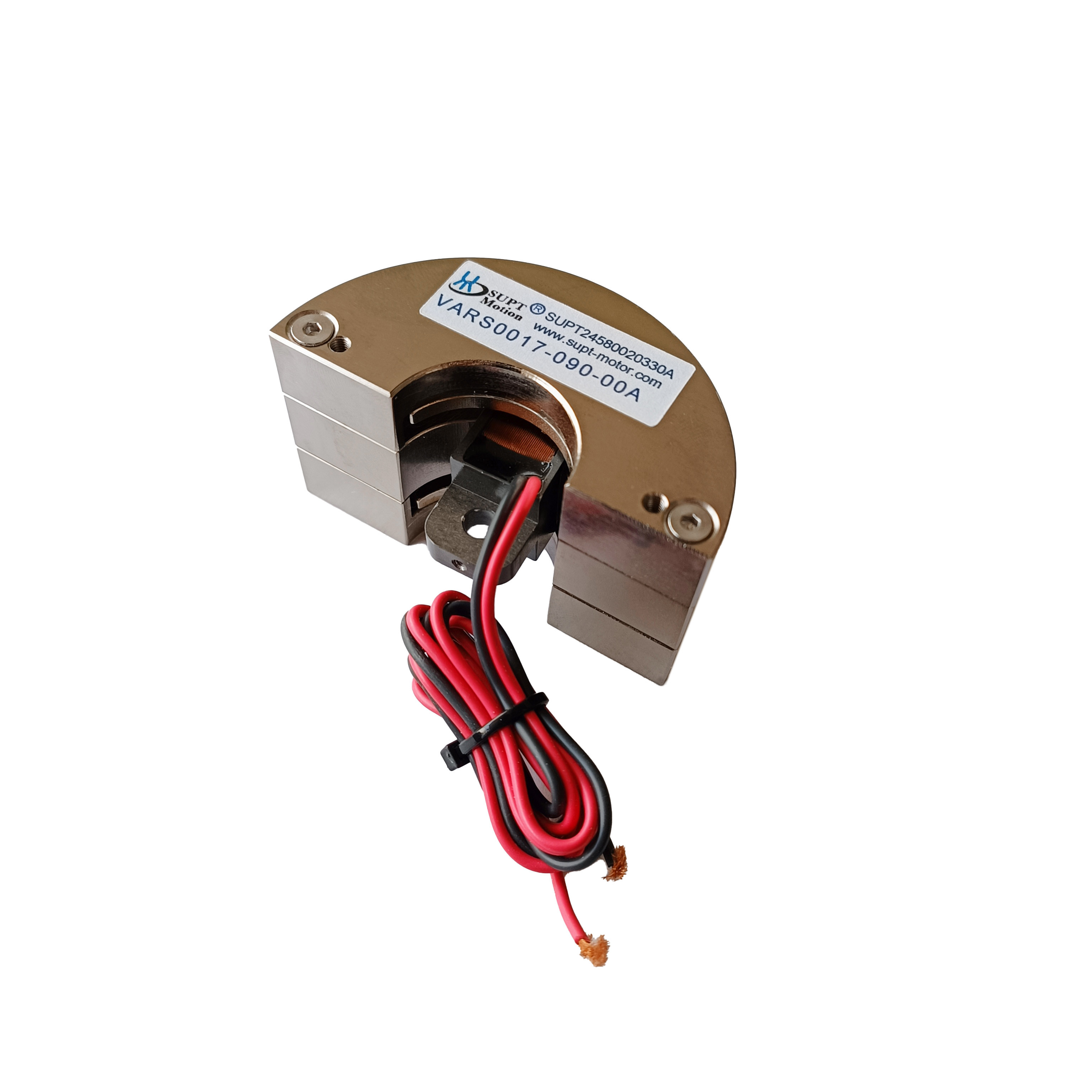

VARS0017-090-00A هو محرك لفائف صوتية دوارة 90 درجة في سلسلة SUPT MOTION VARS ، مصمم خصيصًا لتحديد المواقع بزاوية كبيرة وزاوية الحد ،مع استجابة سريعة وبدون رد فعل عنيفعند درجة حرارة 25 درجة مئوية، يقدم هذا المحرك الدوار، الذي يتم تشغيله بجهد أقصى 11.1 فولت، عزم دوران ذروة يبلغ 0.17 نومتر وعزم دوران مستمر يبلغ 0.1 نومتر على مدى 90 درجة من السباق.طوب الصوت يزن فقط 17.8 غرام، وتقاس غطاء المحرك 70 × 41.5 × 39 ملم. تصميم الملف الصوتي المتذبذب يحول تيار القيادة مباشرة إلى عزم دوران،توفير قدرة التذبذب عالية التردد وحركة سلسة بشكل استثنائي دون الحاجة إلى معداتهذا يجعل جهاز التشغيل مثاليًا لمرايا المسح ، المفاتيح الدوارة ، التحكم في الصمامات ،وتطبيقات أخرى تتطلب مزيجا من السفر الزاوية الكبيرة والدقةمع حياة خدمة 10 آلاف ساعة، بنية من سبيكة الألومنيوم،VARS0017-090-00A هو بديل موثوق به لمحركات الخطوات وأنظمة الخدمة المعدنية.

الحل

يتم تنفيذ مهام تحديد المواقع بزاوية واسعة عادة باستخدام محركات خطوة أو أنظمة مدفوعة بالعجلات ، ولكن هذه يمكن أن تؤدي إلى مشاكل مثل رد الفعل ، الضوضاء السمعية ، الرنين ،وأخطاء تحديد الموقع التراكمية. VARS0017-090-00A يوفر حلًا بدون رد فعل ، محرك مباشر مع ضربة تصل إلى 90 درجة. نظرًا لأن عزم الدوران متناسب مع التيار ،هذا المحرك المتحرك الصوتي يسمح بالتحكم الخطي ويمكن تشغيله في وضع قوة حلقة مفتوحة بسيطة أو تعمل في وضع وضع حلقة مغلقة بالتزامن مع مكيف أو مستشعر هوليُدعم تجمع الملفات الخفيفة الوزن حركة ثنائية الاتجاه عالية التردد، وهو أمر بالغ الأهمية لتطبيقات المسح والهتز والتكثيف الديناميكي.صفر رد فعل عكسية يضمن أن زاوية الإخراج تبقى ثابتة لأمر معين، وبالتالي تحسين قابلية التكرار وتقليل وقت الاستقرار. كما يزيل التصميم بدون معدات الحاجة إلى التشحيم وارتداء العدادات ، مما يقلل من إجمالي تكلفة الملكية.يمكن لمصممي الأنظمة الاستفادة من هذا المفتاح، محرك التشغيل سهل التثبيت والتحكم والذي جاهز للإنتاج الجماعي. يمكن أن يعمل محرك لفائف صوتية التأرجح بشكل مستمر عند عزم الدوران القياسي وتقطيعًا عند عزم الدوران القصوى ،تزويد المصممين بنوافذ تشغيل واسعة لدورات العمل المطالبة.

المواصفات

التطبيق

ضربة 90 درجة تجعل هذا المحرك مثاليًا لتحكم الصمام الدواري ، ومحركات التخفيف ، وتحديد موقع المرآة لتقنيات الليزر ، وأنظمة تحديد المواقع الدوارة ومحركات التحكم في الطيران.يتم تطبيقه في أشباه الموصلات، صناعات السيارات والصناعية والفضاء، وفي معدات الاختبار والقياس حيث يتطلب تحديد المواقع الزاوية السريعة والدقيقة. الاستخدامات النموذجية تشمل دوران المفتاح البصري،محاذاة الهوائي، تعديل صمام السوائل، وضع برج الكاميرا وآليات ردود الفعل اللمسية. استجابة التردد العالي يدعم أيضا إلغاء الاهتزاز النشط وتطبيقات المسح.خيارات السكتة الدماغية والواجهة متاحة لدمجها في أنظمة OEM محددة.

الأسئلة الشائعة

س1: ما هو حجم السكتة الزاوية لهذا النموذج؟

السكتة الدماغية الإجمالية هي 90 درجة ، وهي أوسع سكتة الدماغية القياسية في سلسلة VARS الصغيرة. تتوفر سكتات الدماغ المخصصة من 6 إلى 100 درجة عند الطلب.

السؤال الثاني: هل يمكن للمحرك أن يتذبذب عند تردد عال؟

أجل، طراز الملفات المتحركة ذات الكتلة المنخفضة والحركة المباشرة يدعمان التذبذب الثنائي الاتجاه عالي التردد، مما يجعل المحرك مناسبًا للتسجيل والتردد والتخفيف النشط.

السؤال 3: هل يحتاج المحرك إلى علبة تروس؟

لا، المحرك المتحرك هو محرك تشغيل مباشر، لا يحتاج إلى علبة التروس، ولهذا السبب النظام ليس لديه أي رد فعل مضاد ولا حاجة إلى التشحيم.

س4: ما هي خيارات الملاحظات المدعومة؟

يمكن استخدام المحرك مع مكيفات أو أجهزة استشعار هول أو أجهزة استشعار الموقع التناظرية لبناء نظام تحديد المواقع المغلق. يوفر الإطار مساحة تركيب لعناصر ردود الفعل من العملاء.

س5: ما هي فترة الضمان؟

الضمان القياسي هو سنة واحدة. يتم توفير الدعم التقني لدمج واختيار السائق من قبل فريق هندسة SUPT MOTION.
