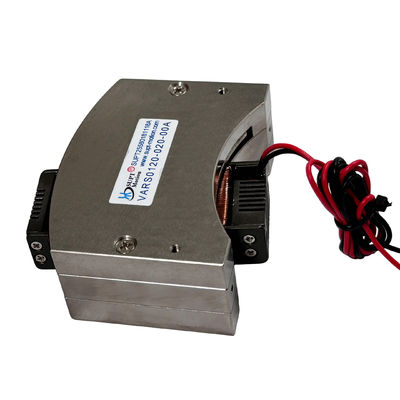

VARS0120 المحرك الدواري للصوت الملفوف التسارع العالي صفر رد الفعل 1.2Nm

نظرة عامة على المنتج

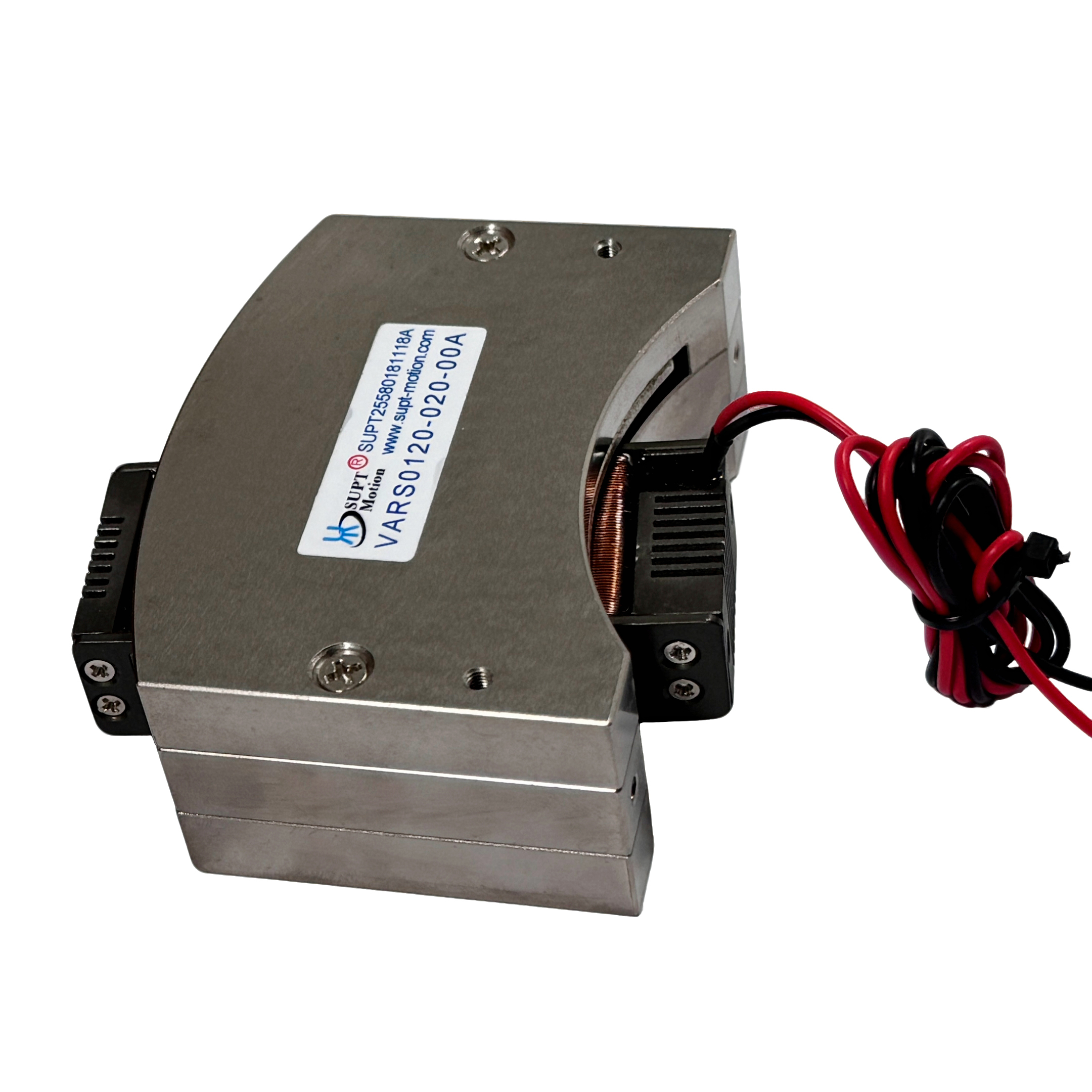

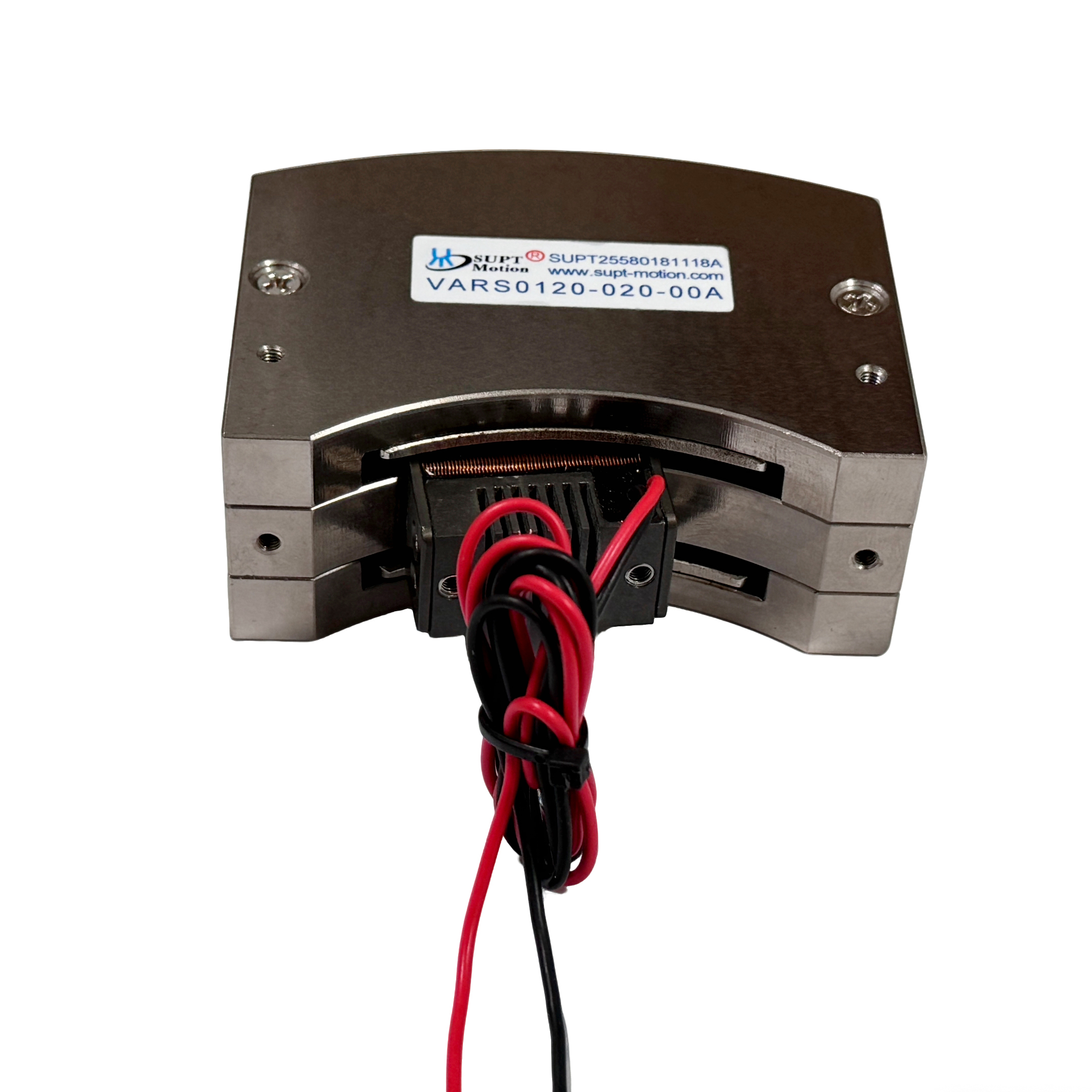

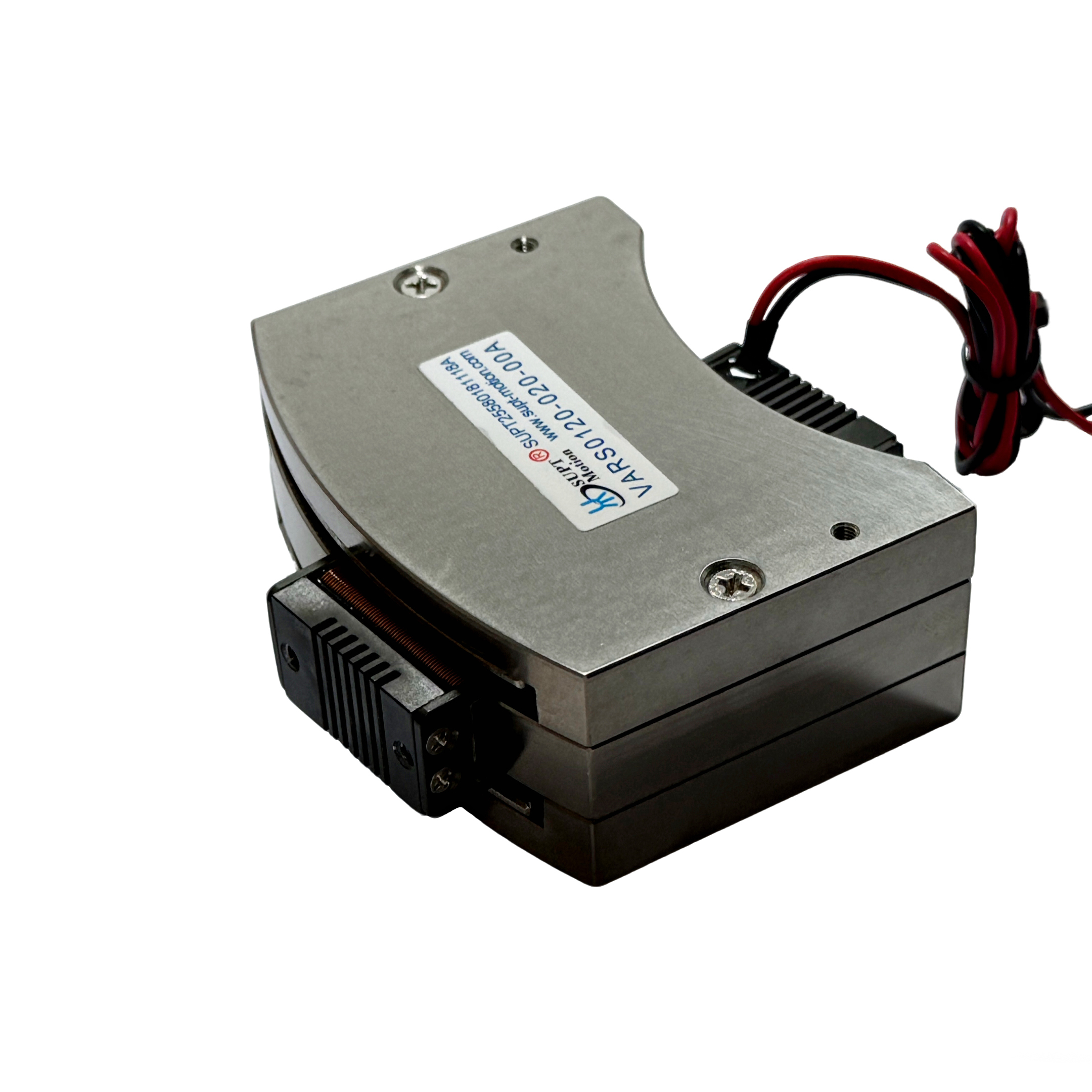

محرك الملف الصوتي الدوار VARS0120-020-00A هو مشغل متذبذب عالي التسارع في سلسلة SUPT MOTION VARS. عند 25 درجة مئوية، يوفر هذا المشغل ذروة عزم دوران تبلغ 1.2 نيوتن متر وعزم دوران مستمر يبلغ 0.5 نيوتن متر عبر نطاق إجمالي للحركة يبلغ 20 درجة، مع أقصى جهد تشغيل يبلغ 8.4 فولت.
يزن ملف الصوت 65 جرامًا فقط، ويبلغ حجم غلاف المحرك 81 × 73.4 × 32 ملم. يجمع الجمع بين عزم الدوران العالي والكتلة المتحركة المنخفضة بين تسارع زاوي ممتاز، مما يمكّن المشغل من الوصول إلى الموضع المطلوب في غضون بضعة مللي ثانية. يلغي تصميم الملف الصوتي ذو القيادة المباشرة التروس ومكونات النقل، مما يؤدي إلى عدم وجود أي تفاوت، وعدم وجود تأثيرات اهتزاز، وحركة ثنائية الاتجاه سلسة بترددات عالية.
تم تصميم محرك الملف الصوتي الدوار هذا خصيصًا للتطبيقات التي تتطلب حركة نقطة إلى نقطة قوية، واستقرارًا سريعًا، وتكرارًا عاليًا، مثل آليات الالتقاط والوضع، ومشغلات الغالق، ومعدات الاختبار الديناميكي. يتميز VARS0120-020-00A بإنشاء من سبائك الألومنيوم، وعمر خدمة مصنف يبلغ 10000 ساعة، ولا يحتاج إلى صيانة، ويوفر أداءً ديناميكيًا بدرجة السيرفو لأنظمة الحركة المدمجة.

الحل

تتطلب الأتمتة عالية السرعة مشغلات قادرة على التسارع السريع، والاستقرار السريع، والتكرار الدقيق دون خطأ ميكانيكي. تقدم وصلات المحرك وعلبة التروس التقليدية القصور الذاتي، والتفاوت، والمرونة، وكلها تؤدي إلى تدهور الأداء الديناميكي. يعالج VARS0120-020-00A هذه المشكلة باستخدام محرك ملف صوتي دوار ذي قيادة مباشرة يولد عزم الدوران مباشرة من ملف ذي كتلة منخفضة.
تؤدي قدرته على التسارع العالي إلى تقصير أوقات الدورات لمعدات الالتقاط والوضع والفرز، بينما يضمن التصميم الخالي من التفاوت التوقف الدقيق عند الزاوية المطلوبة مع كل حركة. نظرًا لأن المحرك لا يحتوي على عزم دوران اهتزاز، تظل الحركة سلسة بشكل استثنائي حتى عند السرعات المنخفضة للغاية، مما يحسن استقرار تحديد المواقع في الآليات الدقيقة.
العلاقة الخطية بين التيار وعزم الدوران تبسط برنامج التحكم: يمكن لمشغلات السيرفو القياسية أو مضخمات التيار البسيطة تشغيل المحرك في أوضاع القوة أو السرعة أو الموضع. مقارنة بأنظمة السيرفو الدوارة التقليدية، يقلل هذا من جهد الهندسة ويقلل من عدد المكونات. كما أن الإطار الألومنيوم المتين وتجميع الملف المغلق يجعلان هذا المشغل مناسبًا للبيئات الصناعية التي تحتوي على الغبار والاهتزاز.

المواصفات

التطبيق

تتناسب خاصية التسارع العالي مع التجميع الآلي، ومناولة أشباه الموصلات، ومعدات الاختبار والفحص، والتطبيقات الأخرى التي يكون فيها وقت الدورة القصير أمرًا بالغ الأهمية. تشمل الاستخدامات النموذجية آليات الفهرسة الدوارة، ومشغلات الغالق والبوابات، ومزالق الفرز، ومحاكاة الأحمال الديناميكية، وتشغيل الصمامات وأنظمة التحكم في الطيران. يؤدي المشغل أيضًا أداءً جيدًا في مهام المسح والاهتزاز عالية التردد التي تتطلب حركة ثنائية الاتجاه سريعة. تشمل الأسواق أشباه الموصلات والسيارات والأتمتة الصناعية والفضاء. يمكن توفير تكوينات مخصصة للحركة والجهد والتركيب للتكامل مع مصنعي المعدات الأصلية.

الأسئلة الشائعة

س 1: ما مدى سرعة تسارع هذا المحرك؟

توفر كتلة الملف المتحركة المنخفضة البالغة 65 جرامًا جنبًا إلى جنب مع ذروة عزم الدوران البالغة 1.2 نيوتن متر تسارعًا زاويًا عاليًا جدًا. عادة ما تكون أوقات الخطوة والاستقرار في نطاق المللي ثانية، اعتمادًا على القصور الذاتي للحمل وإعدادات المشغل.

س 2: ما هو إجمالي حركة VARS0120-020-00A؟

إجمالي الحركة القياسي هو 20 درجة. تتوفر قيم حركة من 6 إلى 100 درجة عبر سلسلة VARS.

س 3: هل يمكن استخدام المحرك للتذبذب المستمر؟

نعم. يدعم تصميم القيادة المباشرة التذبذب ثنائي الاتجاه عالي التردد ضمن تصنيف عزم الدوران المستمر، وهو مناسب لتطبيقات المسح والاهتزاز.

س 4: أي مشغل موصى به؟

يوصى بمشغل سيرفو PWM أو مضخم تيار خطي مصنف لـ 8.4 فولت والتيار الأقصى المطلوب. يمكن لـ SUPT MOTION تقديم المشورة بشأن اختيار المشغل لتطبيقك.

س 5: هل هذا المحرك مناسب للبيئات الصناعية؟

نعم. تم تصميم الإطار المصنوع من سبائك الألومنيوم والبناء المتين للأتمتة الصناعية، ولا يتطلب المحرك صيانة في ظل ظروف التشغيل العادية.
