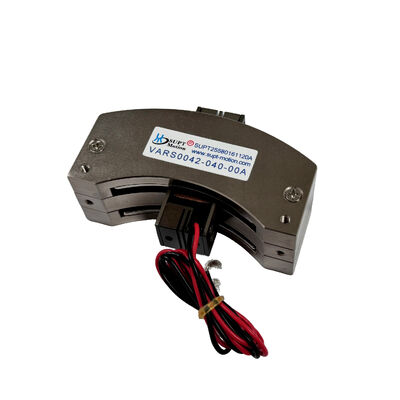

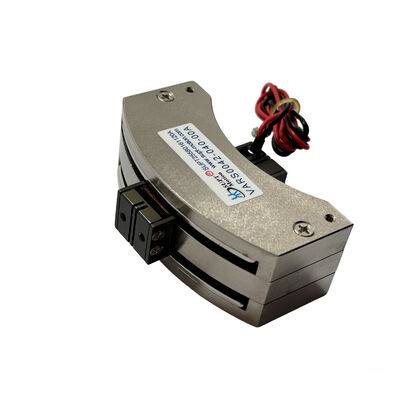

محرك ملف صوتي دوار VARS0042 للتحكم السريع في المرايا 0.42 نيوتن متر مشغل بزاوية 40 درجة

نظرة عامة على المنتج

يعد VARS0042-040-00A محرك ملف صوتي دوار من نوع التأرجح تم تطويره بواسطة SUPT MOTION للحركة المباشرة والمحدودة الزاوية. عند 25 درجة مئوية، يوفر محرك الملف الصوتي من نوع التأرجح هذا عزم دوران أقصى يبلغ 0.42 نيوتن متر وعزم دوران مستمر يبلغ 0.38 نيوتن متر عبر نطاق إجمالي للحركة يبلغ 40 درجة، مع جهد قيادة أقصى مصنف يبلغ 3.5 فولت فقط.
يزن الملف المتحرك 38 جرامًا فقط ويدور في المجال المغناطيسي دون الحاجة إلى تروس أو أحزمة أو فرش؛ ونتيجة لذلك، يستجيب عمود الخرج فورًا تقريبًا لتيار القيادة، ولا يوجد أي تراجع ميكانيكي. تبلغ أبعاد إطاره 82 × 53.6 × 30.3 ملم، مما يسمح بتركيبه في وحدات بصرية مدمجة ورؤوس مسح.
يعتمد مشغل التأرجح هذا على مبدأ محرك عزم الدوران المحدود الزاوية: عزم الدوران المتولد يتناسب مع تيار الملف، مما يمنح الجهاز خصائص خطية متأصلة سهلة التحكم وخالية من تأثيرات التسنن.

الحل

تضع أنظمة توجيه الحزم والمسح متطلبات صارمة على المشغلات الزاوية: يجب أن تصل المرايا إلى مواضعها المطلوبة بسرعة، وأن تستقر دون تذبذب، وأن تحافظ على زواياها بثبات عالٍ أثناء تشغيل الليزر. عند ترددات التبديل المستخدمة في وحدات تحكم الجلفانومتر، غالبًا ما تواجه محركات التروس والمحركات الخطوية مشاكل مثل التراجع والرنين والسخونة الزائدة.
يلبي VARS0042-040-00A هذه المتطلبات من خلال بنية ملفه الصوتي بدون إطار. نظرًا للعلاقة التناسبية بين عزم الدوران والتيار، جنبًا إلى جنب مع كتلته المنخفضة، يحقق مشغل التأرجح هذا تسارعًا عاليًا للغاية بالنسبة لحجمه، وعند استخدامه مع مشغل وضع التيار، يمكنه الوصول إلى الزاوية المستهدفة في غضون بضعة مللي ثانية.
نظرًا لعدم وجود آلية تخفيض ميكانيكية، فإن التراجع صفر؛ وفي الوقت نفسه، فإن جهد الملف المنخفض البالغ 3.5 فولت يحافظ على استهلاك الطاقة منخفضًا، مما يسمح للمحرك بالبقاء باردًا أثناء المسح المستمر.
يمكن لمصممي الأنظمة إغلاق الحلقة حول الموضع المغلق للمشغل باستخدام مشفر أو مستشعر سعوي، وبالتالي تحقيق حركة زاوية سلسة وقابلة للتكرار عبر النطاق الكامل البالغ 40 درجة. تبسط خصائص عزم الدوران الخطية عملية ضبط السيرفو وتلغي الحاجة إلى جداول تعويض معقدة، مما يقلل من وقت التطوير لتطبيقات التحكم في المرايا عالية السرعة.

المواصفات

التطبيق

يتم تثبيت VARS0042-040-00A عادةً كمشغل لموضع المرآة في أنواع مختلفة من معدات تكنولوجيا الليزر، بما في ذلك ماسحات الجلفانومتر لوضع علامات الليزر والنقش، وأجهزة توجيه الحزم لقطع ولحام الليزر، والمفاتيح البصرية، ووحدات توجيه LiDAR. كما أن نطاق حركته الواسع البالغ 40 درجة وجهد القيادة المنخفض يجعله مطلوبًا بشدة في صناعات أشباه الموصلات والسيارات والصناعية والفضاء لاستخدامه كصمامات دوارة ومشغلات تخميد، وأنظمة تحديد المواقع الدورانية، ومشغلات التحكم في الطيران.
في جميع التطبيقات المذكورة أعلاه، يوفر هذا المشغل نفس المزايا: تحكم سريع في المرايا مع أوقات استقرار على مستوى المللي ثانية، وعزم دوران تثبيت مستقر قادر على تحمل الاهتزازات الخارجية، وجسم مدمج يبسط تخطيطات المقاعد البصرية. يمكن للمحرك تحمل التذبذب ثنائي الاتجاه المستمر ضمن تصنيف عزم الدوران المستمر الخاص به، مما يجعله مناسبًا لتطبيقات الاهتزاز والتتبع والمسح. تدعم SUPT MOTION تخصيص OEM لحدود الحركة، والدفع، وطول الكابل، وهندسة التركيب لمشاريع الحجم الكبير.

الأسئلة الشائعة

س 1: ما هي الحركة الإجمالية لمحرك الملف الصوتي الدوار هذا؟

يوفر VARS0042-040-00A حركة إجمالية تبلغ 40 درجة. يمكن تقليل السفر الميكانيكي أو تحديد الزاوية الكهربائية بواسطة وحدة التحكم للتطبيقات التي تحتاج إلى نطاق عمل أصغر.

س 2: هل يمكن لهذا المحرك قيادة مرآة توجيه سريعة؟

نعم. يمنح الملف ذو القيادة المباشرة والكتلة المتحركة البالغة 38 جرام ثوابت زمنية ميكانيكية قصيرة جدًا، لذا تستقر المرآة بسرعة بعد كل حركة. مع وحدة تحكم الحلقة المغلقة ومستشعر الموضع، يمكن تحقيق تحكم سريع وقابل للتكرار في المرايا في أنظمة مسح الليزر وتثبيت الحزم.

س 3: لماذا الجهد الأقصى 3.5 فولت فقط؟

تم لف الملف للتشغيل بجهد منخفض وتيار عالٍ لتقليل الحرارة والتداخل الكهرومغناطيسي في المعدات البصرية الحساسة. يكفي مضخم خطي بسيط أو مشغل PWM مصنف بجهد 3.5 فولت والتيار الأقصى المطلوب، ويمكن لـ SUPT MOTION تقديم المشورة بشأن اختيار المشغل.

س 4: هل يحتوي هذا المشغل على تراجع أو تسنن؟

لا. لا توجد تروس أو أحزمة أو عناصر نقل أخرى بين الملف والمخرج، لذلك يتم القضاء على التراجع وعزم دوران التسنن هيكليًا. يتحدد تكرار تحديد المواقع فقط بواسطة مستشعر التغذية الراجعة والتركيب الميكانيكي.

س 5: ما هي شروط الطلب والتخصيص؟

الحد الأدنى لكمية الطلب هو قطعة واحدة، مع تسليم العينات في 3-5 أيام عمل وإنتاج بالجملة في 15-25 يومًا. يمكن تخصيص حدود الحركة، وجهد القيادة، ومقاومة الملف، وأبعاد الكابل والتركيب لمشاريع OEM.
