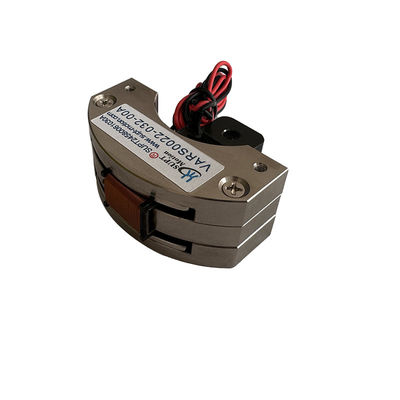

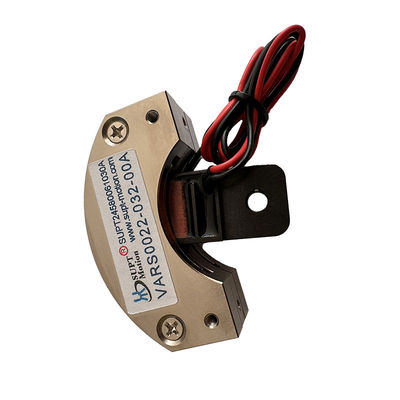

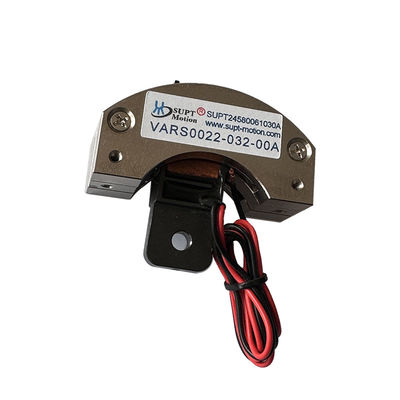

محرك ملف صوتي دوار بحجم صغير VARS0022 عالي الثبات 0.22 نيوتن متر مشغل بزاوية 32 درجة

نظرة عامة على المنتج

محرك الملف الصوتي الدوار من نوع التأرجح VARS0022-032-00A هو محرك ملف صوتي دوار مدمج من نوع التأرجح تم تقديمه بواسطة SUPT MOTION، وهو مصمم خصيصًا لتحديد المواقع الزاوية الدقيقة في المساحات الضيقة. عند درجة حرارة 25 درجة مئوية، يوفر محرك الملف الصوتي الدوار هذا عزم دوران أقصى يبلغ 0.22 نيوتن متر وعزم دوران مستمر يبلغ 0.12 نيوتن متر عبر نطاق حركة إجمالي يبلغ 32 درجة، مع أقصى جهد تشغيل يبلغ 15.5 فولت.
يبلغ قياس هذا المحرك 60 × 60 × 36 ملم فقط ويبلغ وزن ملفه المتحرك 21.5 جرامًا فقط، وهو حاليًا أحد أخف المشغلات الدوارة ذات الزاوية المحدودة المتاحة للتطبيقات ذات الدرجة الآلية. بفضل تصميمه المباشر، يستجيب الدوار فورًا لأوامر التيار وهو خالٍ من مشاكل التفاوت الشائعة في المحركات ذات التروس.
نظرًا لأن عزم الدوران يزداد خطيًا مع التيار ولا يوجد تآكل للفرشاة، يوفر مشغل الملف الصوتي هذا حركة سلسة وقابلة للتكرار طوال عمر الخدمة المقدر بـ 10000 ساعة. يوفر غلاف سبيكة الألومنيوم تبديدًا ممتازًا للحرارة ويحمي تجميعات الملف والمغناطيس في البيئات الصناعية والمختبرية على حد سواء.

الحل

غالبًا ما يحتاج مصممو الأجهزة المدمجة إلى منصة دوارة صغيرة بما يكفي ليتم تركيبها بجوار المكونات البصرية أو المستشعرات، ولكنها مستقرة بما يكفي للحفاظ على زاويتها أثناء القياسات. لا تضيف المحركات الدقيقة الوزن فحسب، بل تستهلك أيضًا تيار تثبيت مستمر وتولد تموجًا متقطعًا يتداخل مع الحمولات الحساسة.
يقدم VARS0022-032-00A بديلاً: مشغل دقيق مدمج وعالي الاستقرار. يتم تشغيل الملف مباشرة داخل المجال المغناطيسي، لذلك يتمتع المحرك بتفاوت صفر وعزم دوران تثبيت صفر؛ يضمن الكتلة المتحركة المنخفضة تردد رنين ميكانيكي مرتفع بما فيه الكفاية، مما يتيح استجابة مستقرة سريعة ومخففة بشكل جيد. يتم توفير عزم دوران التثبيت كهرومغناطيسيًا ويتطلب فقط تيارًا مستمرًا معتدلاً للحفاظ عليه، مما يتيح للنظام تحقيق قفل زاوي صلب دون الحاجة إلى فرملة ميكانيكية.
يمكّن هذا الحل المهندسين من بناء حلقة تحديد مواقع زاوية عالية الاستقرار باستخدام ثلاثة مكونات فقط: المشغل، ومضخم التيار، ومستشعر الزاوية. يبسط ثابت عزم الدوران المتوقع عملية الضبط، ومع توسع المشاريع، يمكن إعادة استخدام نفس كود التحكم عبر أحجام مختلفة من رفوف VARS. والنتيجة هي محور حركة مدمج وهادئ وخالٍ من الصيانة قادر على تلبية توقعات الدقة للمعدات البصرية والاختبار الحديثة.

المواصفات

يناسب محرك الملف الصوتي الدوار الصغير هذا التطبيقات التي تقاس فيها مساحة اللوحة بالمليمترات: عجلات المرشحات البصرية، مثبتات الجيمبال المصغرة، آليات مساعدة التركيز التلقائي، معدلات رأس الطباعة، ومحددات موضع الصمامات المدمجة. كما أنه يستخدم في أدوات مناولة أشباه الموصلات، والأتمتة المختبرية، والأجهزة الطبية التي تتطلب مرحلة زاوية صغيرة ونظيفة ذات استقرار عالٍ.

يغطي شوط الـ 32 درجة المسح المطلوب لمعظم آليات محاذاة المستشعرات والتبديل، بينما يتيح الملف الخفيف حركات لطيفة خالية من التذبذب لا تهز المكونات المجاورة. في تطبيقات الصمامات الدوارة والتخميد، يوفر المحرك تعديلًا سلسًا لعزم الدوران، وفي أنظمة تحديد المواقع الدوارة يعمل كمحدد زاوية محدود الزاوية بدقة. بالنسبة للعملاء الذين يحتاجون إلى بصمة مختلفة، تقدم SUPT MOTION نفس تقنية الملف الصوتي من نوع التأرجح في أحجام إطارات تتراوح من الفئات الصناعية المصغرة إلى عالية العزم.
الأسئلة الشائعة

س 1: ما مدى صغر حجم VARS0022-032-00A؟

يبلغ قياس الإطار الخارجي 60 × 60 × 36 ملم ويبلغ وزن الملف المتحرك 21.5 جرامًا فقط، مما يجعله مناسبًا للتركيب داخل الأجهزة المحمولة، والوحدات البصرية، وتجميعات الأتمتة المدمجة.

س 2: ما الذي يجعل هذا المحرك مستقرًا عند زاوية ثابتة؟

يأتي الاستقرار العالي من تصميم الملف الصوتي المباشر: عزم الدوران يتناسب مع التيار، ولا يوجد احتكاك أو تفاوت في مسار القيادة، ويسمح الملف ذو القصور الذاتي المنخفض لحلقة الخدمة بالاحتفاظ بالزاوية المطلوبة بقوة دون دورات حدية أو انحراف.

س 3: هل يمكن للمحرك أن يتذبذب باستمرار؟

نعم. ضمن تصنيف عزم الدوران المستمر البالغ 0.12 نيوتن متر عند 25 درجة مئوية، يمكن للمشغل العمل في تذبذب ثنائي الاتجاه مستمر لمهام المسح أو الاهتزاز أو الضخ، دون تآكل الفرشاة للحد من عمره.

س 4: ما هو جهاز التغذية الراجعة الذي يجب استخدامه؟

يمكن تركيب مشفر بصري أو مشفر مغناطيسي أو مستشعر سعوي على عمود الخرج اعتمادًا على الدقة المطلوبة. يتصرف المشغل نفسه كنبات خطي نظيف، لذلك تنطبق معظم طرق ضبط الخدمة القياسية.

س 5: هل التخصيص متاح لهذا النموذج؟

نعم. يمكن تكييف زاوية الشوط، وجهد التشغيل، وإنهاء الملف، وتفاصيل العمود، وفتحات التركيب لبرامج OEM. الحد الأدنى للطلب هو قطعة واحدة وعادة ما يتم شحن العينات في غضون 3-5 أيام عمل.
