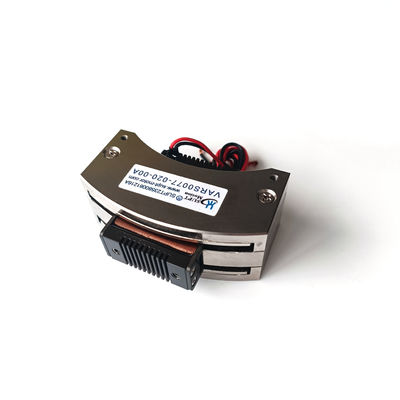

VARS0077 المحرك الدواري للصوت الملفوف التسارع العالي 0.77Nm محرك الدوران 20 درجة

لمحة عامة عن المنتج

VARS0077-020-00A هو محرك لفائف صوتية دوارة من نوع التأرجح عالي التسارع المصنعة من قبل SUPT MOTION ، مناسبة للتطبيقات التي تتطلب تحريك زاوية سريع للغاية على ضربة قصيرة.عند 25 درجة مئوية ، يوفر هذا المحرك المتحرك الصوتي من نوع التأرجح عزم دوران ذروة 0.77 N · m وعزم دوران مستمر 0.63 N · m ، مع مسار إجمالي 20 درجة وجهد محرك أقصى 6.7 فولت.
يزن الملف المتحرك 66 غرامًا ، والأبعاد الإجمالية هي 75 × 50 × 30 مليمتر. ويعني تصميم المحرك المباشر أن الملف هو الجزء الوحيد المتحرك: لا توجد معدات، أحزمة،أو فرش بين المدخل الكهربائي والمخرج الميكانيكي، حتى يتم تحويل كل آمبر من التيار مباشرة إلى عزم الدوران دون أن تتأثر بتأخيرات نظام النقل.
تم تصميم محرك التأرجح هذا للحركات القصيرة والسريعة والمتكررة للغاية حيث النتيجة حاسمة.إن مزيج من عزم دوران ذروة عالية وكتلة معتدلة يؤدي إلى تسارع زاوي يتيح آليات الاختيار والمكان، بوابات فرز، وعناصر مسح لإكمال كل دورة في مسألة من الميلي ثانية، في حين أن غطاء الألومنيوم القوي يضمن صلابة المكونات أثناء التشغيل عالية السرعة.

الحل

غالبا ما تفقد آلات الإنتاج السريع وقت الدورة بسبب المحركات التي تتحرك ببطء شديد أو تتردد بعد كل خطوة.الدوائر الخطوة ومحركات التيار المباشر الصغيرة مع صناديق التروس كل ما يضيف الامتثال والتأخيرات الاستقرارية التي تحد من عدد العمليات في الدقيقة التي يمكن أن تقوم بها الآلة.
VARS0077-020-00A يحل المشكلة مع طوبولوجية لفائف الصوت عالية التسارع لأن نسبة العزم إلى التيار ثابتةيمكن تشغيل المحرك مع ملفات تعريف التيار العدوانية لتسريع بسرعة، والعودة إلى الوراء على الفور والتوقف في الهدف مع تجاوز قليلا. ضربة 20 درجة هو رحلة عملية لمرايا الانحراف،أجهزة التوتر والآليات المماثلة التي تتحرك بين موقعين أو ثلاثة مواقع.
غياب التخفيض الميكانيكي يعني أيضا أنه لا يوجد رد فعل مضاد لإثارة الاهتزازات ولا توجد أجزاء مطلية لتدهور على مدى ملايين الدورات.في حالة التشغيل المستمر يعمل المحرك ضمن حدود 0.63 N · m محفظة عزم دوران مستمر، والمسار الحراري القصير من خلال الإطار الألومنيوم يبقي درجة حرارة التلف تحت السيطرة.محور دوار قابل للتكرار وخالي من الصيانة سهل التكامل مع محركات الخدمة القياسية.

المواصفات

التطبيق

الاستخدامات النموذجية تشمل المرايا المنحرفة عالية التردد في معالجة الليزر ، العناصر المذبذبة في خطوط الطباعة والتعبئة والتغليف ، بوابات فرز عالية السرعة ،المكوكات المغذية وأجهزة الاختبار التي يجب أن تتحرك بسرعة بين مواقع القياسويتم استخدام جهاز التشغيل على قدم المساواة في صمامات الدوار وأجهزة التشغيل التخفيفية وأنظمة تحديد المواقع الدوارة وأجهزة التحكم في الطيران في جميع قطاعات أشباه الموصلات والسيارات والصناعة والفضاء.
في كل من هذه التطبيقات، تكون ضربة 20 درجة طويلة بما فيه الكفاية لتحريك رافعة أو شفرة أو مرآة عبر نطاقها المفيد،في حين أن التسارع العالي يبقي الوقت الميت بين الأوامر قصيرة للغايةوحدة أيضا أداء جيد في واجبات التذبذب المستمر مثل التردد وإلغاء الاهتزاز،حيث أن بناءه الصفر للردود العكسية يتجنب الاصطدامات واللبس الذي يقلل من عمر الروابط الميكانيكيةيمكن تصميم حدود ضربات الطرق المخصصة، وتوتر الملفات وواجهات التثبيت لمصنعي المعدات الأصلية.

الأسئلة الشائعة

س1: ما سرعة تحرك VARS0077-020-00A؟

مع 0.77 N · m من عزم دوران الذروة التي تدفع لفافة 66 g ، يحقق جهاز التشغيل تسارع زاوية عالية جداً ،وتستقر حركات السكتة القصيرة النموذجية في نطاق الميلي ثانية المنخفض عند استخدامها مع سائق خدمة الوضع الحالي.

السؤال الثاني: ما هي النقطة الإجمالية؟

السباق الإجمالي القياسي هو 20 درجة. يمكن توفير توقف نهاية ميكانيكي وحدات زاوية قائمة على جهاز التحكم للتطبيقات التي تتطلب رحلة أصغر أو وضع مركزي محدد.

السؤال 3: هل يمكن أن تعمل في التذبذب المستمر؟

نعم ، يسمح بالتذبذب الثنائي الاتجاه المستمر في حدود عزم دوران مستمر 0.63 N · m عند 25 درجة مئوية ، والذي يغطي واجبات التردد والمسح والتذبذب دون ارتفاع درجة الحرارة.

السؤال 4: لماذا لا يوجد رد فعل في هذا المحرك؟

يدير الملف الصادرة مباشرة داخل الحقل المغناطيسي ، لذلك لا يحتوي التصميم على أدوات التروس أو الأحزمة أو المفاصل. وبالتالي يتم القضاء على رد الفعل الميكانيكي وعزم الدوران بالبناء ،ليس عن طريق التعديل.

س5: ما هي خيارات التسليم والدعم المتاحة؟

الحد الأدنى لكمية الطلب هو قطعة واحدة. يتم شحن العينات في 3-5 أيام عمل وأوامر الإنتاج في 15-25 يومًا. توفر شركة SUPT MOTION أدلة مستخدم السائق وخدمات تخصيص لمشاريع OEM.
