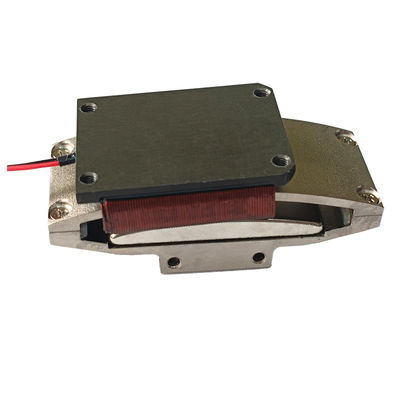

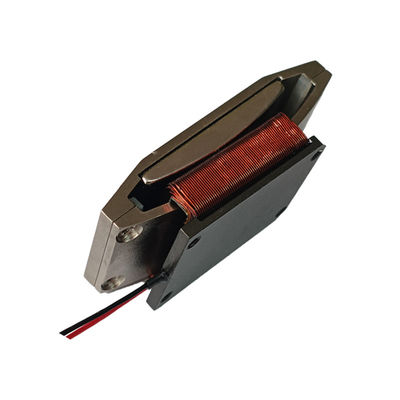

محرك ملف صوتي دوار VARS0350 عالي الثبات 3.5 نيوتن متر مشغل تأرجح 60 درجة

نظرة عامة على المنتج

يُعد VARS0350-060-00A محرك ملف صوتي دوار ثقيل من النوع المتأرجح، تم تقديمه بواسطة SUPT MOTION، وهو مصمم خصيصًا لمهام تحديد المواقع والتثبيت بزاوية واسعة التي تتطلب عزم دوران عالٍ. عند درجة حرارة 25 درجة مئوية، يوفر محرك الملف الصوتي الدوار هذا عزم دوران ذروة يبلغ 3.5 نيوتن متر وعزم دوران مستمر يبلغ 1.14 نيوتن متر عبر نطاق إجمالي واسع للغاية يبلغ 60 درجة، مع أقصى جهد تشغيل يبلغ 25.8 فولت.
يزن الملف المتحرك 115 جرامًا، ويبلغ حجم جسم المشغل 115 × 65 × 54.5 ملم. مثل جميع محركات الملفات الصوتية من سلسلة VARS، يتحرك الملف مباشرة داخل المجال المغناطيسي، مما يمنح الجهاز علاقة خطية بين عزم الدوران والتيار مع عدم وجود أي تفاوت أو تأثير تروس، حتى عند مستويات الطاقة العالية هذه.
تم تصميم هذا الطراز من محرك الملف الصوتي خصيصًا للأنظمة الدوارة التي تتطلب حركة بزاوية كبيرة أثناء حمل الأحمال الثقيلة، مثل مرايا التوجيه الكبيرة، والصمامات الصناعية، وآليات التخميد، وبوابات تحديد المواقع. يضمن الهيكل الألمنيومي القوي ومنطقة التلامس الكبيرة للمحمل استقرارًا عاليًا لعزم الدوران المقدر، بينما يحافظ عمر التصميم البالغ 10,000 ساعة على انخفاض التكلفة الإجمالية للملكية للمعدات التي تعمل باستمرار.

الحل

تعتمد المشغلات الدوارة بزاوية واسعة في المعدات الصناعية عادةً على محركات سيرفو مجهزة بمخفضات توافقية أو حزامية. بينما توفر هذه المكونات عزم دوران، فإنها تُدخل تفاوتًا، ومرونة، وأخطاء دورية، مما يقلل من استقرار تحديد المواقع ويتطلب صيانة متكررة في البيئات المتربة أو تلك ذات معدلات الدورة العالية.
يستبدل VARS0350-060-00A مزيجًا من محرك ومخفض بعنصر واحد مباشر الدفع. يولد الملف عزم دوران فوريًا يتناسب مع التيار المطبق، مما يمكّن حلقة التحكم من تحقيق حركة سلسة ومستقرة للغاية عبر نطاق الحركة الكامل البالغ 60 درجة.
مع عزم دوران ذروة يبلغ 3.5 نيوتن متر وعزم دوران مستمر يبلغ 1.14 نيوتن متر، يمكن لهذا المشغل الدوار تسريع الأحمال ذات القصور الذاتي العالي بسرعة ومقاومة الاضطرابات الخارجية للحفاظ على موضع مستقر دون الحاجة إلى فرامل ميكانيكية.
تزيل قدرته على الحركة الواسعة الحاجة إلى محركات تروس متعددة الدورات في العديد من التطبيقات، بينما يحسن الاقتران المغناطيسي الخالي من التفاوت التكرار ثنائي الاتجاه في عمليات مثل قياس الصمامات، وتوجيه الهوائيات، والتحكم في جيروسكوب المرآة. مع عدم وجود مكونات نقل قابلة للتآكل، يقلل هذا الحل من وقت التوقف عن العمل ويبسط الصيانة - وهو أمر مهم بشكل خاص للمعدات التي تعمل على مدار الساعة في المصانع أو المركبات أو منصات اختبار الطيران.

المواصفات

التطبيق

يمكن أن يعمل مشغل الملف الصوتي هذا كمشغل لموضع المرآة في أنظمة الليزر ذات الفتحة الكبيرة، وأدلة شعاع التلسكوب، وحوامل التتبع البصري، وكذلك كمشغل صمام دوار لقياس الوقود، وسوائل التبريد، وغازات العمليات. كما أن حركته البالغة 60 درجة واستقراره العالي يجعله مناسبًا للاستخدام كمشغل تخميد في التحكم في اهتزازات الهيكل، وأنظمة تحديد المواقع الدوارة في أدوات الآلات، ومشغلات التحكم في الطيران في الطائرات بدون طيار (UAVs).
يُستخدم محرك الملف الصوتي هذا على نطاق واسع في صناعات أشباه الموصلات والسيارات والصناعات العامة والفضاء، ويمكن استخدامه في أي مكان يلزم فيه منصة دوارة بزاوية كبيرة وعزم دوران عالٍ وخالية من التفاوت. ضمن نطاق عزم الدوران المستمر المقدر، يدعم المحرك التذبذب المستمر، مما يجعله مناسبًا للمسح المحيطي والاختبار؛ يمكن لهيكله المتين تحمل الصدمات والاهتزازات في بيئات التركيب المتنقلة.

أسئلة متكررة

س 1: ما هي الأحمال التي يمكن لـ VARS0350-060-00A تشغيلها؟

مع عزم دوران ذروة يبلغ 3.5 نيوتن متر وعزم دوران مستمر يبلغ 1.14 نيوتن متر عند 25 درجة مئوية، يقوم المشغل بتشغيل المرايا والصمامات والبوابات ذات القصور الذاتي المعتدل. يعتمد التسارع الدقيق على القصور الذاتي للحمل والتيار المتاح من المشغل.

س 2: ما هي الحركة الإجمالية لهذا الطراز؟

الحركة الإجمالية هي 60 درجة، وهي واحدة من أوسع الحركات في سلسلة VARS. للتطبيقات التي تحتاج إلى نطاق أصغر، يتوفر تحديد الزاوية الميكانيكي والكهربائي.

س 3: كيف يتم تحقيق الاستقرار العالي في موضع التثبيت؟

ينبع الاستقرار من مبدأ الملف الصوتي المباشر الدفع: عزم الدوران يتناسب مع التيار بدون احتكاك أو تفاوت أو تأثير تروس، لذلك يمكن لوحدة تحكم الحلقة المغلقة تثبيت العمود بإحكام عند أي زاوية ضمن نطاق الحركة دون تذبذب.

س 4: ما هي أوقات التسليم وخيارات التخصيص؟

الحد الأدنى لكمية الطلب هو قطعة واحدة. يتم تسليم العينات في 3-5 أيام عمل وطلبات الإنتاج في 15-25 يومًا. يتوفر نطاق حركة مخصص، وجهد تشغيل، وتكوين عمود، وأبعاد تركيب لمتطلبات OEM.
