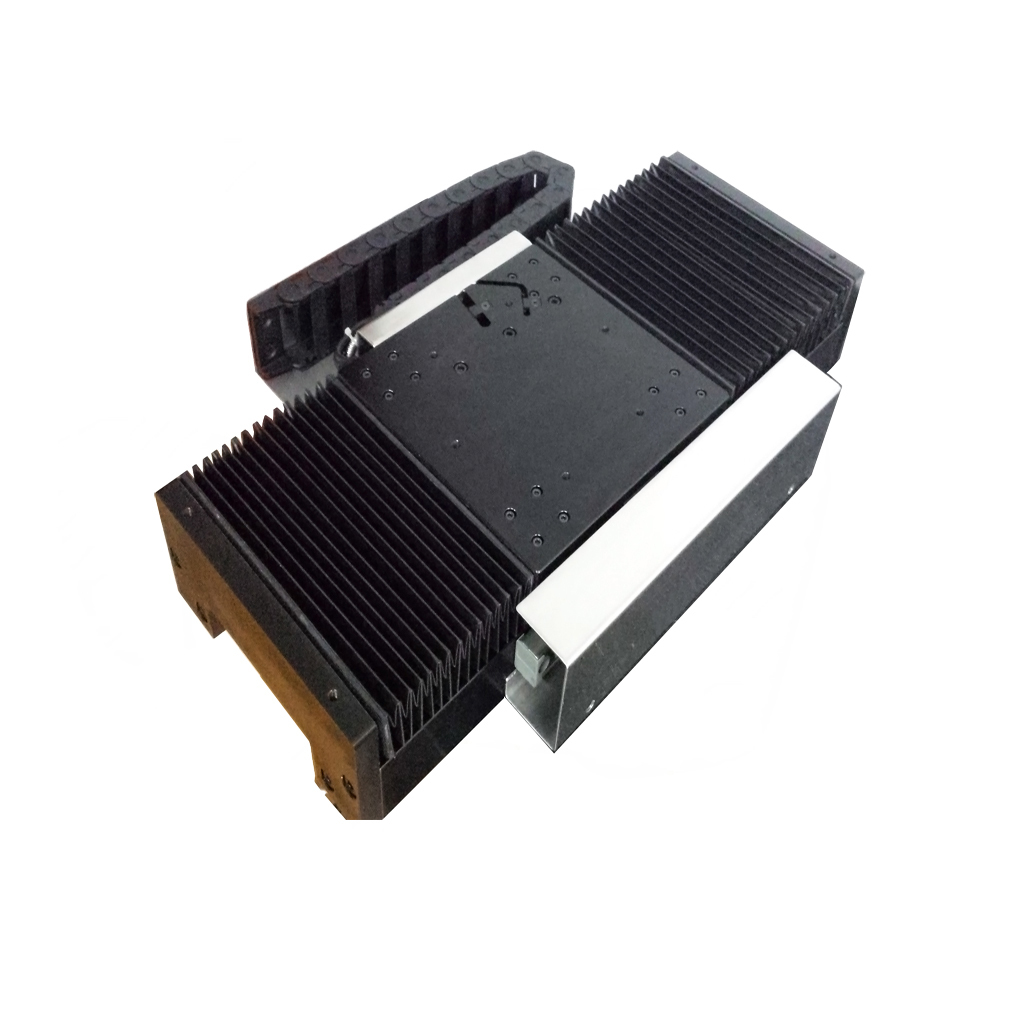

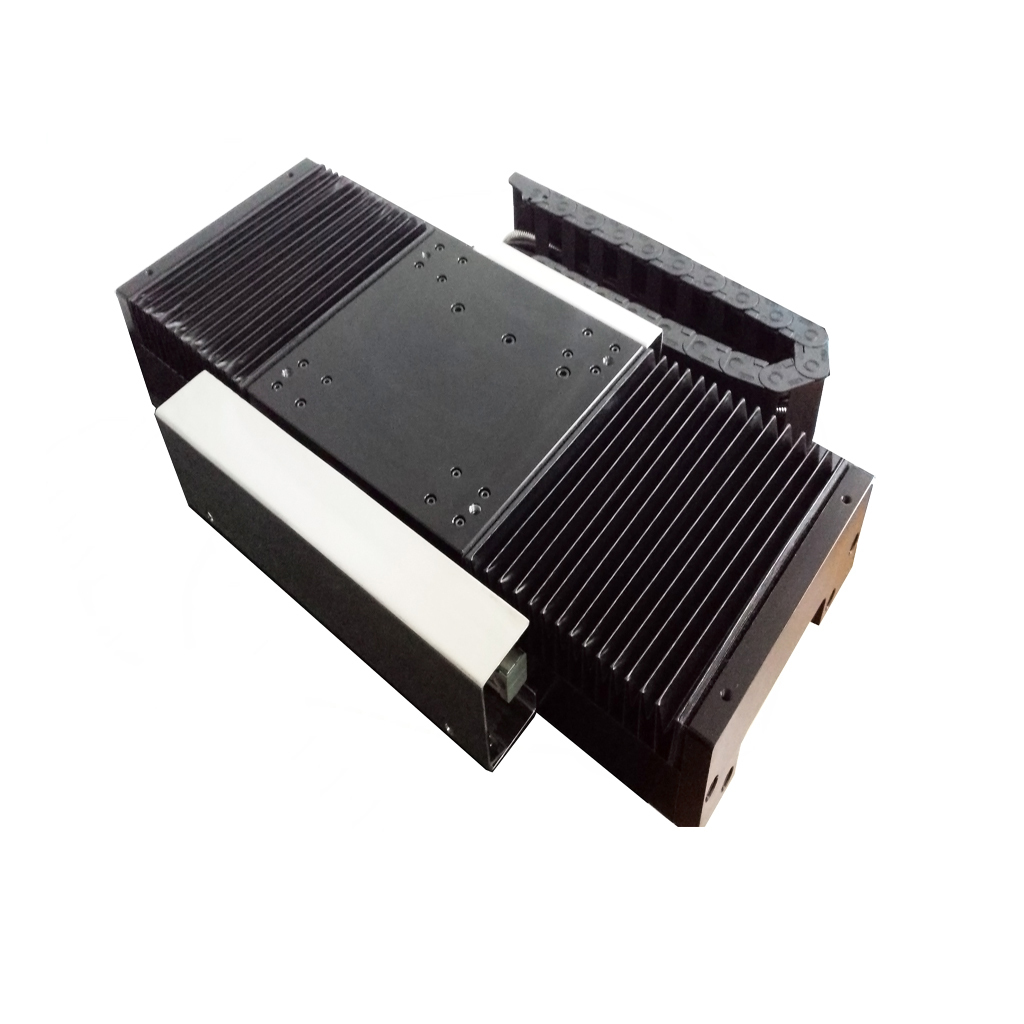

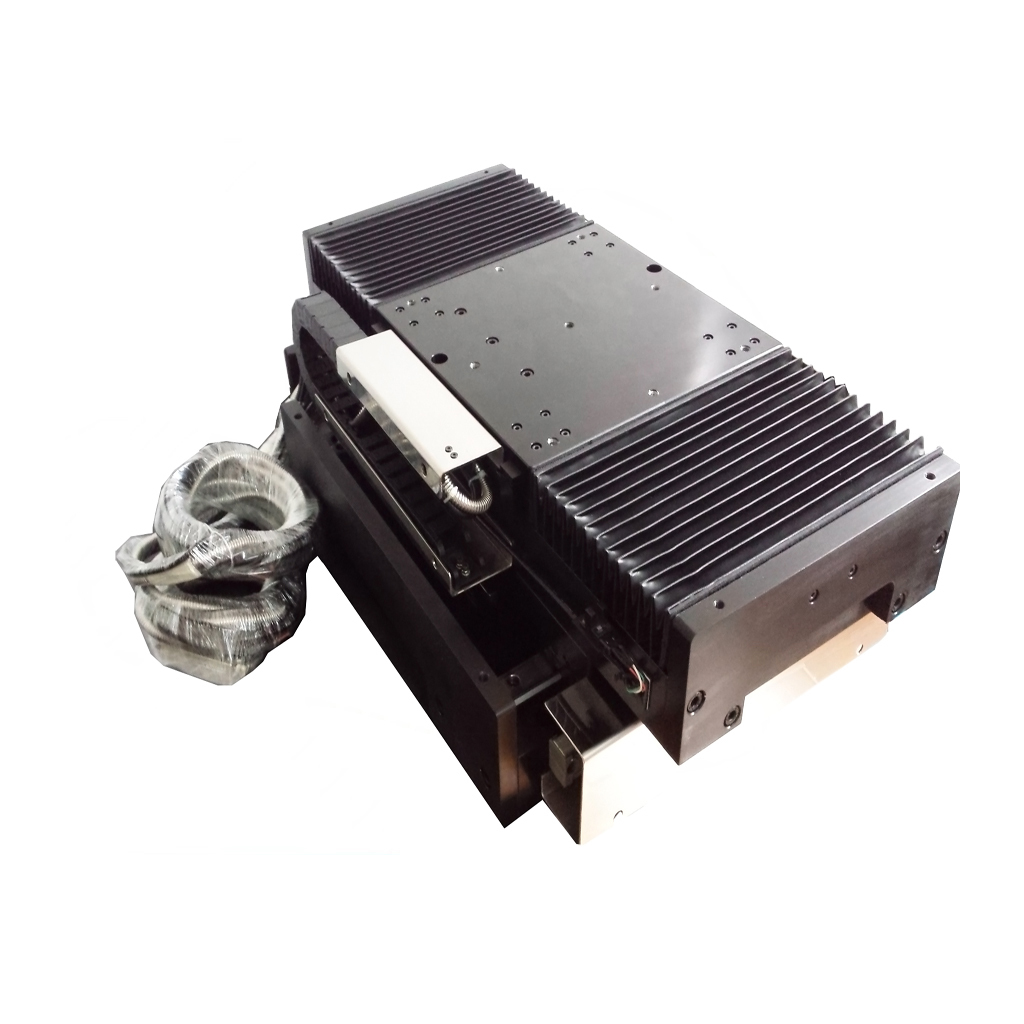

وحدات محرك خطي عالية الدفع على شكل حرف U مع أطوال شوط قابلة للتخصيص
| مكان المنشأ | جيانغسو، الصين |
|---|---|
| اسم العلامة التجارية | SUPT MOTION |
| إصدار الشهادات | ISO9001-2000 |
| رقم الموديل | MLCA-0040-135-00 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | USD 100-200 / Piece |
| تفاصيل التغليف | كرتون من فئة التصدير مع حماية من الرغوة المضادة للكهرباء الساكنة |
| وقت التسليم | 3-5 أيام عمل للعينات، 15-25 يوما للسائبة |
| شروط الدفع | تي/تي |
| القدرة على العرض | للتفاوض |
تفاصيل المنتج
| ذروة عزم الدوران | 120 ن | نوع المحرك | وحدات المحرك الخطي |
|---|---|---|---|
| عودة EMF ثابت | 17.6 فولت/م/ث | الذروة الحالية (ليرة لبنانية) | 4.2 أ |
| وزن الملف | 0.42 كجم | المقاومة (ليرة لبنانية)(ص) | 9.4 Ω |
| عزم الدوران المستمر عند 25 درجة مئوية | 40 ن | مادة | سبائك الألومنيوم |
| نموذج المنتج | MLCA-0040-135-00 |
منتوج وصف
نظرة عامة على المنتج
إن SUPT MOTION MLCA-0040-135-00 عبارة عن محرك خطي على شكل حرف U مصمم ليكون متوافقًا مع الجزء الثابت من سلسلة MLFA (السكك المغناطيسية). ويتميز بقوة دفع قصوى تبلغ 120 نيوتن، ودفع مستمر قدره 40 نيوتن، ومسافة قطب تبلغ 30 ملم، ووزن عضو الإنتاج يبلغ 0.42 كجم. عند استخدامه مع جهاز التشفير الخطي، فإنه يتيح التحكم في الموضع بدقة عالية.
توفر المحركات الخطية مزايا كبيرة، بما في ذلك التسارع العالي، وخصائص الدفع السلسة، والتصميم المعياري، والسكتة الدماغية القابلة للتمديد بحرية، والتشغيل الهادئ، والأداء الخالي من الصيانة.
يستخدم المحرك الخطي على شكل حرف U تصميمًا بدون قلب، مما يمنع الجذب المغناطيسي وتأثيرات الترس لتحقيق حركة سلسة بدون أي رد فعل عكسي. يمكن توصيل القضبان المغناطيسية للجزء الثابت إلى أجل غير مسمى، مما يجعل السكتة الدماغية غير محدودة من الناحية النظرية؛ وهذا يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب تحديد موضع طويل المدى وعالي السرعة. بالمقارنة مع المحركات اللولبية الرصاصية، لا تتطلب المحركات الخطية آليات تحويل وسيطة، مما يبسط بنية النظام ويحسن عرض نطاق الاستجابة الديناميكي.
مزايا المنتج
تصميم وحدات: اختيار مستقل للمكونات المتحركة والثابتة للتكوين المرن
تمديد غير محدود للسكتة الدماغية: مكونات ثابتة قابلة للتمديد لاستيعاب أي متطلبات السكتة الدماغية
تشغيل بدون صيانة: محرك بدون تلامس بدون تآكل ميكانيكي
تسارع عاليn: يتيح الدفع العالي استجابة ديناميكية عالية
عملية هادئة: لا يوجد ضوضاء في العتاد أو المسمار الرصاص
الكلمات الرئيسية: محرك خطي على شكل حرف U، وحدة محرك خطي، محرك خطي معياري، منصة خطية طويلة الشوط، محرك خطي عالي الدفع
تحديد
| المعلمة | قيمة |
| ذروة التوجه | 120 ن |
| التوجه المستمر | 40 ن |
| الذروة الحالية | 4.2 أ |
| التيار المستمر | 1.4 أ |
| التوجه ثابت | 30.4 غير متاح |
| ثابت EMF الخلفي | 17.6 فولت/م/ث |
| الملعب القطب | 30 ملم |
| كتلة المحرك | 0.42 كجم |
| معلمات أداء المحرك الخطي | ||||
| سلسلة--MLCA (ديناميكي) MLFA (الجزء الثابت) | ||||
| نموذج / الاسمية | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| قوة الذروة (FP) | ن | 60 | 120 | 240 |
| الذروة الحالية (ليرة لبنانية) | أمبير | 4.8 | 4.2 | 4.2 |
| القوة المستمرة (Fc) | ن | 20 | 40 | 80 |
| التيار المستمر (لك) | أمبير | 1.6 | 1.4 | 1.4 |
| ثوابت المحرك (تحويل محرك DC / 3p) (Ka) | شمال/ث | 5.65 | 7.9 | 11.2 |
| الدفع المستمر (LL) (Kf) | N / أمبير | 15.3 | 30.4 | 60.3 |
| ثابت EMF الخلفي (LL) (كيلو بايت) | فولت/م/ثانية | 8.8 | 17.6 | 34.8 |
| ثابت الكهربائية (تي) | آنسة | 0.3 | 0.3 | 0.3 |
| المقاومة (ليرة لبنانية)(ص) | @25 درجة مئوية | 4.8 | 9.4 | 19.2 |
| الحث (ليرة لبنانية) (ل) | م.ه | 1.51 | 3 | 6 |
| معامل نقل الحرارة (Rth) | درجة مئوية/ث | *3.9 | *1.9 | **1.3 |
| درجة الحرارة القصوى للملف (Tmax) | درجه مئوية | 120 | 120 | 120 |
| الملعب القطب المغناطيس (2T) | مم | 30 | 30 | 30 |
| وزن المحرك | كجم | 0.24 | 0.42 | 0.82 |
طلب
منصات نقل رقائق أشباه الموصلات
معدات فحص شاشة العرض المسطحة (FPD).
خطوط إنتاج تقنية التثبيت السطحي (SMT) للمكونات الإلكترونية
مراحل XY للقطع والنقش بالليزر
أنظمة الفرز اللوجستي ومناولة المواد
ملاحظات التخصيص: يدعم هذا المنتج تخصيص طول الشوط، وتقييمات الدفع، وتكوينات قضيب التوجيه، ويمكن دمجه مع أجهزة التشفير البصرية أو أجهزة استشعار تأثير Hall حسب الحاجة.
